Installation
5.5.6 Raccords sur la carte de circuit imprimé d'installation
T0
T1
TW1
TW2
I1
I2
I3
EMS-BUS
CAN-BUS

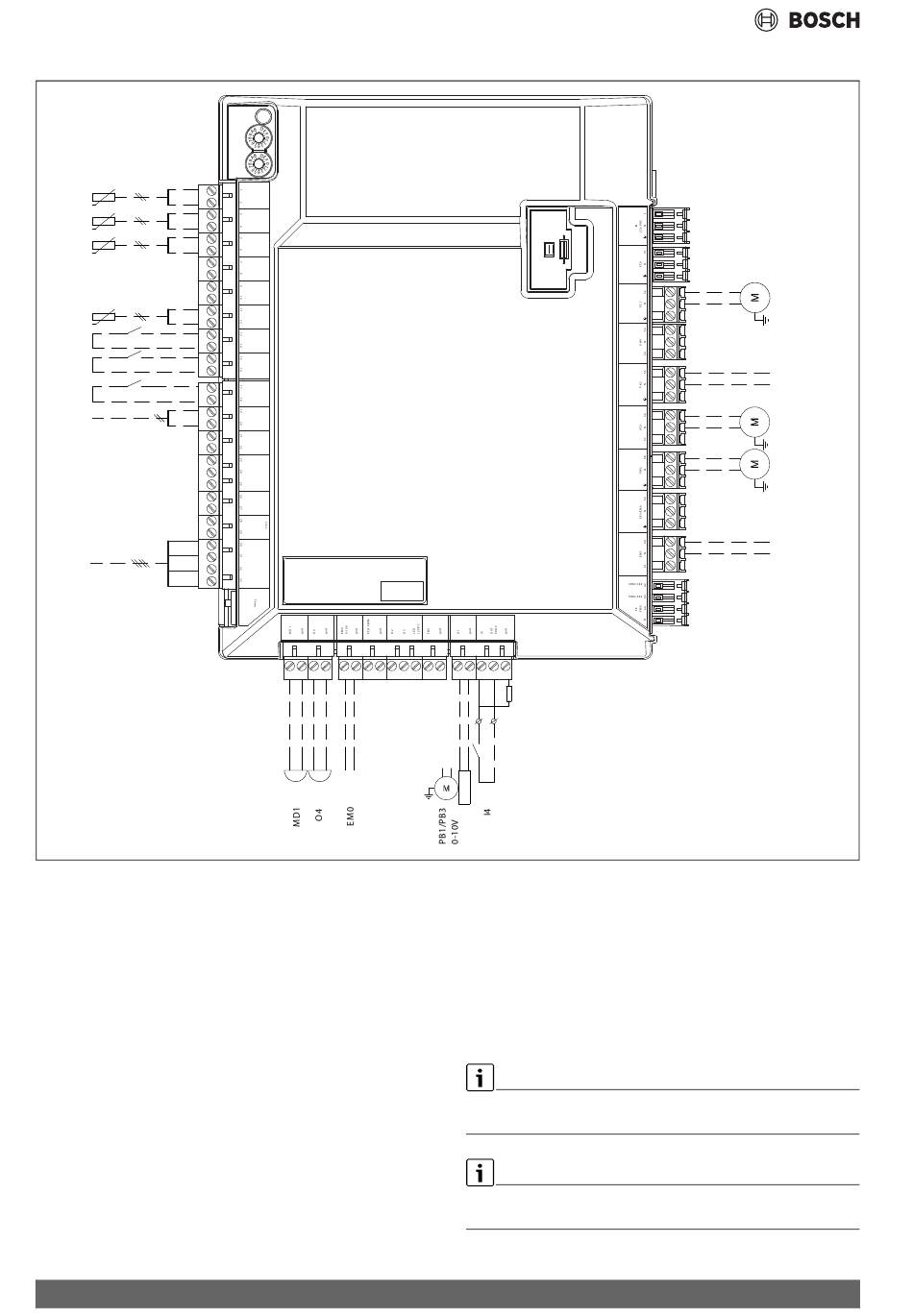

Fig. 20 Raccords sur la carte de circuit imprimé d'installation
[T0] Sonde de température de départ
[T1] Sonde de température extérieure
[TW1] Sonde de température ECS en bas (uniquement si
un ballon d'ECS externe est raccordé)
[TW2] Sonde de température ECS en haut (uniquement si
un ballon d'ECS externe est raccordé)
[I1] Entrée externe 1 (EVU)
[I2] Entrée externe 2
[I3] Entrée externe 3
[EMS-BUS] BUS EMS pour accessoire
[CAN-BUS] BUS CAN pour accessoire
[O4] Vibreur (externe, accessoire)
[I4] Entrée externe 4 (SG)
[A0] Alarme groupée
[PW2] Pompe de bouclage ECS
[PB1/PB3] Pompe circuit de captage/pompe circuit d'eau gly-
colée supplémentaire, 230 V. La sortie est activée
si le circuit de captage est choisi comme circuit
d'eau glycolée.
24
Stat.
C
A
C
P
T0
gnd
T1
gnd
TW1
gnd
TC0
gnd
TC1
gnd
I5
gnd
I1
gnd
I2
gnd
I3
gnd
EMS gnd
EMS
HMI gnd
HMI
BBT
BBT gnd
BBT 12VDC
IP 12VDC
gnd
CAN hi
CAN lo
OUT 12VDC
CAN high
CAN low
gnd
off
on
34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 5a
[PB1/PB3, 0-10V] Commande de la vitesse de rotation pour une
pompe du circuit d'eau glycolée supplémentaire,
0–10 V
[MD1] Raccordement sonde point de rosée. 5 sondes
maximum peuvent être raccordées
[PK2] Refroidissement marche/arrêt Pompe/ventilo-
convecteur, etc.
[PC1] Pompe de circulation pour l'installation de chauf-
fage
Charge max. sur la sortie relais PK2 : 2 A, cos> 0,4. Si la charge est
plus importante, montage d'un relais intermédiaire.
Charge max. sur la sortie relais PB1/PB3 : 2 A, cos> 0,4. Si la charge
est plus importante, montage d'un relais intermédiaire ou protection.
0010033682-004
Compress 7800i LW – 6721826079 (2023/09)
PC1
PK2
PB1/PB3
PW2
A0
