COMPACT-EX[GD]
3.2.1 PERNO DE TIERRA OPCIONAL

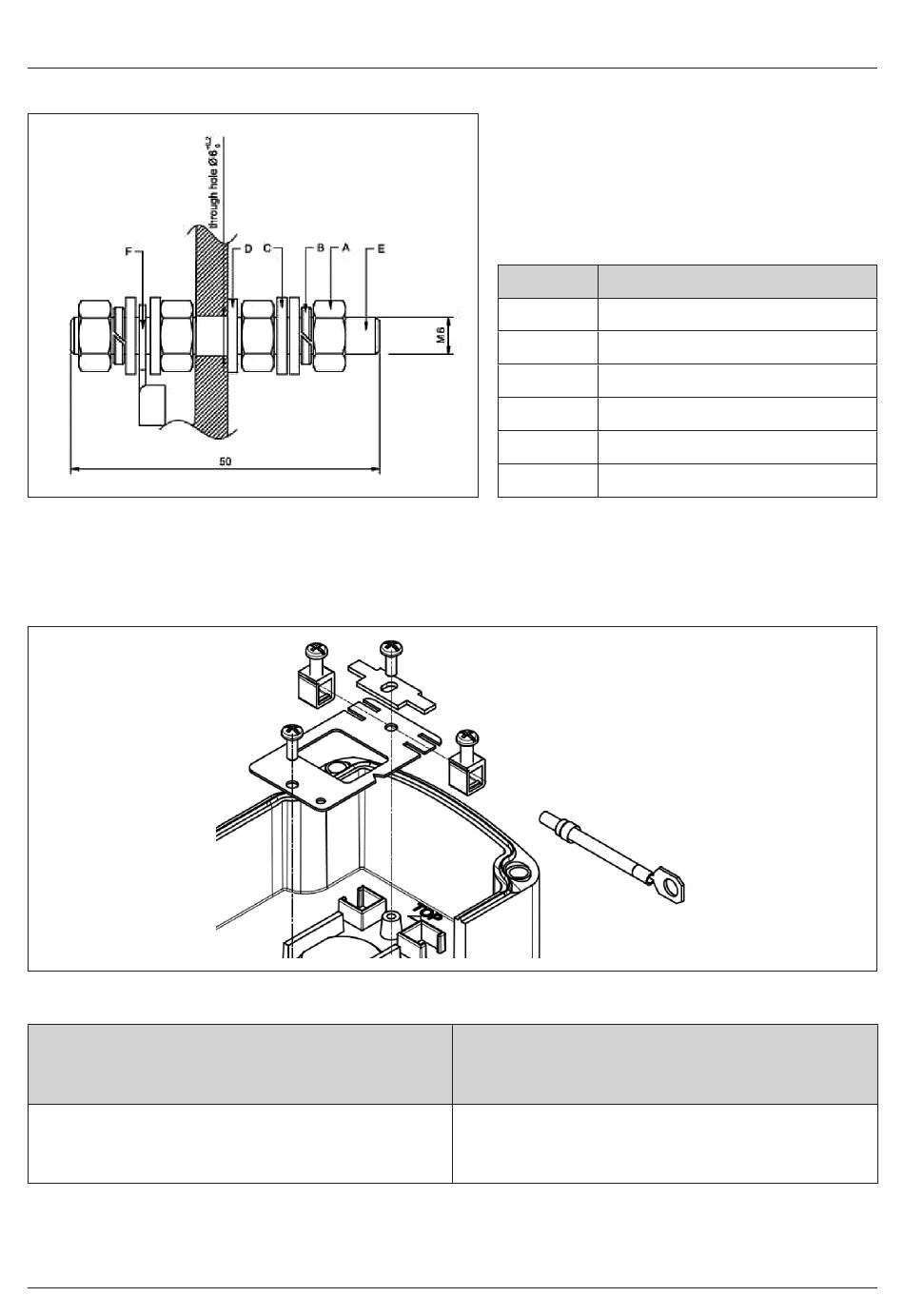

Figura 4 - Detalle de la toma de tierra opcional
3.2.2 CONEXIÓN A TIERRA
El terminal de tierra interno se conecta al conductor de tierra de la placa, en el caso de los prensaestopas niquelados
el perno de tierra opcional está disponible y es necesario para conectarlos a tierra por razones de seguridad.
El área mínima de sección de cruce de los conductores PE serán siguiendo esta tabla:
Área de la sección transversal
de los conductores de fase, S
Tabla 2
• La seguridad de las conexiones está garantizada por las arandelas elásticas y los terminales de cable.
mm
2
S ≤ 16
16 < S ≤ 35
S < 35
PARTE
A
B
C
D
E
F
COBRE ELECTROLÍTICO ACUÑADO
Superficie mínima de la sección transversal del
conductor de protección correspondiente, S
-38-
MATERIAL
LATÓN OT58 O INOX A2
INOX A2
LATÓN OT58 O INOX A2
TEFLÓN PTFE
LATÓN OT58 O INOX 316L
mm
2
S
16
0,5 S
p
