04687
RéCUPéRER UNE COURbE DE CHARGE
VIA LA COMMUNICATION
Cette note d'application va détailler la procédure pour récupérer une courbe de charge d'une entrée impulsionnelle.
bESOIN
Une entrée impulsionnelle (entrée 1 dans cet exemple) donnera une valeur totale en kWh.
Par contre, il n'est pas possible uniquement à travers cette valeur totale de savoir quels kWh ont été consom-
més en période « heures creuses » ou en période « heures pleines ».
Dans le but de réaliser un bilan tarifaire, la courbe de charge permettra de savoir à quel moment la consomma-
tion a eu lieu. Il est intéressant de pouvoir vérifier s'il n'y a pas eu également de dépassement de la puissance
souscrite avec le fournisseur d'électricité.
Le comptage impulsionnel provient d'un compteur d'énergie qui émet une impulsion de 100 ms tous les 0,1 kWh.
PROCEDURE

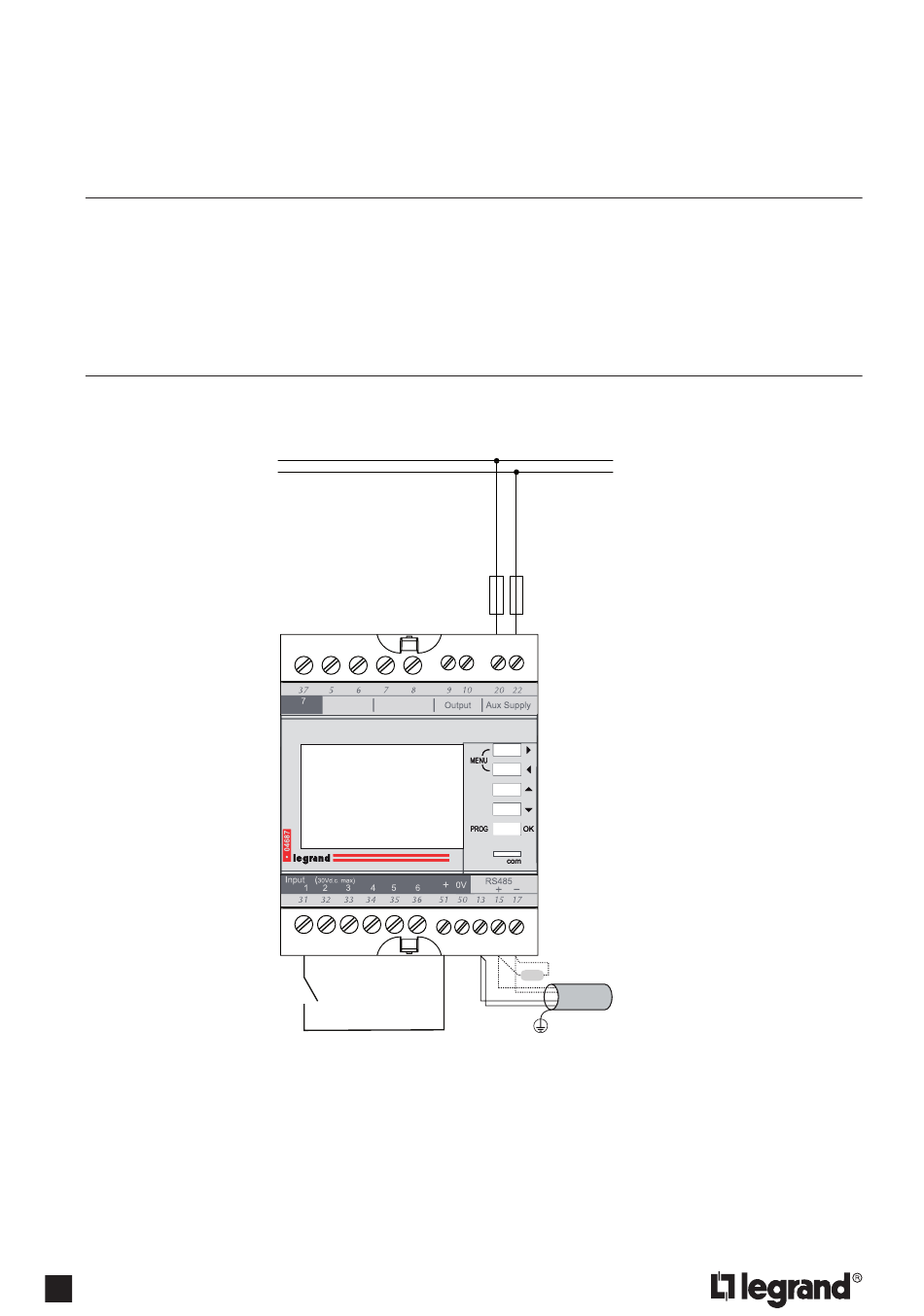

- Câblage :
Sortie impulsion
compteur 1
La courbe de charge est uniquement récupérable par la communication.
Dans cet exemple, nous allons utiliser une période d'intégration 10 minutes car le fournisseur d'électricité
facture l'énergie par rapport à des puissances moyennes 10 minutes.
Les pénalités de dépassements sont également mesurées sur des puissances 10 minutes.
046 87 - Ref.: N292554/00
14
NC
120Ω
Câble BELDEN 9842
ou câble avec caractéristiques équivalentes
