DCX3 Clean Flush
DES ETUDES SUR MESURE

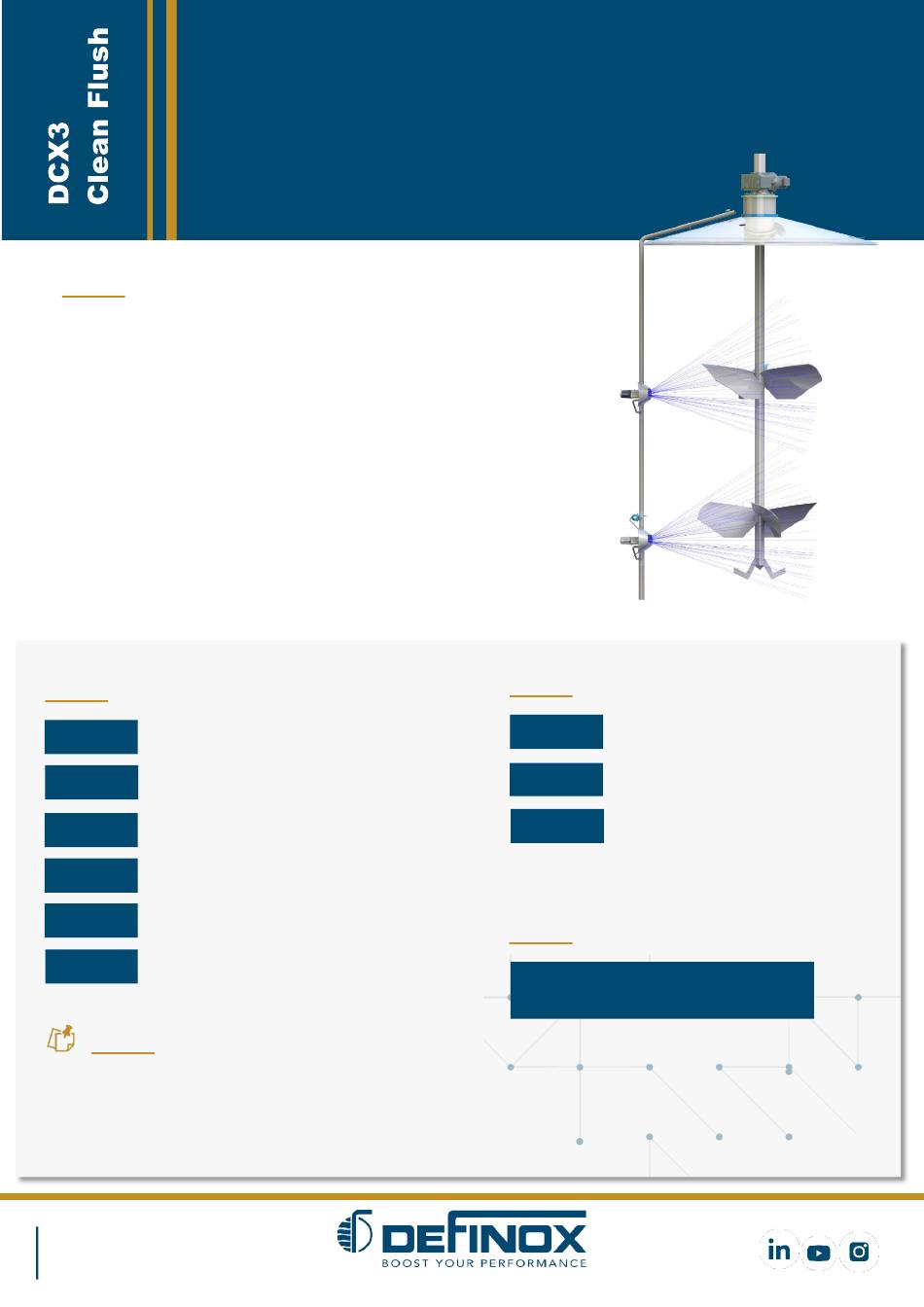

La plaque de diffusion des jets est conçue sur la base d'un
2D ou 3D client de la cuve et des équipements à nettoyer.
La conception de la plaque (nombre et Ø des perçages) est
calculée en fonction :
des pales (faces extérieures et intérieures)
•
• du tube du malaxeur
de la partie inférieure du malaxeur (extrémité basse
•
non accessible par la boule de lavage)
des capacités des équipements en place.
•
Le résultat étant de satisfaire les exigences de nettoyage tout
en rationnalisant les consommations d'eau.
COMPOSANTS
DCX3 clean flush CORPS L DN25
7304500
FULL MEMBRANE
DCX3 clean flush CORPS T DN25 SMS
7304501
FULL MEMBRANE
DCX3 clean flush CORPS L DN25 SMS
7304512
FKM
FULL MEMBRANE
DCX3 clean flush CORPS T DN25 SMS
7304513
FKM
FULL MEMBRANE
Contre-bride anti-déformation Clamp
7819380
DCX3/VEOX de lavage DN 38-51 SMS-DIN-US
Bride Clamp DN 139 LAVAGE
7304509
DN25 SMS-DIN-US
REFERENCES
Notice maintenance de la vanne NM-251
Notice maintenance de l'actionneur NM-036
Notice installation de la bride NI-262
Flash info - 005
Rev. 3
Octobre 2024
PIECES D'USURE
EPDM
7070601
EPDM
7072384
7072401
DEFINITION de la PLAQUE
Plaque amovible pour diffusion des
jets et prestation d'ingénierie.
www.definox.com
KIT JOINTS ACTIONNEUR DCX3/4
DN51-52 (Notice NM036)
KIT JOINTS PROCESS DCX3 clean
flush DN25 SMS EPDM FULL
KIT JOINTS PROCESS DCX3 clean
FKM
flush DN25 SMS FULL
