Apparatens garanti förfaller om:
- Användningen av apparaten inte överensstämmer med
de instruktioner och föreskrifter som beskrivs i denna
handbok.
- Modifieringar eller variationer godtyckligen utförts utan
godkännande från tillverkaren (se avsnitt 1.5).
- Tekniska åtgärder har utförts av personal som inte är
godkänd av tillverkaren.
- Underhåll som föreskrivits i denna handbok har försum-
mats.
1.5 Teknisk support
För all övrig information om dokumentation, supporttjänser och
apparatens delar, var god kontakta: Calpeda S.p.A. (se avsnitt
1.2).
2 TEKNISK BESKRIVNING
Självfyllande pump i ett stycke med inbyggd ejektor.
NG, NGL: version med pumphus i gjutjärn.
NGX: version med pumphus i rostfritt stål (AISI 304).
B-NG: version med pumphus i brons.
Pumparna i brons levereras målade.
S
2.1 Avsedd användning
För vatten och andra rena vätskor, lätt förorenat ytvatten
vilka ej är aggressiva mot pumpmaterialet.
Vätsketemperatur: 0 °C till +40 °C (från 0 °C till +35 °C
för NGL, NGX).
2.2 Felaktig användning som rimligen kan förutses
Apparaten har projekterats och konstruerats endast för
det bruk som avses i avsnitt 2.1.
Det är absolut förbjudet att använda apparaten för
felaktiga ändamål och att använda den på sätt
som inte förutsetts i denna handbok.
En felaktig användning av produkten försämrar säkerhet-
segenskaperna och apparatens funktion, därför kan inte
Calpeda hållas ansvarigt för fel eller olyckor till följd av
försummelse att iaktta ovan nämnda förbud.
Använd inte apparaten i dammar, bassänger eller
pooler när det finns människor i vattnet.

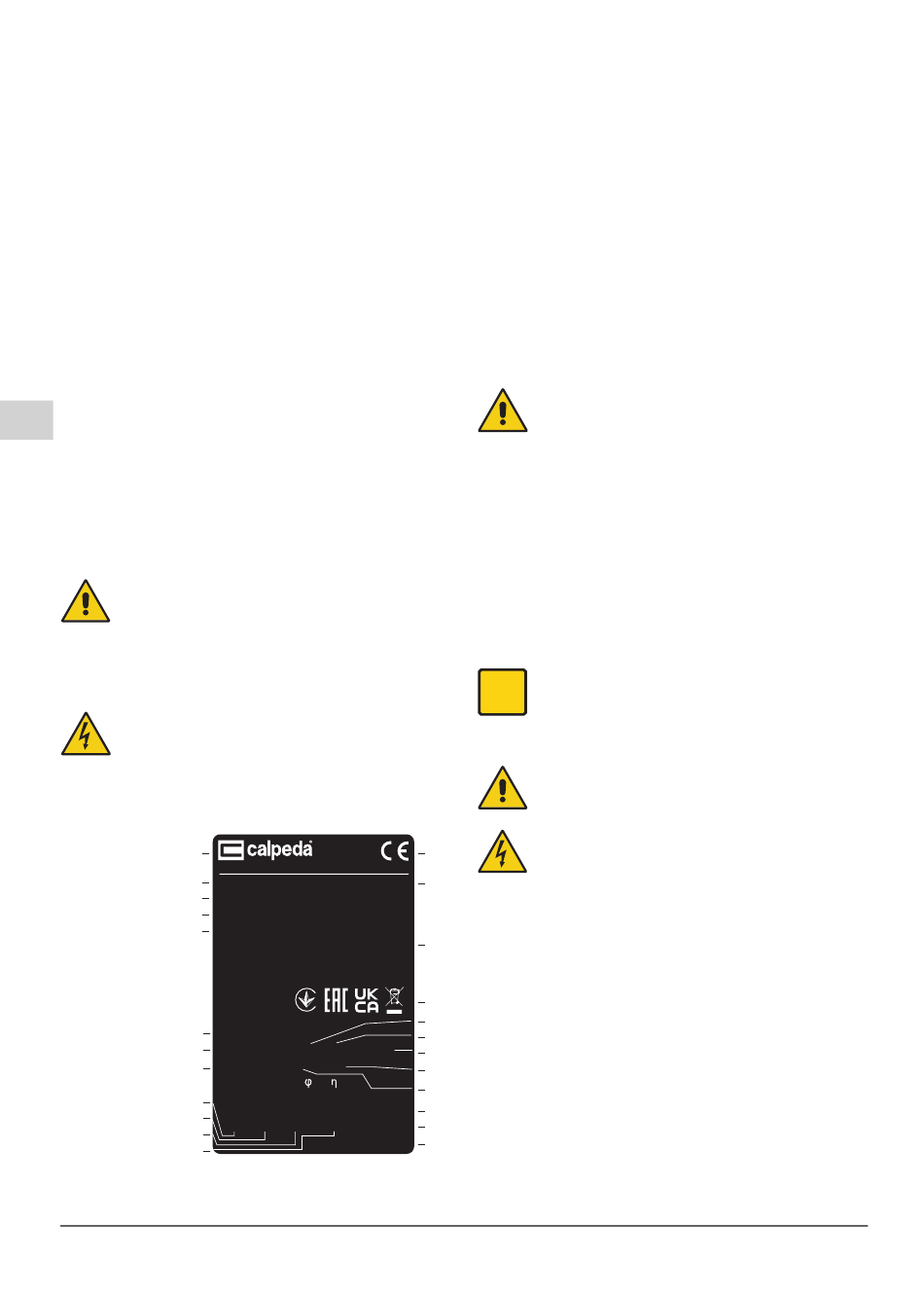

2.3 Märkning
Nedan följer en kopia av märkskylten (se Fig.) som är
placerad på pumpens yttre hölje.
0 Tillverkarens
0
1 Pump typ
2 Flöde
1
3 Tryck
4 Avgiven effekt
2
5 Driftspänning
3
6 Frekvens
21
7 Strömförbrukning
8 Varvtal
9 Driftpunkt
10 Skyddsklass
11 Certifikat
12 AAAA Tillverkningsår
12 XXXX Serienummer
13 Vikt
4
14 Noteringar
5
15 Driftspänning
16 Effektuttag
8
17 cos f
18 Verkningsgrad
15
19 Skyddsklass
20 Effektklass Pump
16
21 Effektklass Motor
17
22 Kondensator
18
Sidana 28 / 64
Montorso (VI) Italy IT 00142630243
Made in Italy
XXXXXXX
AAAAXXXXX
Q min/max X/X m
/h
3
H max/min X/X m
ESCC2900 MEI≥ XX η
XXXXXXXX
XX kW (XXHp)
S.F.
230∆/400Y V3~50Hz (XX μF) X/X A
n XXXX/min
S1
l.cl. X
V
%
cos
XXX
XXX
XXX
XXX
XX kg
XXX
XXX
XXX
XXX
IP XX
XXX
XXX
XXX
XXX
IEC 60034-1 IECX/X
3 TEKNISKA EGENSKAPER
3.1 Tekniska data
Totalmått och vikt (se den tekniska katalogen).
Nominell hastighet 2900/3450 varv/min.
Skydd - IP 54 (IP55 Special konstruktion).
Matarspänning/Frekvens:
- upp till 240V 1~ 50/60 Hz
- upp till 480V 3~ 50/60 Hz
Ljudnivå under ≤ 70dB(A).
Maximalt antal starter per timme: 40 st. med regelbundna inter-
valler.
Maximalt tillåtna arbetstryck i pumphuset 100 m (10 bar),
80 m (8 bar) för NGL, NGX.
Maximalt sugtryck: PN (Pa) - Hmax (Pa).
3.2 Omgivning i vilken pumpen placeras
Installation i väl ventilerat utrymme, skyddat från väder
med en maximal omgivnings-temperatur av 40 °C.
4 SÄKERHET
4.1 Allmänna beteendeföreskrifter
Innan produkten används ska man ha kunskap
om alla säkerhetsindikationerna.
Läs noggrant igenom och följ alla tekniska
instruktioner,
indikationer som finns i denna handbok för de
olika skedena: allt från transport till slutlig
kassering.
De specialutbildade teknikerna ska iaktta regler,
bestämmelser och lagstiftning som gäller i det
land där pumpen säljs.
Apparaten uppfyller all tillämplig säkerhetslagstift-
ning.
Felaktig
användning
personskador eller skador på egendom och djur.
Tillverkaren avsäger sig allt ansvar vid sådana
skador eller vid användning under andra förhållanden
än de som indikeras på märkskylten och i de här
instruktionerna.
i
För att apparaten alltid ska kunna fungera på
bästa sätt bör underhållsintervallen respekteras
och skadade eller utslitna delar bytas ut lägligt.
Använd
CALPEDA S.p.A.eller någon annan auktoriserad
leverantör.
Flytta inte på eller ändra märkskyltar som
anbringats på apparaten av tillverkaren.
Apparaten får inte sättas igång om det finns fel
eller skadade delar.
Löpande och särskilt underhållsarbete som förut-
11
ser en nedmontering, även partiell, av maskinen
ska utföras först efter att apparatens nätförsörj-
12
ning har kopplats från.
4.2 Säkerhetsanordningar
Apparaten består av ett utvändigt pumphus i rostfritt stål
som förhindrar kontakt med de inre delarna.
14
4.3 Restrisker
Apparaten uppvisar inga restrisker enligt dess projekte-
ring och avsedda användning (vid iakttagande av avsedd
11
användning och säkerhetsföreskrifter).
6
22
4.4 Säkerhets- och informationsskyltar
7
Det förutses inga särskilda skyltar eller märken för denna
produkt.
10
9
4.5 Personlig skyddsutrustning
13
Vi råder de behöriga operatörerna att bedöma och tänka
19
på vilken typ av skyddsutrustning som är lämplig att
20
använda
under
underhållsfaserna.
Skyddshandskar ska användas under löpande och sär-
skilt underhåll.
NG,NGL,NGX Rev. 7 - Drift/installationsanvisningar
funktionsanvisningar
kan
dock
endast
originalreservdelar
installations-,
start-
och
förorsaka
från
och
