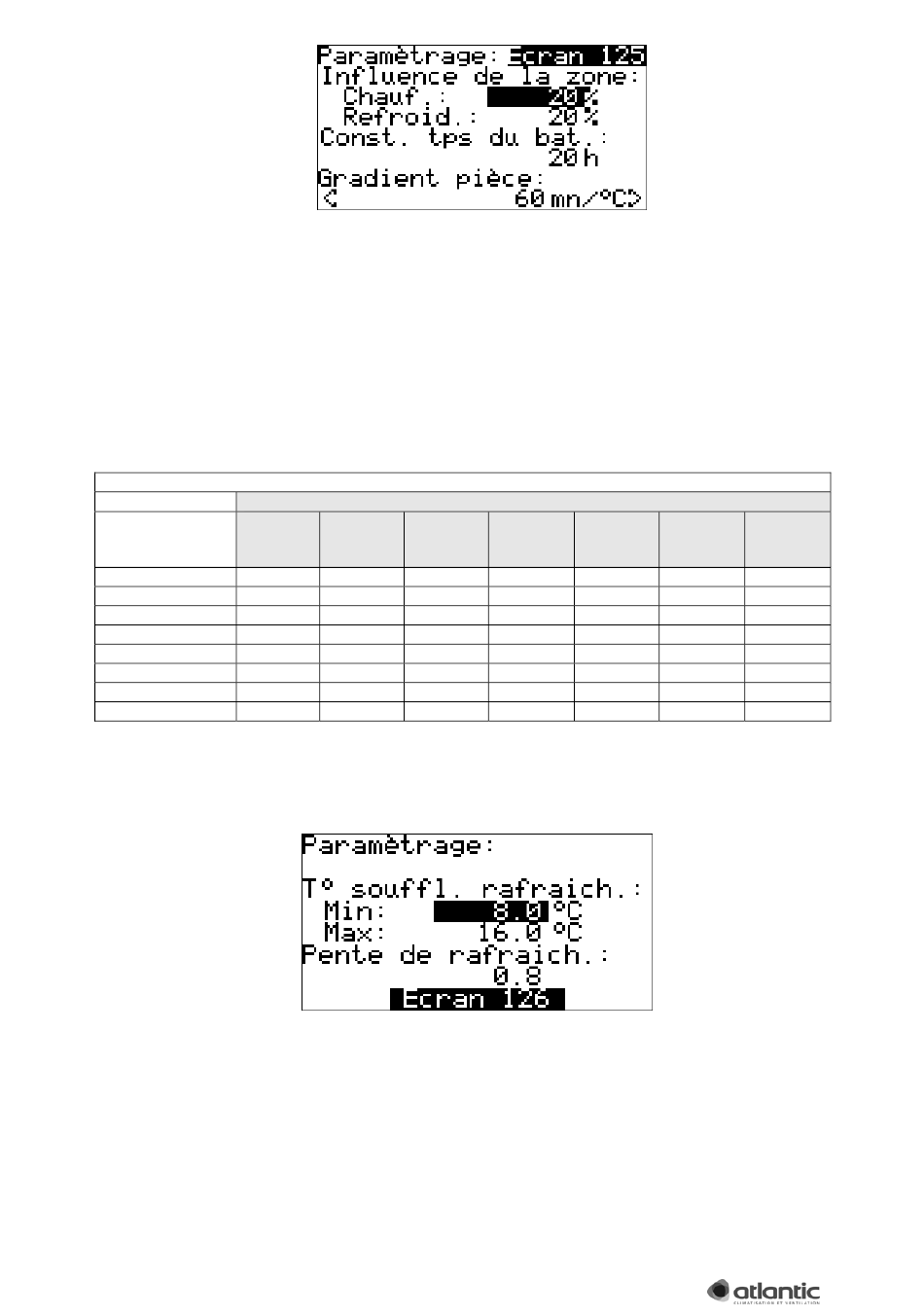

Aller sur l'écran 125 :
Signification de l'écran 125 :
-
Influence de la zone en mode chauffage ou rafraichissement: Valeur en % indiquant
o
l'importance de l'écart à la consigne de la pièce par rapport à la variation de la
température extérieure. Si cette valeur est nulle (0%), il s'agit là d'une régulation ne
tenant en compte que la température extérieure et pas la température de la pièce. Plus la
valeur sera grande, plus l'écart à la consigne sera pris en compte.
o Constante de temps du bâtiment : il s'agit d'un paramètre dépendant du mode
constructif du bâtiment (son inertie, sa capacité à stocké de l'énergie). Le tableau ci-
dessous aidera à estimer ce paramètre.
Température
extérieure 0 %
moyennée
15°C 0
10°C 0
5°C 0
0°C 0
-5°C 0
-10°C 0
-15°C 0
-20°C 0
Gradient de la pièce : Il s'agit d'un paramètre également lié au mode constructif. Il s'agit
o
d'une estimation du temps en minutes pour augmenter la température de la pièce de
1°C.
Si un moyen de rafraîchissement est installé, l'écran 126 permet d'ajuster certains autres
-
paramètres :
Signification de l'écran 126:
-
« T° souffl. rafraich. Min »: Limite basse de la température de soufflage en mode
o
rafraichissement. La centrale ne fournira pas d'air en dessous de cette limite.
« T° souffl. rafraich. Max »: Limite haute de la température de soufflage en mode
o
rafraichissement. La centrale ne fournira pas d'air au-dessus de cette limite.
« Pente de rafraichissement» : Il s'agit du coefficient lié à la loi d'air de rafraichissement
o
associé au local. L'augmentation de cette pente, diminue la température de soufflage
d'autant plus qu'il fait chaud dehors. Autrement dit, plus le bâtiment est déperditif, plus
l'installateur devra augmenter cette valeur.
46
Durée en heures pour passer de 20 à 18°C
Constante de temps du bâtiment
2 % 5 % 10 %
3,1 7,7
1,3 3,3
0,9 2,1
0,6 1,6
0,5 1,3
0,4 1,0
0,4 0,9
0,3 0,8
15 % 20 %
15,3 23 30,6
6,7 10 13,4
4,3 6,4
3,2 4,7
2,5 3,8
2,1 3,1
1,8 2,6
1,5 2,3
50 %
76,6
33,5
8,6 21,5
6,3 15,8
5,0 12,5
4,1 10,3
3,5 8,8
3,1 7,7
