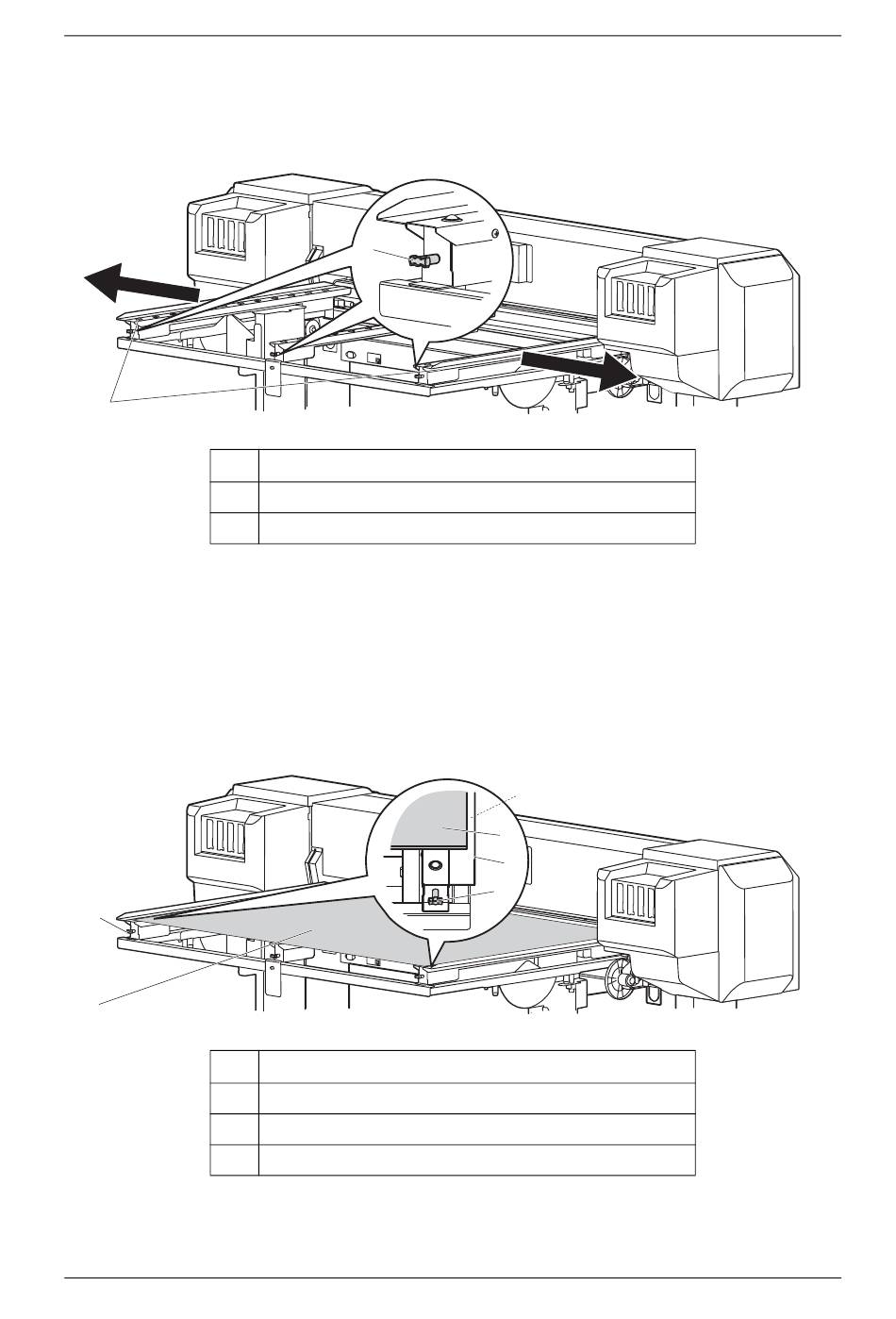

5. Desserrez la vis de retenue du rail située sur le plateau d'alimentation du support (à l'arrière),
élargissez les rails des deux côtés de manière à pouvoir placer le support rigide.
Déplacez le support rigide vers la position d'origine de l'imprimante.
1
N°
1
2
6. Placez le support rigide sur les rails et resserrez la vis de retenue du rail de sorte à maintenir un espace
de 5 mm entre les taquets situés sur les deux côtés et le support.
•
Assurez-vous que le support rigide est placé dans la direction d'alimentation du support.
•
Assurez-vous que le support rigide est placé sur la partie à bille des rails.
•
Ajustez et fixez les rails afin qu'ils soient parallèles au support rigide.
•
Placez un rail au centre des rails droit et gauche puis fixez-le à l'aide de la vis.
3
1
N°
1
2
3
3.5 Configuration du support
2
Rail
Vis de retenue du rail
Support rigide
Taquet
Vis de retenue du rail
Nom
5mm
1
2
3
Nom
3 Avant l'utilisation
83
