VJ-1638UH MarkII MANUEL D'UTILISATION

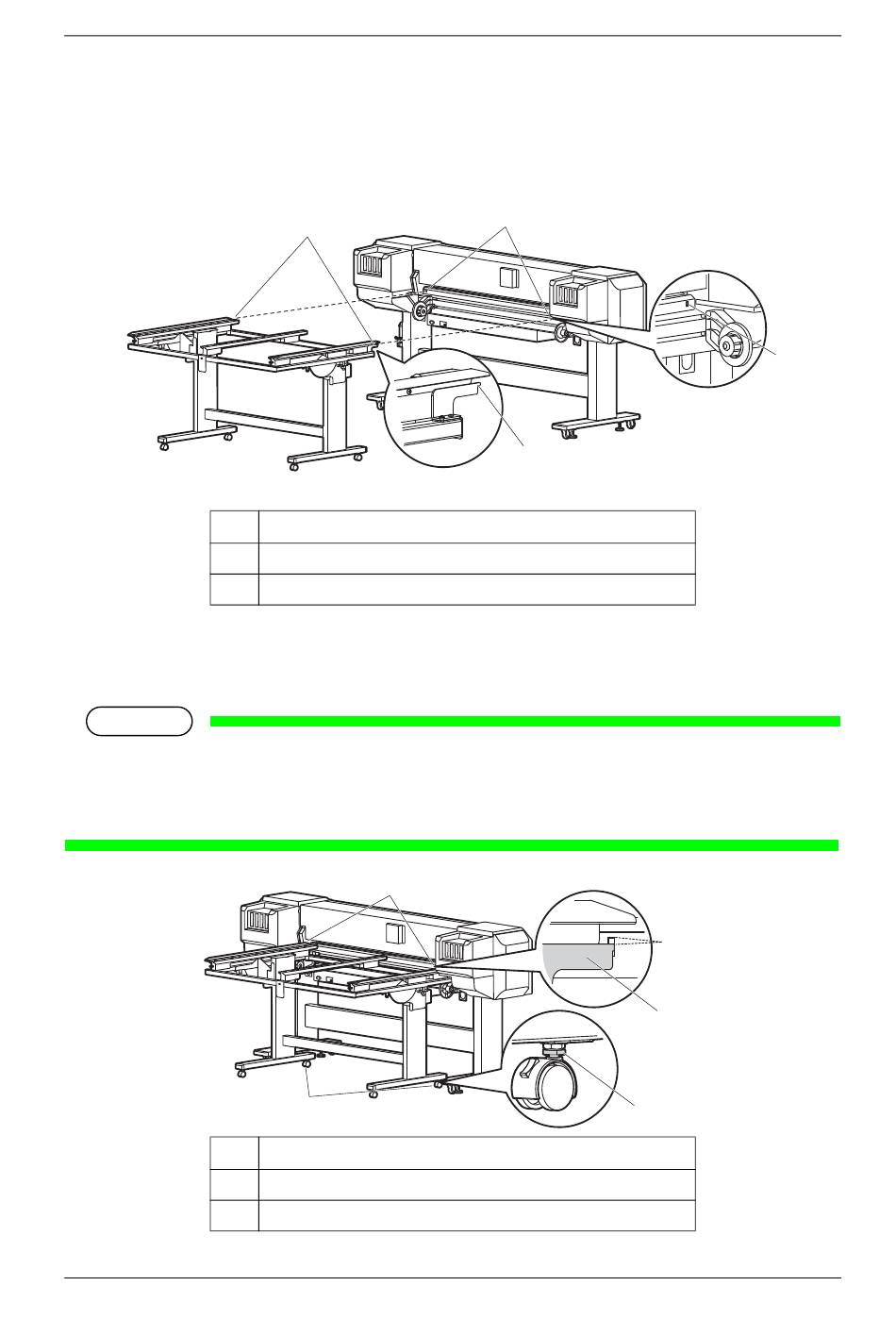

4. Insérez le guide de positionnement du plateau d'alimentation du support dans le trou carré du guide-
papier droit.
•
Si la hauteur du guide de positionnement ne correspond pas au trou carré, tournez la vis de la
roulette du plateau d'alimentation du support et ajustez la hauteur. (Voir étape 5.)
N°
1
2
5. Tournez les vis de la roulette du plateau d'alimentation du support (à 2 emplacements, les plus
proches de l'imprimante) à l'aide d'une clé. Ajustez de sorte qu'il reste un écart de 6 mm entre le
côté supérieur du trou carré du guide-papier R et le côté supérieur du guide de positionnement.
REMARQUE
REMARQUE
• La roulette du plateau d'alimentation du support est munie de deux types de vis. Tournez la vis
inférieure.
• Tournez la vis dans le sens horaire pour soulever le plateau d'alimentation du support.
N°
1
2
3.5 Configuration du support
1
Guide de positionnement
Trou carré
2
1
Vis sur les roulettes
Guide de positionnement
2
1
Nom
Nom
3 Avant l'utilisation
2
6mm
2
1
73
