1.- CARACTÉRISTIQUES GÉNÉRALES

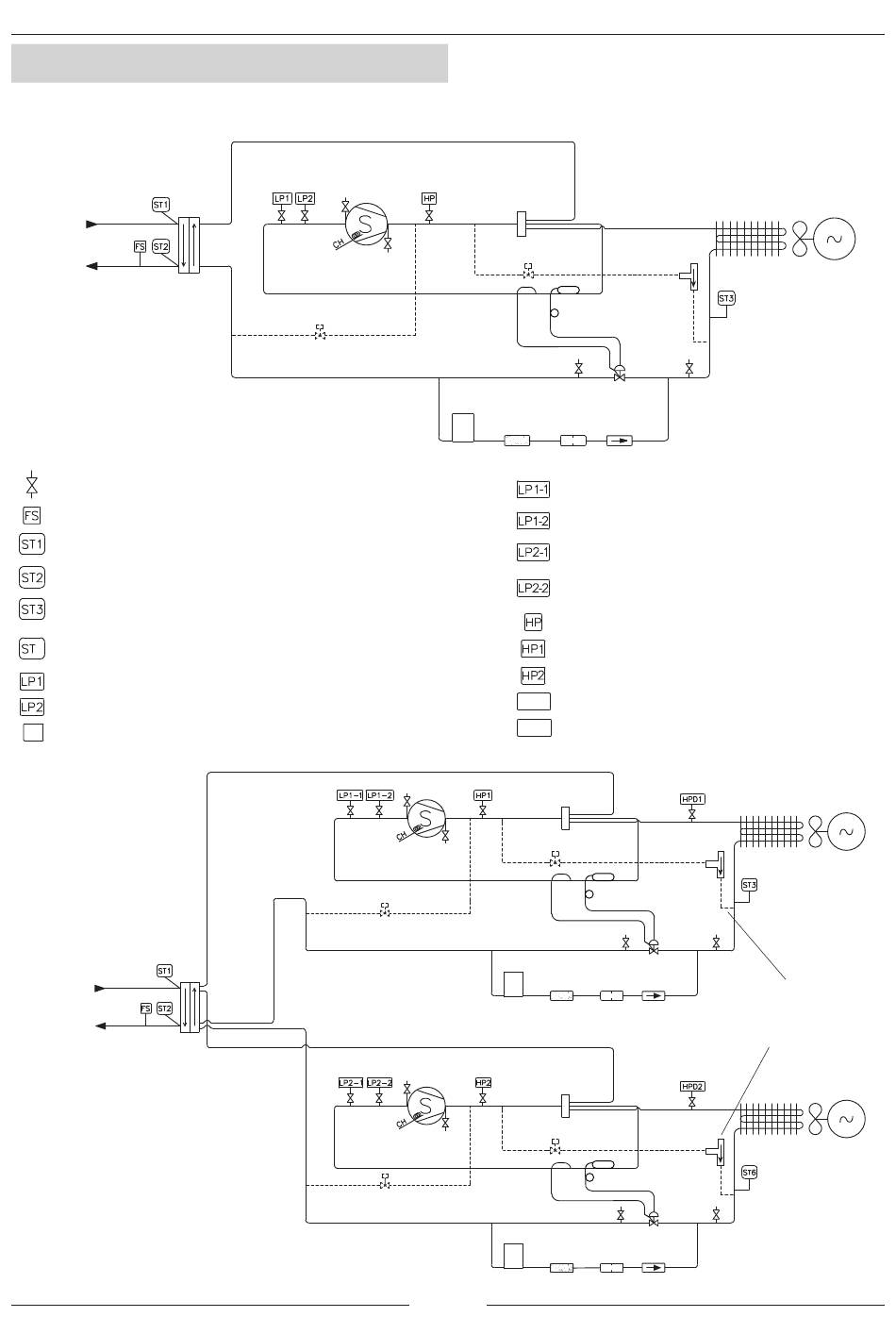

1.8.- SCHÉMA FRIGORIFIQUE
Entrée
d'eau
Sortie
d'eau
Échangeur de plaques
Prisse de pression avec vanne d'obús.
Interrupteur de flux (option en version standard).
Sonde d'entrée d'eau (régulation de température d'eau
de l'unité).
Sonde de sortie d'eau (protection antigel).
Sonde de tuyauterie circuit 1 (régulation vitesse ventilateur
et dégivrage mode de chauffage).
Sonde de tuyauterie circuit 2 (régulation vitesse ventilateur
6
et dégivrage mode de chauffage).
Pressostat de basse pression cycle de refroidissement .
Pressostat de basse pression cycle de chauffage.
Résistance de carter.
CH
Entrée
d'eau
Sortie
d'eau
Échangeur
de plaques
UNITÉ POMPE À CHALEUR EAR 0091S À 0431S
Compresseur scroll
SV
Vanne d'injection de gaz chaud
(option) mode froid
UNITÉ POMPE À CHALEUR EAR 0472S À 0812S
Compresseur scroll
SV1
Vanne d'injection de gaz chaud
(option) mode froid
Compresseur scroll
SV2
Vanne d'injection de gaz chaud
(option) mode froid
Vanne 4 voies
SVR (Electrovanne)
Vanne
d'expansion
Filtre séché
Récipient
Détendeur Valve antiretour
à liquide
Pressostat de basse pression cycle de
refroidissement circuit 1.
Pressostat de basse pression cycle de chauffage
circuit 1.
Pressostat de basse pression cycle de
refroidissement circuit 1.
Pressostat de basse pression cycle de chauffage
circuit 2.
Pressostat de haute pression.
Pressostat de haute pression circuit 1.
Pressostat de haute pression circuit 2.
Pressostat fin de dégivrage circuit 1.
HPD1
Pressostat fin de dégivrage circuit 2.
HPD2
Vanne 4 voies
SVR 1 (Electrovanne)
Filtre séché
Récipient
Détendeur
à liquide
Vanne 4 voies
SVR 2 (Electrovanne)
Filtre séché
Récipient
Détendeur Valve antiretour
à liquide
19
Batterie
HGBP
(By-pass de gaz chaud
mode chaud.
Kit basse température
d'ambiance -15ºC
(option))
Batterie
HGBP
Vanne
d'expansion
(By-pass de gaz chaud
mode chaud.
Valve Kit basse température
antiretour
d'ambiance -15ºC
(option))
Batterie
HGBP
Vanne
d'expansion
Motoventilateur
Motoventilateur
Motoventilateur
