contrôleur de stockage E-Series E2800.
• Le SG5712 et SG5760 utilisent un contrôleur E2800A.
• Le modèle U112X et le modèle UB60X utilisent un contrôleur E2800B.
The E2800A and E2800B controllers are identical in specification and
function except for the location of the interconnect ports.
Nous vous conseillons de consulter les schémas pour apprendre les différences entre les contrôleurs.
Contrôleur E5700SG
• Fonctionne comme serveur de calcul pour l'appliance.
• Inclut le programme d'installation de l'appliance StorageGRID.
Le logiciel StorageGRID n'est pas préinstallé sur l'appliance. Lors du déploiement de
l'appliance, il est possible d'accéder à ce logiciel à partir du nœud d'administration.
• Peut se connecter aux trois réseaux StorageGRID, y compris le réseau Grid, le réseau d'administration et
le réseau client.
• Connexion au contrôleur E2800 et fonctionne comme initiateur.

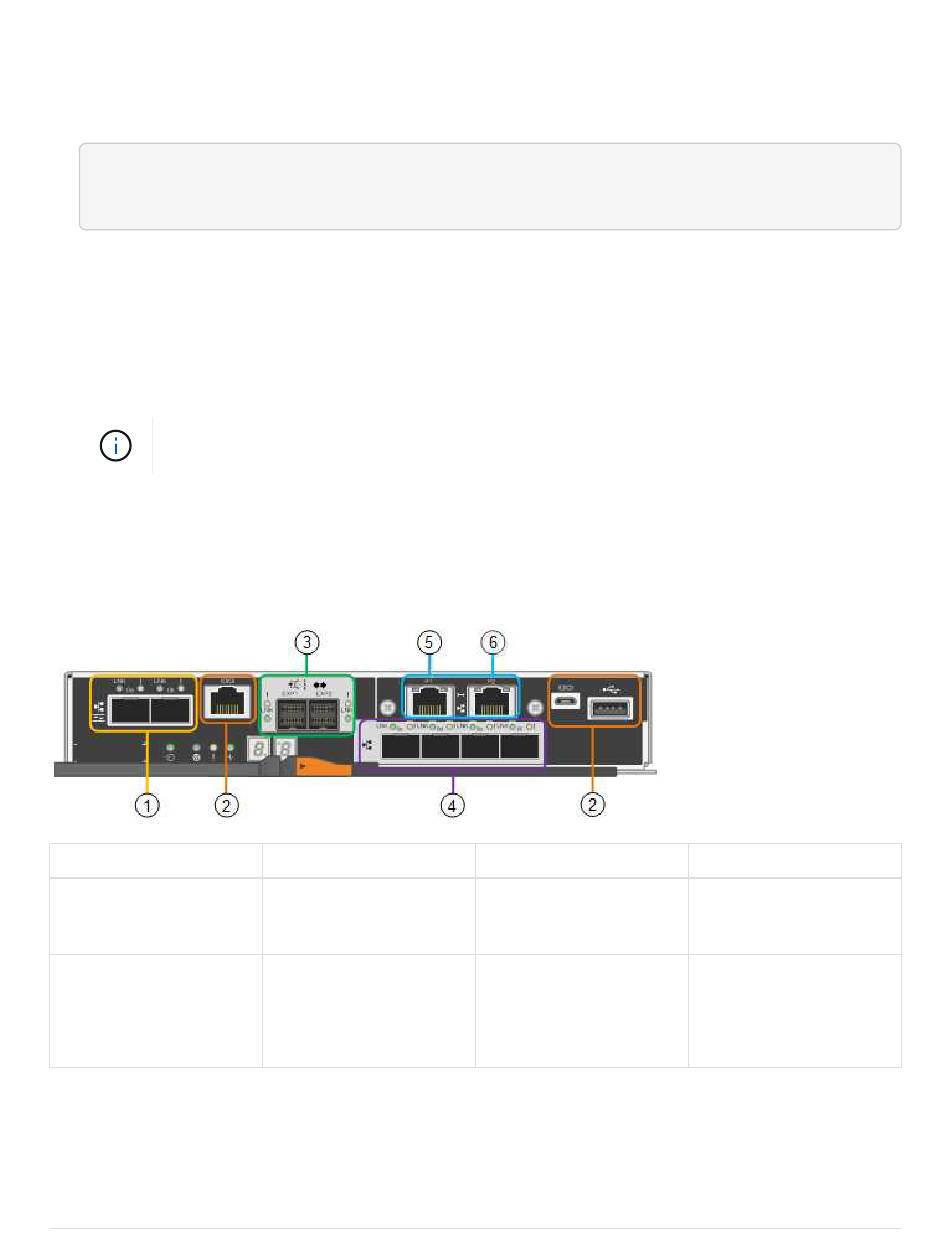

Cette figure montre les connecteurs à l'arrière du contrôleur E5700SG.
1
2
6
Port
Ports d'interconnexion 1
et 2
Ports de diagnostic et de
support
Type
Fibre Channel (FC) 16
Gbit/s, SFPA optique
• Port série RJ-45
• Port série micro USB
• Port USB
Utiliser
Connectez le contrôleur
E5700SG au contrôleur
E2800.
Réservé au support
technique.
