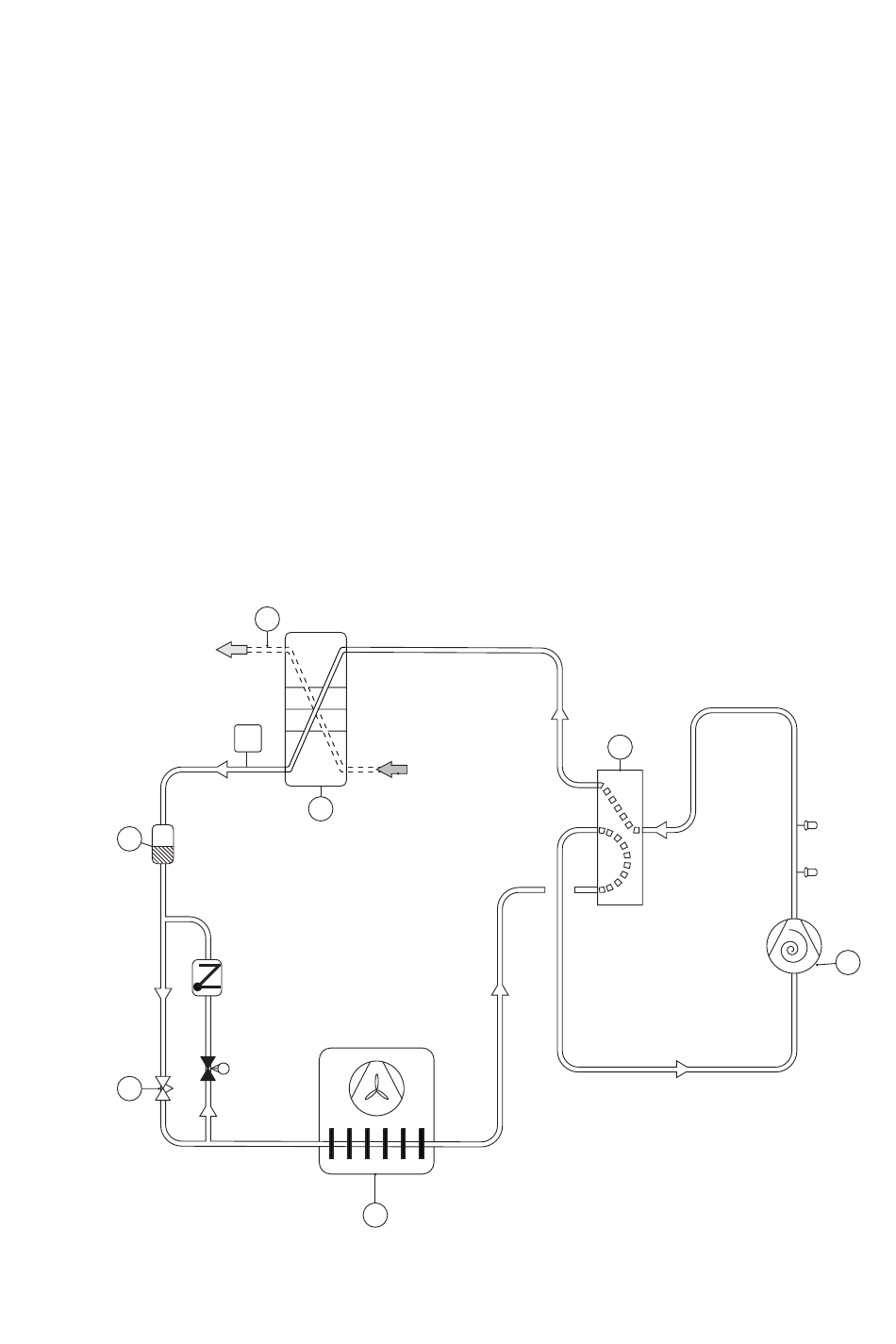

La production de chauffage se fait de la manière suivante :
•
Un ventilateur fait passer l'air extérieur par un échangeur de chaleur
(1) qui, par réchauffement et gazéification du fluide frigorigène, pro-
voque son évaporation
•
Le fluide frigorigène, qui a reçu de l'énergie sous forme de chaleur,
est envoyé via la vanne 4 voies (2) au compresseur (3) qui accroît à
la fois sa température et sa pression.
•
Le fluide frigorigène extrêmement chaud passe ensuite dans
l'échangeur de chaleur à plaques (4). Le fluide frigorigène y est
refroidit, transférant ainsi son énergie calorifique vers le circuit de
chauffage (5). La température du fluide frigorigène diminue et ce
dernier retourne à l'état liquide par condensation.
•
Le circuit de chauffage achemine la chaleur vers le réservoir d'eau
chaude ou vers le circuit de chauffage de la maison.
•
Le fluide frigorigène traverse ensuite le filtre déshydrateur (6) puis il
parvient au détendeur électronique (7) qui en abaisse la pression et
la température, et le cycle recommence.
6
7
8 – Instructions d'entretien VUGFB104
5
4
1
2
3
