ENSEMBLE DE PORTIÈRES
ACCESSOIRE N° 2878216
AJUSTEMENTS

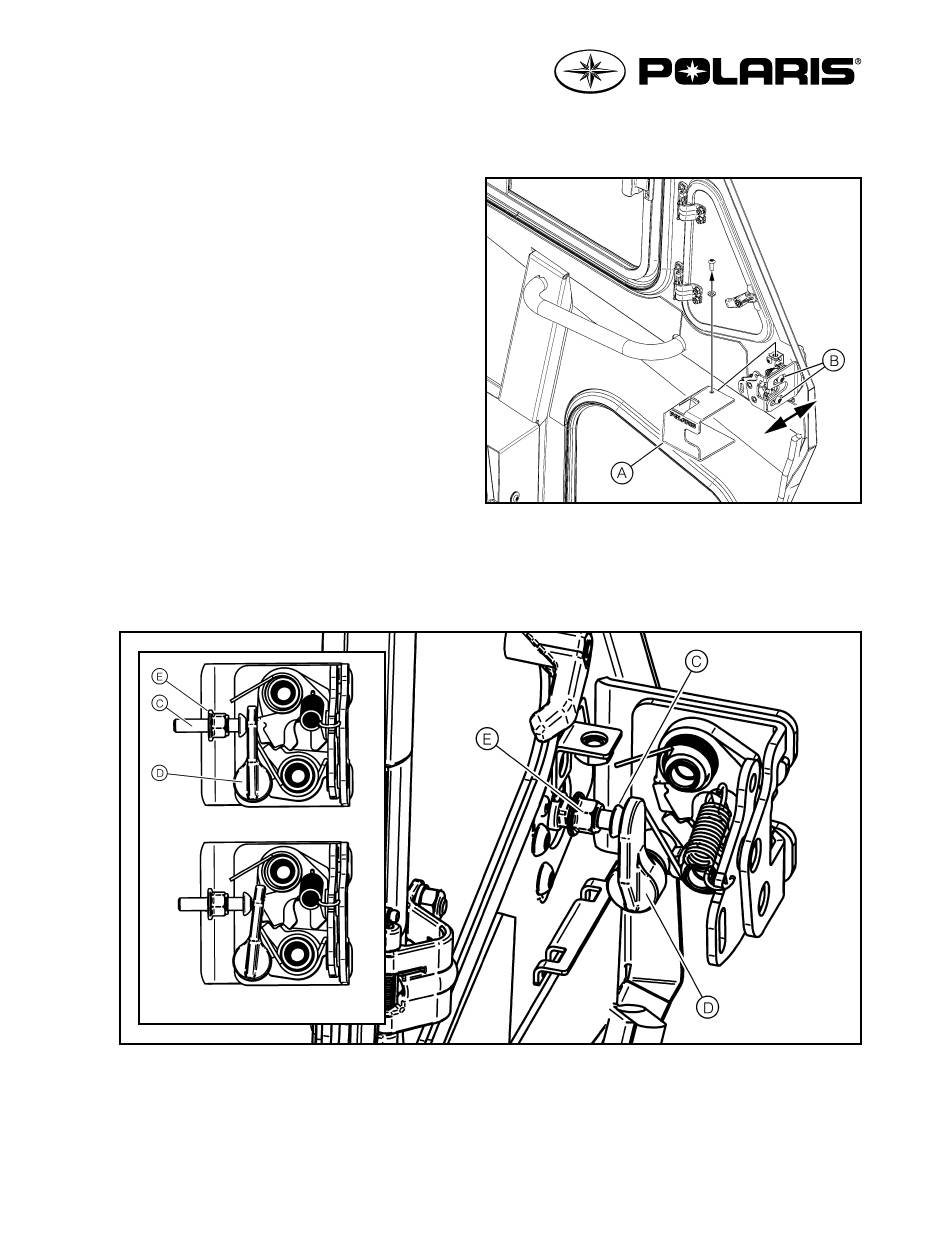

1. Prenez place à l'intérieur du véhicule et, à l'aide de
la portière fermée, ajuster la profondeur et la posi-
tion avant-arrière du boulon buteur (#32).
2. Si la portière ne s'enclenche pas correctement, chan-
ger la position du mécanisme de fermeture. Pour ce
faire, retirer le boîtier protecteur du mécanisme (#A)
et désserrer les deux vis mécaniques (#B) retenant le
mécanisme de fermeture à la portière. Cette opéra-
tion permettra l'ajustement vers l'intérieur ou l'exté-
rieur du mécanisme de fermeture.
NOTE : Le mécanisme de fermeture s'enclenche
correctement lorsque deux « clicks » se font enten-
dre en refermant doucement la portière. Si seule-
ment un « click » est entendu, réajuster sa position
jusqu'à ce que deux « clicks » soient entendus.
3. Après avoir effectué cet ajustement jusqu'à ce que la
portière se referme correctement, ajuster la position de la vis mécanique (#C) en contact avec le loquet (#D).
Cette vis doit être en contact avec le loquet SANS QU'ELLE N'EXERCE DE PRESSION SUR LUI. Désserrer
le contre écrou (#E) et visser ou dévisser selon le cas la vis mécanique (#C). Si cet ajustement est insuffisant,
retirer complètement le mécanisme de fermeture et la vis mécanique (#C) et la remplacer par la vis mécanique
prise Torx
M6-1.0 X 20mm
BON
MAUVAIS
4. Réinstaller le mécanisme de fermeture et le boîtier protecteur de mécanisme retiré à l'étape 2.
5. Répéter les étapes 1 à 4 pour le côté opposé.
6. Avant chaque utilisation du véhicule, prenez soin de vérifier à ce que le mécanisme de fermeture s'enclenche
correctement. Ne pas utiliser le véhicule si le mécanisme de fermeture ne s'enclenche pas correctement.
7. Ne pas graisser ou huiler le mécanisme de fermeture. S'il est sale, le nettoyer à l'aide d'un chiffon propre.
7515127-521E
A-7515127 Rév. C
(#18) fournie dans cet ensemble.
