ENSEMBLE DE PORTIÈRES
ACCESSOIRE N° 2878216

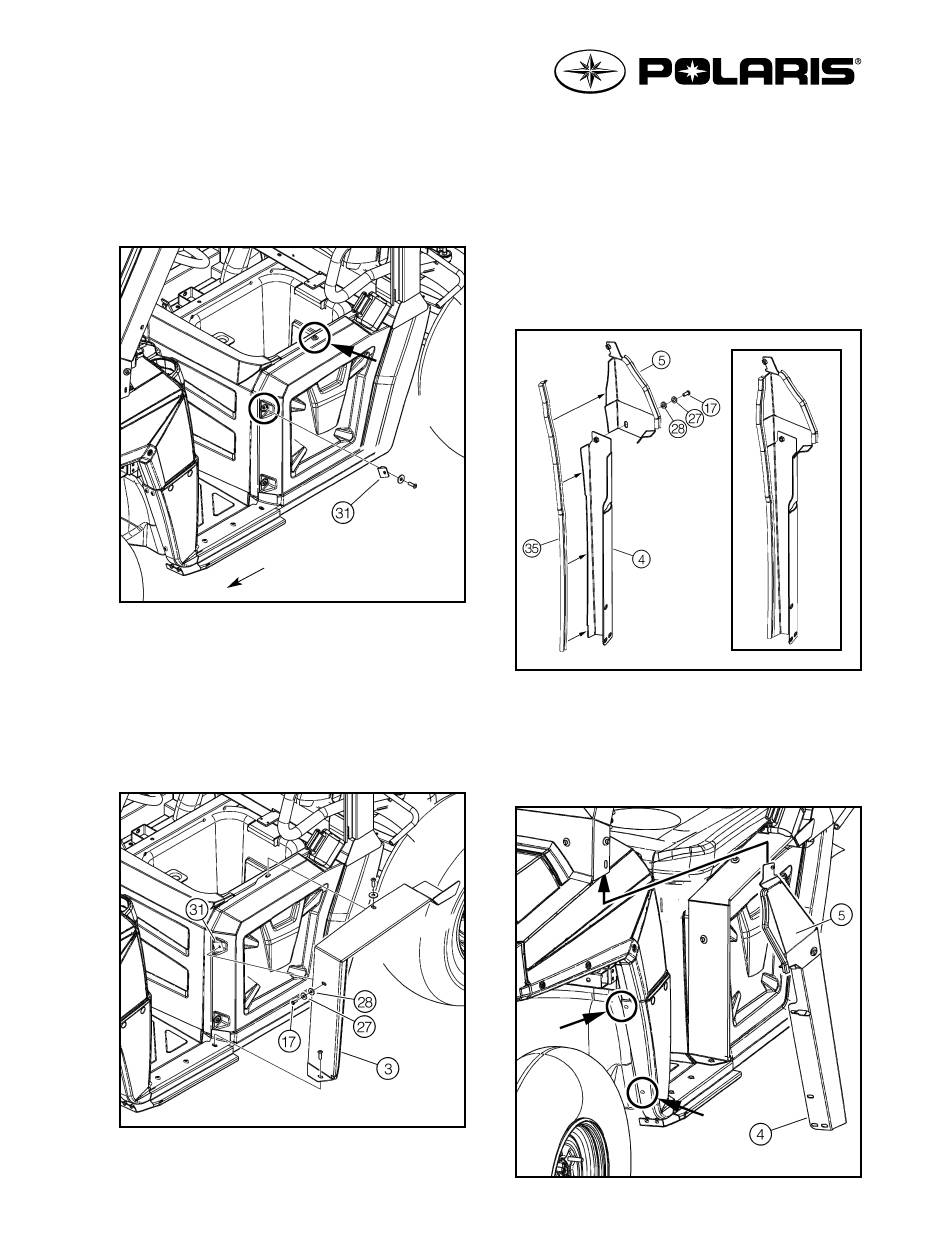

8. Retirer le siège. Retirer les deux vis mécaniques
d'origine gauche et fixer le support en « L » (#31) à
l'aide de l'une des deux vis retirées tel qu'illustré.
9. Positionner le cadre inférieur arrière gauche (#3) et
fixer au support en « L » (#31) à l'aide d'une vis
mécanique prise Torx
rondelle
20mm D.E. X M6
d'étanchéité
20mm D.E. X M6
10. Fixer les extrémités du cadre inférieur arrière gauche
(#3) à l'aide de la quincaillerie d'origine retirée aux
étapes 5 et 8.
11. Répéter les étapes 8 à 10 pour le côté opposé et
réinstaller le siège.
7515127-521E
A-7515127 Rév. C
avant du
véhicule
VUE CÔTÉ GAUCHE
(#17), d'une
M6-1.0 X 15mm
(#27) et d'une rondelle
(#28).
VUE CÔTÉ GAUCHE
12. Assembler les cadres inférieur avant gauche (#4) et
central avant gauche (#5) à l'aide d'une vis mécani-
que prise Torx
M6-1.0 X 15mm
(#27) et d'une rondelle d'étanchéité
20mm D.E. X M6
(#28).
20mm D.E. X M6
13. Insérer le joint d'étanchéité inférieur (#35). Couper
l'excédent du joint.
14. Retirer les deux vis mécaniques d'origine gauche tel
qu'illustré.
15. Glisser la partie supérieure du cadre central avant
gauche (#5) entre l'ensemble de pare-brise et le
véhicule.
- 5 -
(#17), d'une rondelle
VUE CÔTÉ GAUCHE
