Les buses de graissage sont situées aux deux extrémités du bras télescopique. Une buse de graissage
est située sous le bras télescopique à l'extrémité de nacelle du bras (Figure 16). Deux autres buses de
graissage sont situées sous un cache de protection côté avant du bras supérieur (Figure 17).
9.2.4 Graissage des bras télescopiques
Les surfaces de glissement des bras télescopiques (surface inférieure, image 18) doivent être
graissées avec une graisse résistante à l'eau (p.ex., Mobil XHP 222) pendant le graissage
mensuel. La graisse doit être appliquée à la surface inférieure du bras médian et de l'extension,
sur une surface d'environ 30 mm de large mesurée à partir de chaque bord latéral et couvrant
toute la longueur visible des bras lorsque le télescope est entièrement étendu (image 18).
Appliquez uniquement une mince couche (< 1 mm) de graisse sur la surface à l'aide d'une
brosse par exemple.

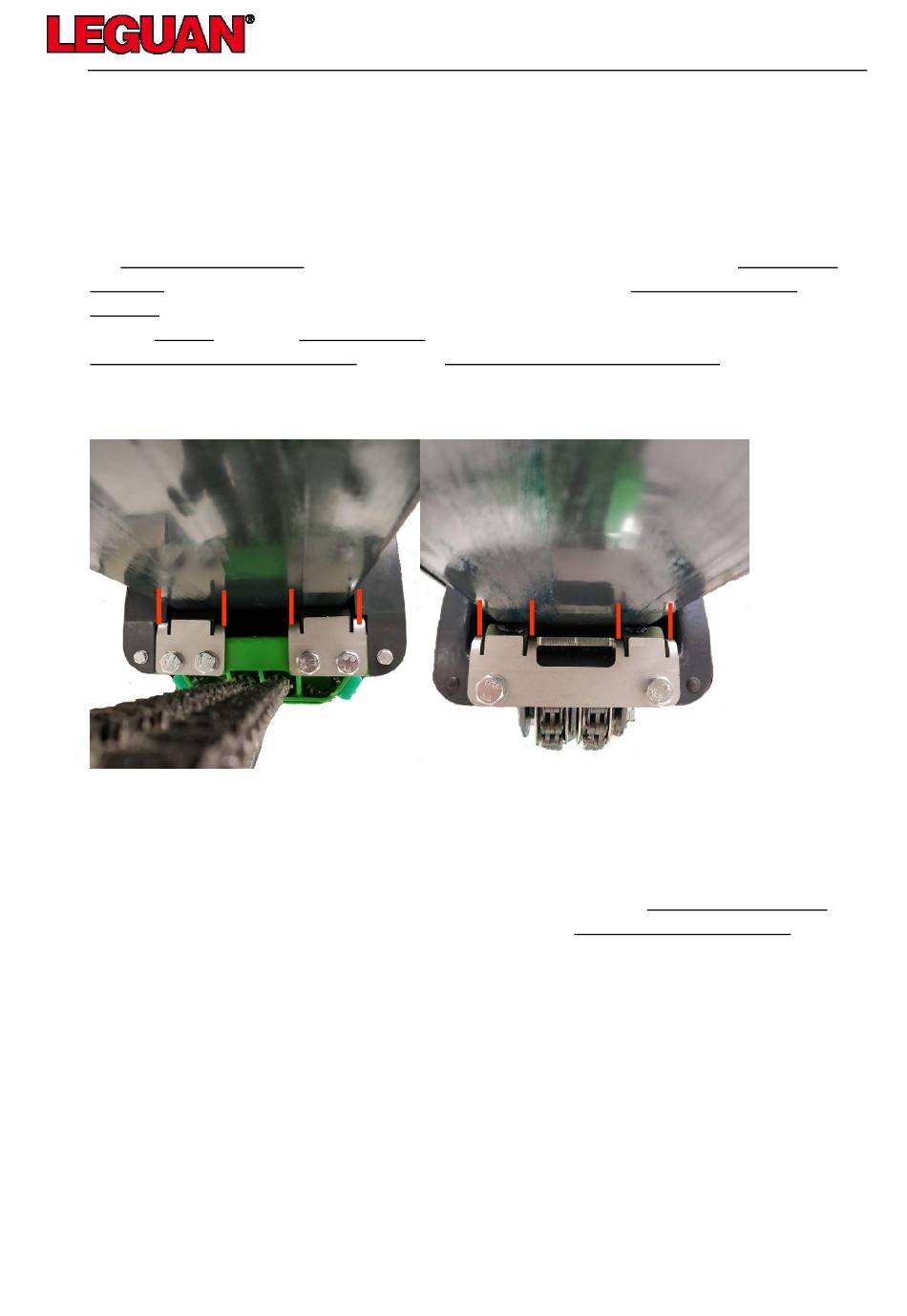

Figure 17 Largeur de la surface graissée sur le bras médian et l'extension mise en évidence par des lignes rouges
9.2.5 Graissage des broches de capteur de position sur les stabilisateurs
Les broches de capteur de position sur les stabilisateurs doivent être nettoyées et graissées à
l'aide d'une graisse résistante à l'eau (p.ex., Mobil XHP 222) pendant l'entretien annuel de
l'élévateur à nacelle. La broche est retirée du stabilisateur en ouvrant la vis de verrouillage sur
l'extrémité du stabilisateur (p. 44, figure 23, A). La broche est retirée par un ressort qui doit être
retirée avant le graissage. Appliquez uniquement une mince couche (< 1 mm) de graisse sur la
surface de la broche à l'aide d'une brosse par exemple. Après le graissage, installez à nouveau
le ressort sur la broche et placez de nouveau la broche sur le stabilisateur et verrouillez-le
soigneusement à l'aide de sa vis.
