2.6 DE AANSLUITINGEN OP HET ACHTERPANEEL

Aan de onderzijde van het achterpaneel zijn twee extra audio lijnuitgangen aangebracht en eveneens
een optionele, versterkte stereo uitgang en een spanningsaansluiting voor de energievoorziening van
de aangesloten luidsprekers.
Het belangrijkste verschil tussen deze uitgangen en die in de nis onder de manualen zijn aangebracht, is
dat de laatst genoemde aansluitingen alleen signalen afgeven die door het orgel als geheel zijn opgewekt,
terwijl de connectors aan de achterzijde de signalen van de manualen en het pedaal afzonderlijk zijn
aangesloten en individueel kunnen worden bijgesteld overeenkomstig de betreffende instellingen op de
display (voor meer informatie zij verwezen naar de paragrafen 7.4, 7.5 en 7.6).
1. [EXT. +12V DC] connector: deze plug kan worden gebruikt om de +12 Volt DC spanning te verkrijgen
die nodig is voor de VISCOUNT luidsprekers, die verbonden zijn met de [AUX OUT] connectors.
2. [AUX OUT 1] en [AUX OUT 2] aansluitingen: Jack-plug lijnuitgangen die het orgelsignaal
weergeven in overeenstemming met de betreffende instellingen op de display. Wanneer de Factory
Settings (fabrieksinstellingen) van toepassing zijn, worden de signalen als volgt verdeeld:
- [AUX OUT 1]: Algemeen signaal
- [AUX OUT 2]: Alleen nagalmsignaal
3. [SPEAKER OUT] aansluitingen: versterkte stereo uitgang waar een paar passieve (d.w.z. zonder
ingebouwde versterker) luidsprekers op kunnen worden aangesloten. In de Factory Setting modus
(de fabrieksinstelling) kan het versterkte signaal van het gehele orgel vanuit deze uitgangen worden
betrokken. Een optionele interne versterker moet worden geïnstalleerd om van deze uitgangen gebruik
te kunnen maken. Neem zo nodig contact op met uw dealer voor meer informatie.
N.B.
Voor de installatie, aansluiting en afstelling van de interne versterker zij verwezen naar de
installatiehandleiding die aanwezig is in de verpakking van de optionele versterker.

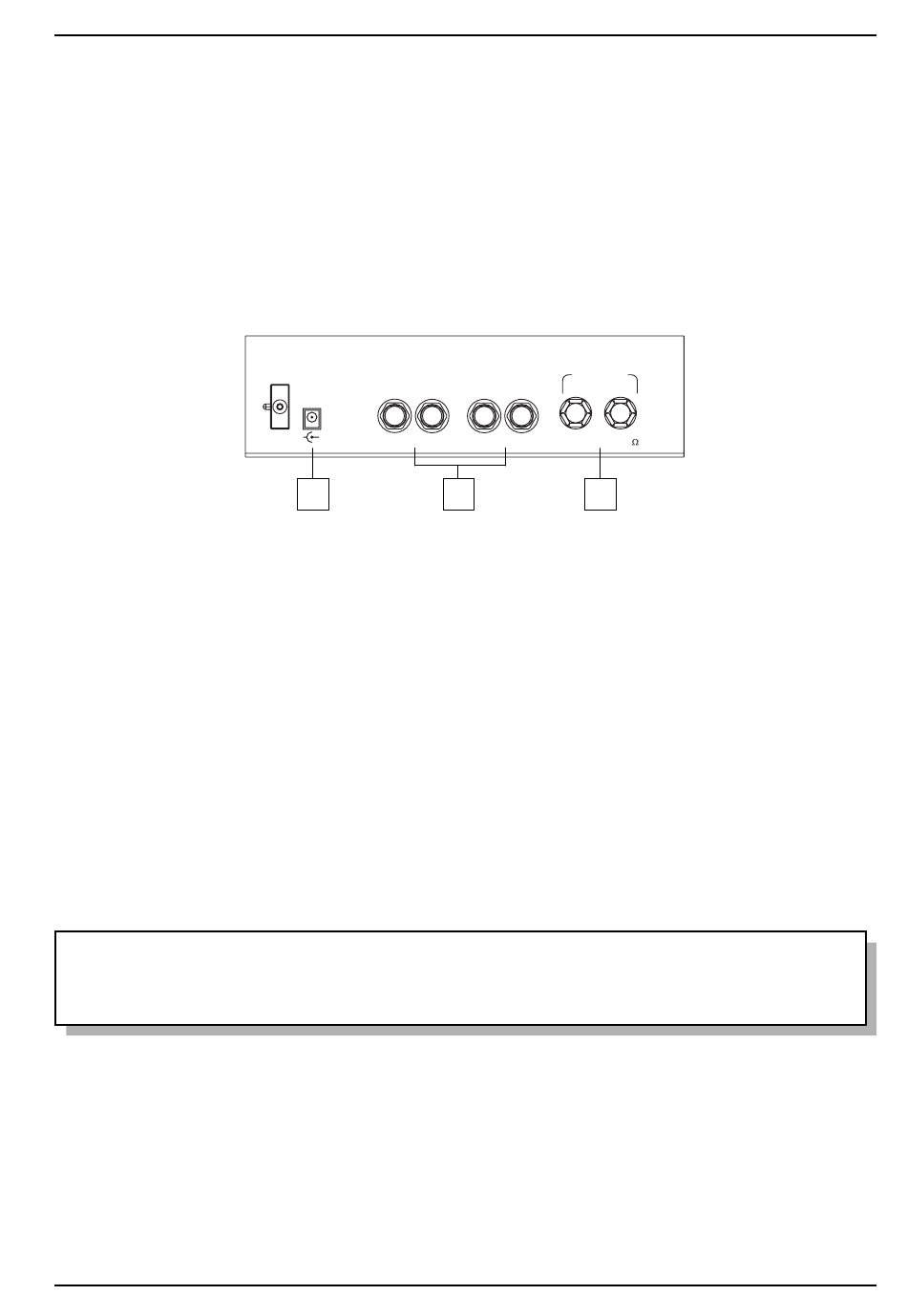

EXT. L(+R) R
+12V DC
300 mA
+ -
AUX OUT 1
1 2
53
Viscount Vivace 90 - 90 Deluxe
OPTIONAL
L(+R) R L R
AUX OUT 2 SPEAKER OUT 8
3
