Sélection du site - Unité de base Figure 4 Modular
Cette section indique les exigences et les recommandations pour déterminer l'emplacement le plus approprié pour un espace
de travail hautement fonctionnel et e cace pour l'imprimante Figure 4 Modular, avec su samment de place pour les autres
équipements et consommables. Après avoir réduit la liste des emplacements possibles, ré échissez soigneusement à chaque
exigence avant de prendre une décision sur le site de placement nal.
Encombrement
Les préférences des utilisateurs, les codes de construction et la con guration de l'équipement vous aideront à dé nir la
surface totale de plancher nécessaire à votre imprimante Figure 4 Modular. Le système Figure 4 doit se trouver dans une pièce
à environnement contrôlé. Il est également recommandé d'installer votre équipement de post-traitement dans la même pièce
que les imprimantes.
REMARQUE : En raison des exigences de sécurité en matière de rayonnements optiques, les imprimantes doivent être
installées de telle sorte que l'accès à la salle puisse être évité pendant les visites d'entretien.

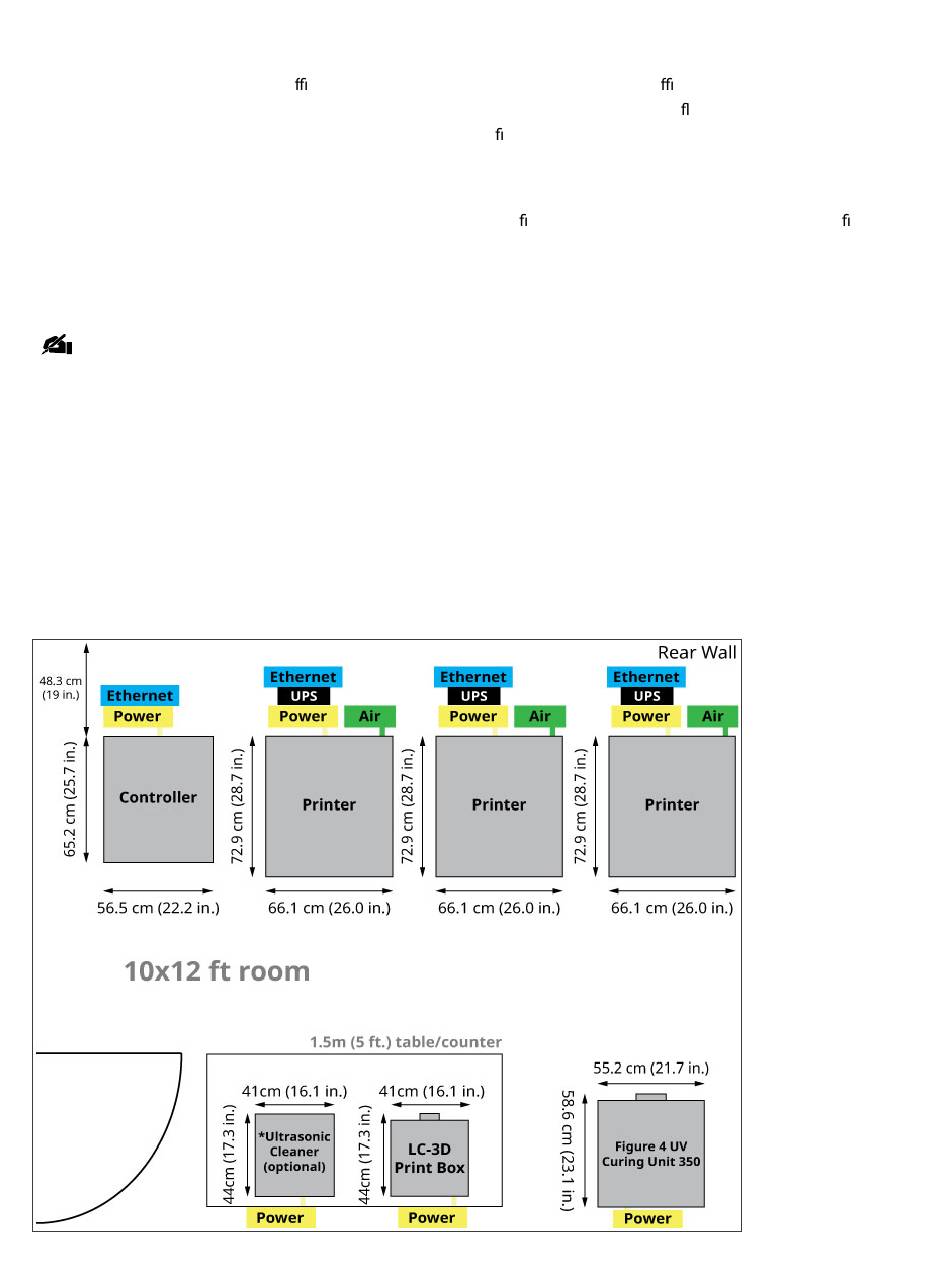

Disposition optimale du site (vue du dessus)
L'image ci-dessous représente la disposition d'un système Modular avec un contrôleur et trois imprimantes. Vous pouvez
choisir d'installer jusqu'à 23 unités d'impression auxiliaires pour chaque contrôleur. Le nettoyeur à ultrasons, les fours de
polymérisation UV et l'armoire de stockage des résines ne sont pas inclus dans le colis de l'unité de base. Ils doivent être
commandés séparément. Pour déterminer quel four de polymérisation UV est le mieux adapté à vos applications, reportez-
vous aux sections
LC-3DPrint Box
Veuillez noter que le contrôleur et l'imprimante doivent tous deux être installée à une distance d'au moins 48,3 cm (19 po.) du
mur, pour permettre l'accès au panneau de service.
*Les dimensions du nettoyeur de pièces sont basées sur celles d'un nettoyeur à ultrasons grand public.
et
Modèle 350 de l'unité de polymérisation
UV.
