Description

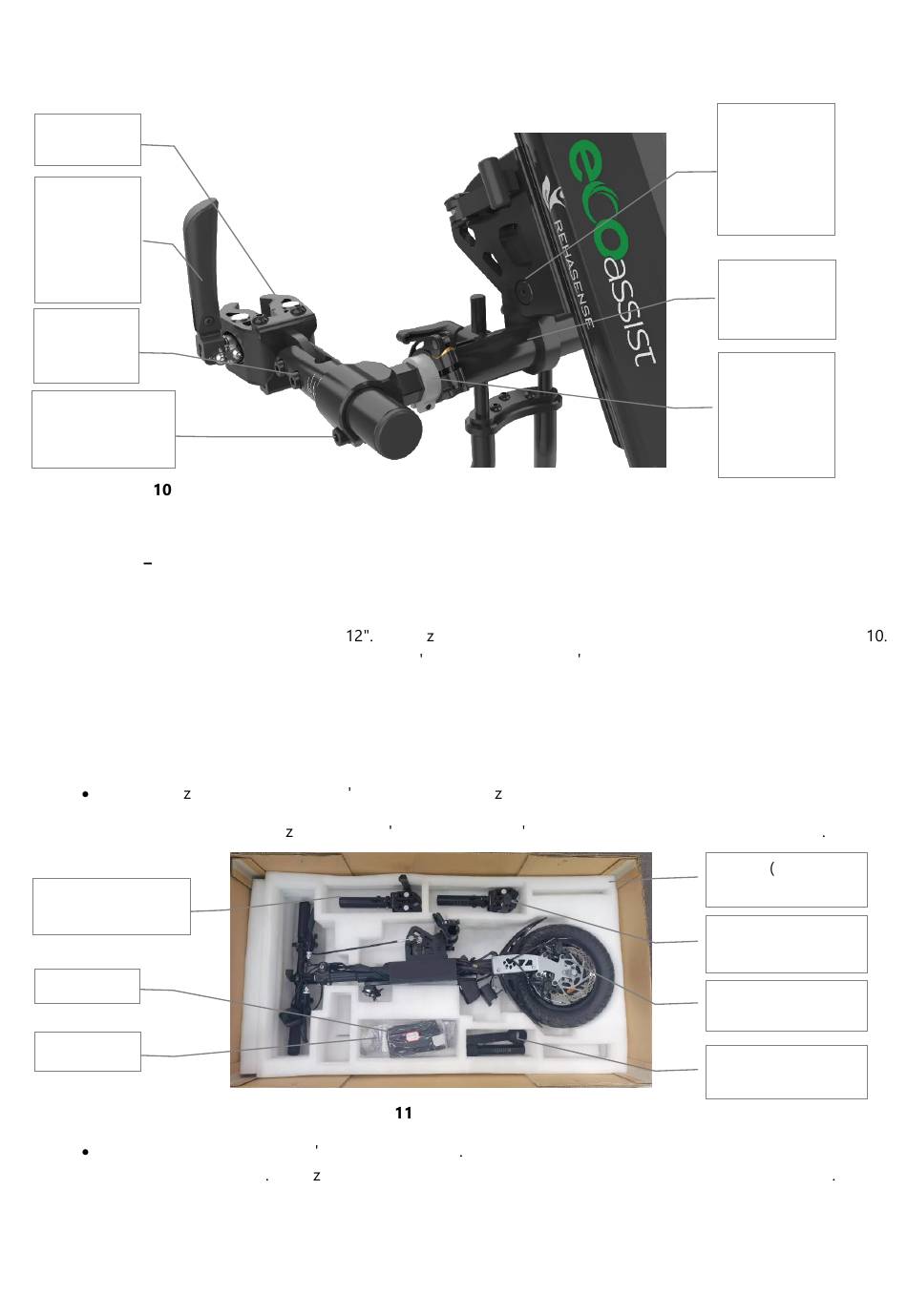

Cette section montre et définit tous les principaux ensembles et les principales pièces fonctionnelles du dispositif pour les
ensembles de montage de la pince manuels et automatiques.
Mâchoires de
serrage
Levier de
réglage du
serrage/du
desserrage
de la pince
Vis de
verrouillage
C (Rotation)
Vis de verrouillage
B (profondeur et
angle)
Figure
Ensembles de montage pour la pince manuelle et le système de réglage de la largeur
13.2 Montage
Pince manuelle et élévateur manuel.
Introduction
La configuration est disponible en version
Les pinces manuelles sont montées et réglées pour s adapter au fauteuil. L élévateur est contrôlé par un levier sur la
barre de direction et dispose de 3 positions : stationnement, empattement court et long.
Mode d'emploi
Réglage du dispositif en position debout avec les pinces en position.
Retire toutes les pièces de l emballage et vérifie avec la figure 11 ci-dessous.
Indications : Si possible, conserve le carton et l emballage pour d éventuels besoins de transport ultérieurs
Pince manuelle pour
le montage - Droite
Chargeur
Béquille
Positionner et soutenir l appareil sur la roue Installer les béquilles - les laisser soutenir l'appareil en
position verticale Veille à ce que les vis de réglage des béquilles soient complètement serrées
Version 09/23
Veuille vérifier le numéro de modèle dans le tableau de la section
Figure
Pièces dans l'emballage.
Page 23 de 42
Réglage de la
hauteur de la
pince Boîtier
central
Mécanisme de
réception de la
pince
Pince de
verrouillage A
et bouton de
réglage
(largeur)
Batterie emballée et
expédiée
séparément
Pince manuelle pour
le montage - Gauche
ECO Assist pour le
montage
Tige de réglage de la
largeur
ECO Assist UM FR
