6

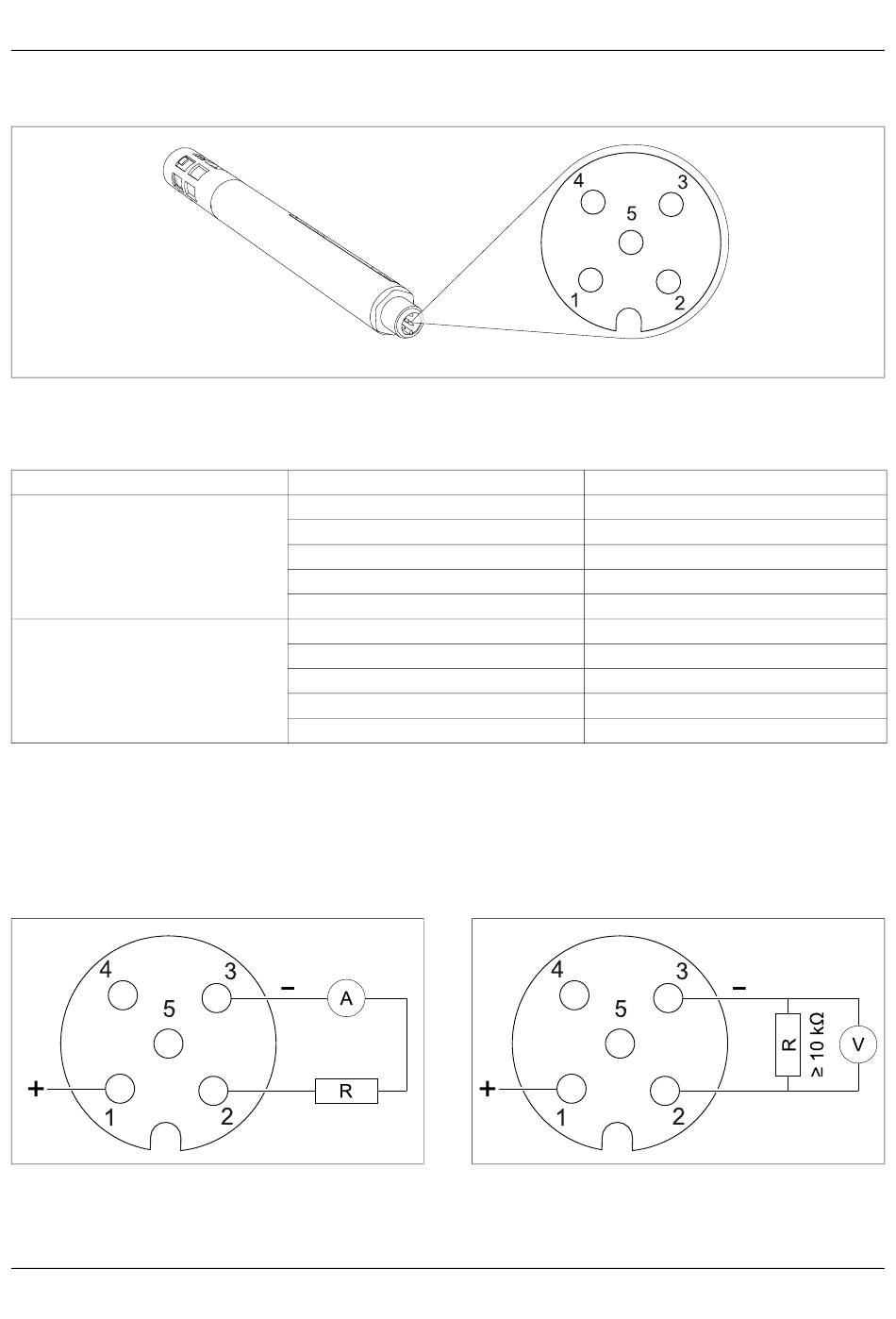

Raccordement électrique
6 Raccordement électrique
6.1
Eléments de raccordement
Boîtier du capteur
6.1.1
Brochage
Connecteur enfichable M12
Désignation
Sortie analogique
Port RS485
6.2
Schéma de raccordement
Sorties analogiques
Les exemples de raccordement pour l'humidité relative (2) sont également valables pour la température
(4) et le CO2 (5).
Sortie en courant
Toutes les sorties doivent être raccordées.
14
Description
24 V DC
Humidité relative
GND
Température
Dioxyde de carbone (CO
NC
24 V DC
GND
B-RS485 (Data -)
A-RS485 (Data +)
Connecteur enfichable M12
Affectation
1 BN (Brun)
2 WH (Blanc)
3 BU (Bleu)
4 BK (Noir)
)
5 GN/YE (Vert/Jaune)
2
1 BN (Brun)
2 WH (Blanc)
3 BU (Bleu)
4 BK (Noir)
5 GN/YE (Vert/Jaune)
Sortie en tension
