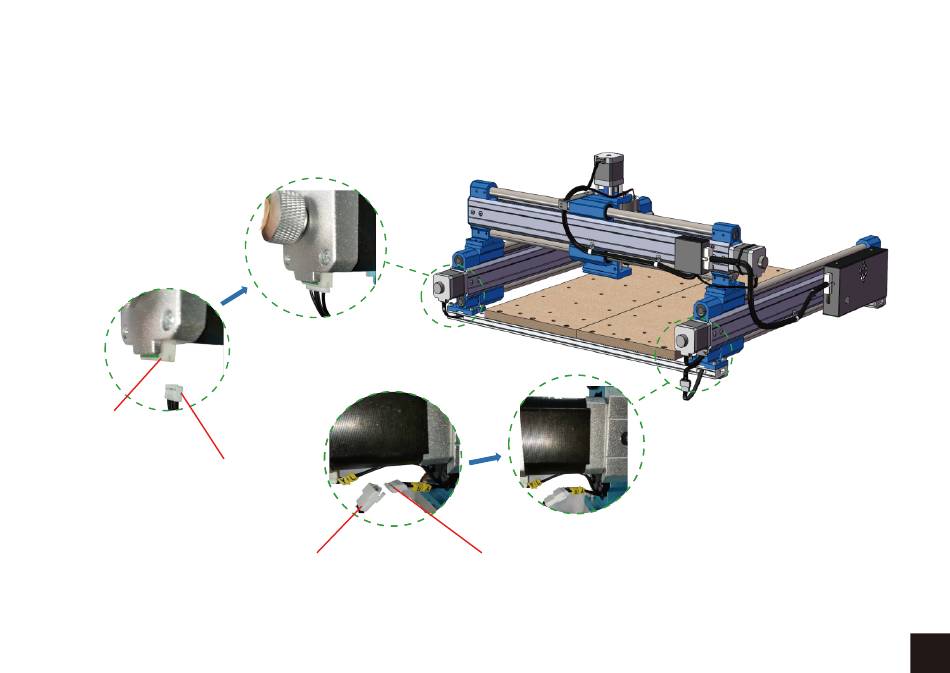

6. Connecter le câble d'extension du moteur pas à pas droit de l'axe Y (extrémité femelle) au câble correspondant du
moteur pas à pas droit de l'axe Y (avec l'étiquette "Y-R") comme indiqué.
7. Connecter le câble d'extension du moteur pas à pas droit de l'axe Y (extrémité de la prise) au moteur pas à pas droit
de l'axe Y comme indiqué.
Moteur pas à pas
droit de l'axe Y
Câble d'extension du moteur pas à pas
droit de l'axe Y (extrémité de la fiche)
Câble d'extension du moteur pas à pas
droit de l'axe Y (extrémité femelle)
Câble du moteur pas
à pas droit de l'axe Y
