Partie 3 - Câblage

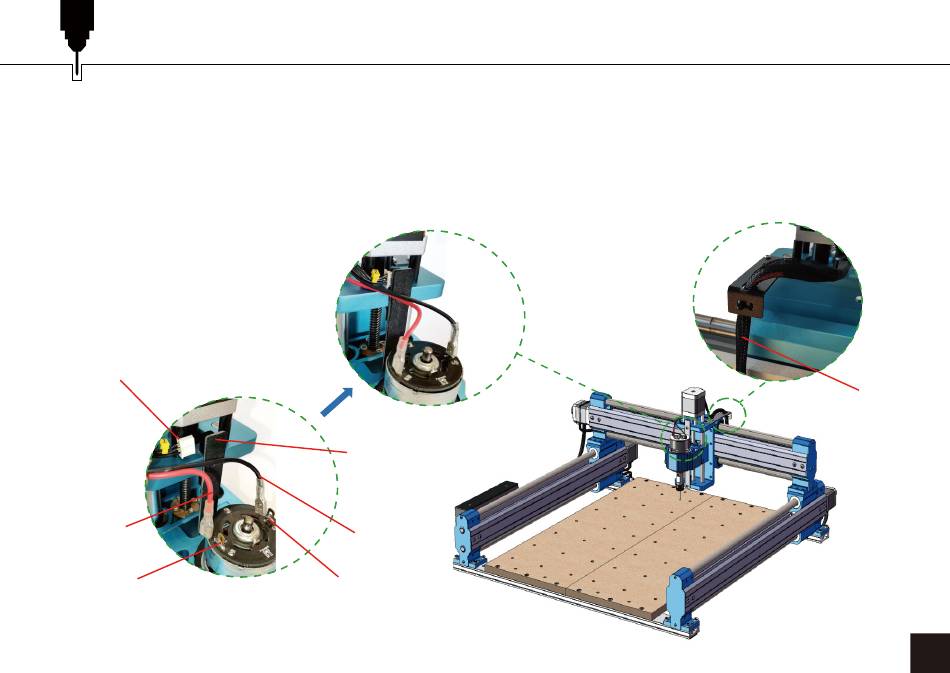

1. Faites passer le câble du module de l'axe X par le trou du support de câble de l'axe Z.
2. Suivez le diagramme et connectez le câble rouge au pôle positif de la broche, et connectez le câble noir au pôle négatif
de la broche. négatif de la broche.
3. Connecter le câble de l'interrupteur de fin de course de l'axe Z (3 broches, avec l'étiquette "Z") à l'interrupteur de fin
de course de l'axe Z. Veillez à ce que l'acheminement du câble ne touche pas le coupleur de la vis d'entraînement de
l'axe Z.
Commutateurs de limite de l'axe z
Filo rosso
Pôle positif
Commutateurs de
limite de l'axe z
Fil noir
Pôle négatif
Câble
21
