Étape 4 : Installation du module de l'axe X
Ce dont vous avez besoin
5
Module d'axe X

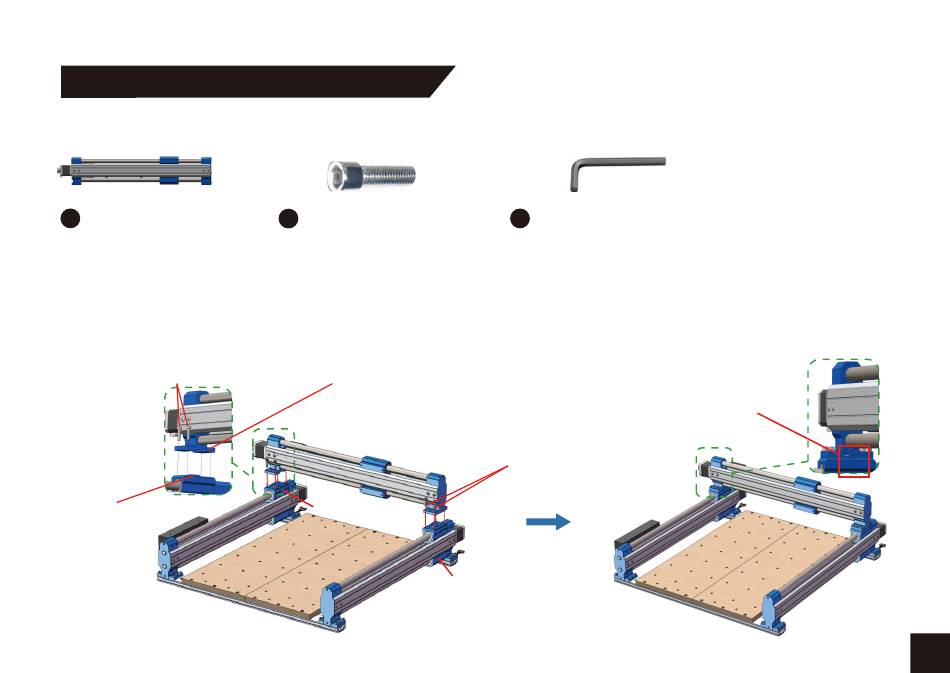

1. Alignez les trous du module de l'axe X avec les trous de vis correspondants sur les modules gauche et droit de l'axe
Y, déplacez lentement le module de l'axe X vers le bas, comme indiqué dans le diagramme ci-dessous, assurez-vous
que la partie surélevée des curseurs sur les modules gauche et droit de l'axe Y est complètement insérée dans les
rainures sous les modules de l'axe X.
2. Serrez les vis M5*18 à travers les trous du module de l'axe X dans les trous correspondants du module gauche de l'axe
Y et du module droit de l'axe Y, et serrez-les à l'aide d'une clé Allen.
(4) Boulon M5*18mm
Partie surélevée
du curseur
11
(8) Boulon M5*18mm
Rainure des modules de l'axe X
Bloc de l'axe Y
Bloc de l'axe Y
Jeu de clés Allen, 4mm
13
La partie surélevée est entièrement
insérée dans la rainure
(4) Boulon M5*18mm
11
