Étape 2 : Installation du dérouleur en MDF
Ce dont vous avez besoin
(2) Panneau MDF
7

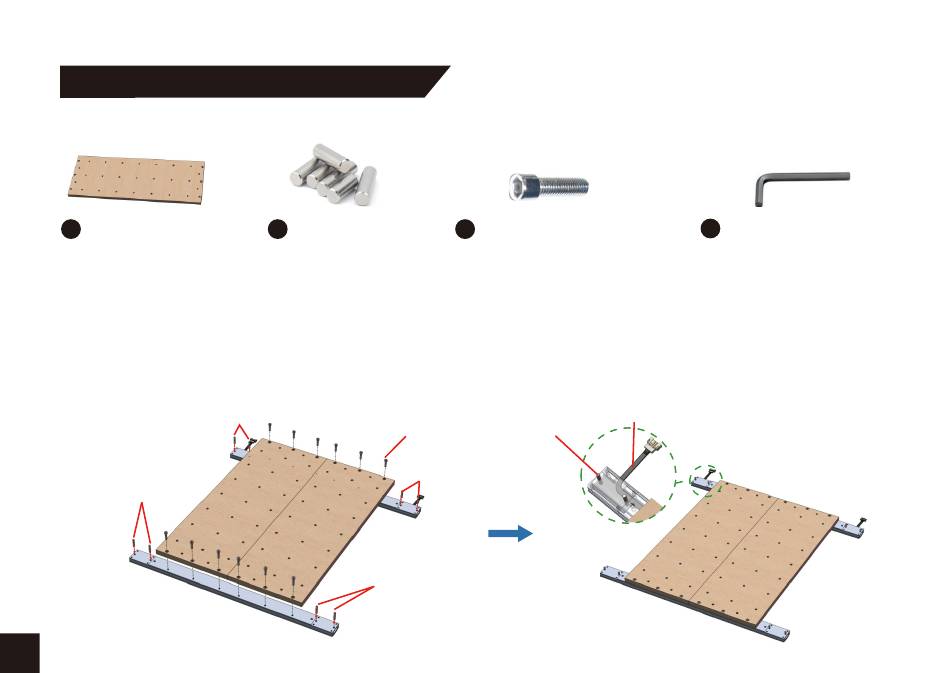

1. En suivant le schéma ci-dessous, alignez les trous du panneau d'appui en MDF avec les trous de vis des modules
avant et arrière, avec les évidements en haut, puis vissez sans serrer en place avec les (12) vis M5*20.
(NE PAS SERRER TOUT A LA FOIS, laisser un petit mouvement entre le panneau MDF et les modules avant et arrière
jusqu'à plus tard).
2. Comme indiqué sur le schéma, insérez 8 des goupilles de positionnement dans les trous correspondants des modules
avant et arrière. (Lors de l'insertion des goupilles de positionnement dans le module arrière, veillez à éviter le fil dans le
trou carré central afin de ne pas l'endommager).
Goupille de positionnement
Goupille de
positionnement
08
(8) Goupille de
9
positionnement
(12) Boulon M5*20mm
Goupille de
positionnement
Goupille de
positionnement
(12) Boulon M5*20mm
10
Goupille de
Câble
positionnement
13
Jeu de clés Allen, 4mm
