AVERTISSEMENT
Il peut être nècessaire d'utiliser des cales pout maintinir un jeu de 3 mm entre la lame et
l'enclume, sur le bord intèrieur (le plus proche de l'arbre du volant).
12. Serrez les trois ensembles des boulons de lame á 310Nm á l'aide d'une clè
dynamomètrique ètalonnèe et d'une clè á douille de 24mm.
INFORMATION
Chaque ensemble de boulons de lame ne peut être serré qu'une seule fois. Ne réutilisez
jamais un ensemble de boulons de lame une fois qu'il a été monté sur le volant et serré à
310Nm.
13. Assurez-vous que la lame est montée correctement.
14. Déposez l'outil de verrouillage du volant.
15. Tournez délicatement le volant jusqu'à la position suivante de la lame et répétez le
processus pour la deuxième lame.
INFORMATION
Si vous devez poursuivre le travail avec le couvercle de la chambre de broyage ouvert,
tournez le volant de sorte que les deux lames se trouvent à l'intérieur de la chambre de
broyage.
16. Une fois le travail terminé, fermez le couvercle de la chambre de broyage, installez les deux
boulons M12 et serrez-les à 86Nm.
17. Branchez les fils de la batterie.
14-00-023 v2.1

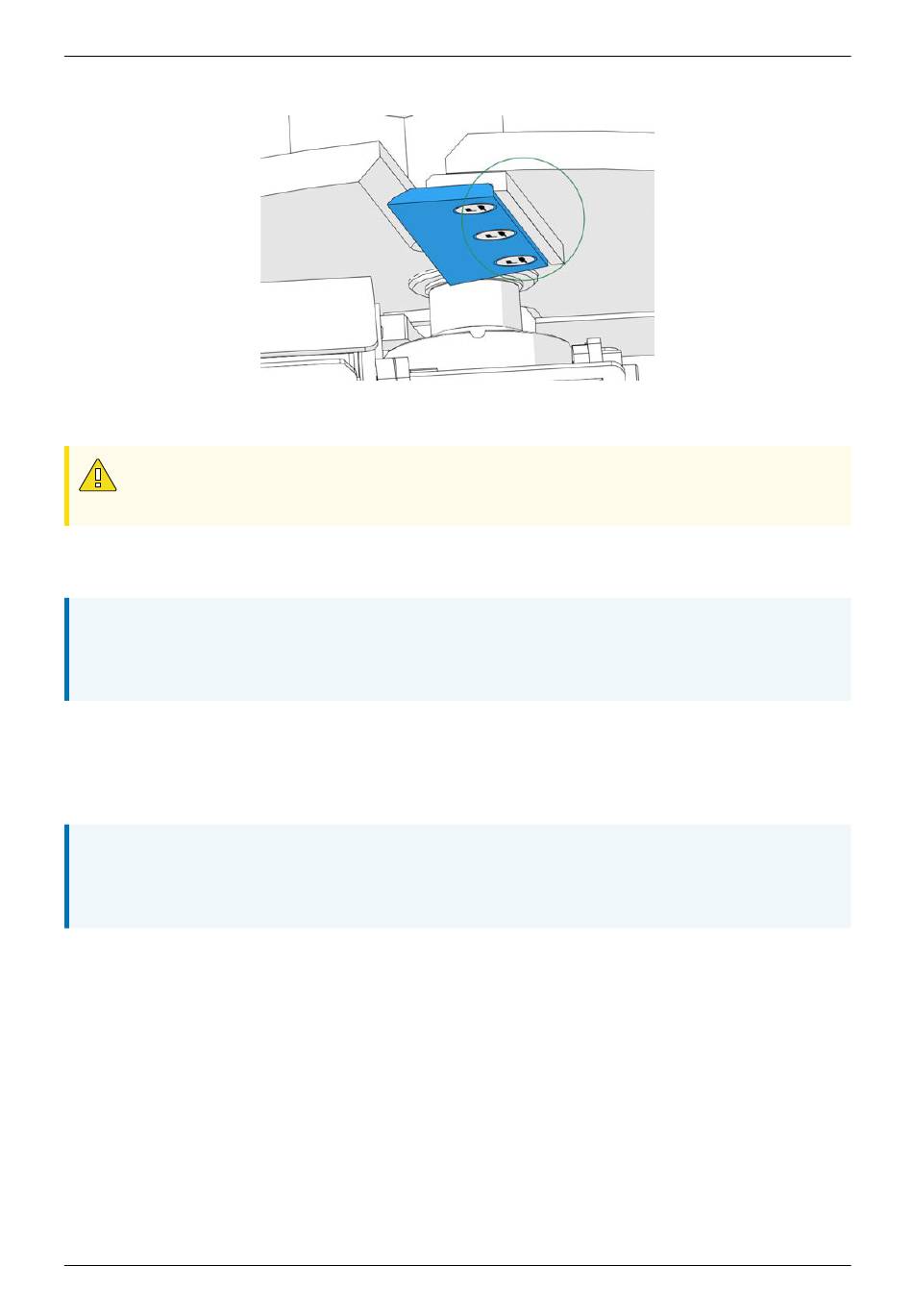

Figure 55 - Position correcte du bord arriére de la lame
Chapitre 5: Maintenance
90
