Unité Network Active Bypass
Familiarisez-vous avec les caractéristiques de l'unité Network Active Bypass avant de l'ajouter à votre
réseau.

Diagramme du panneau frontal

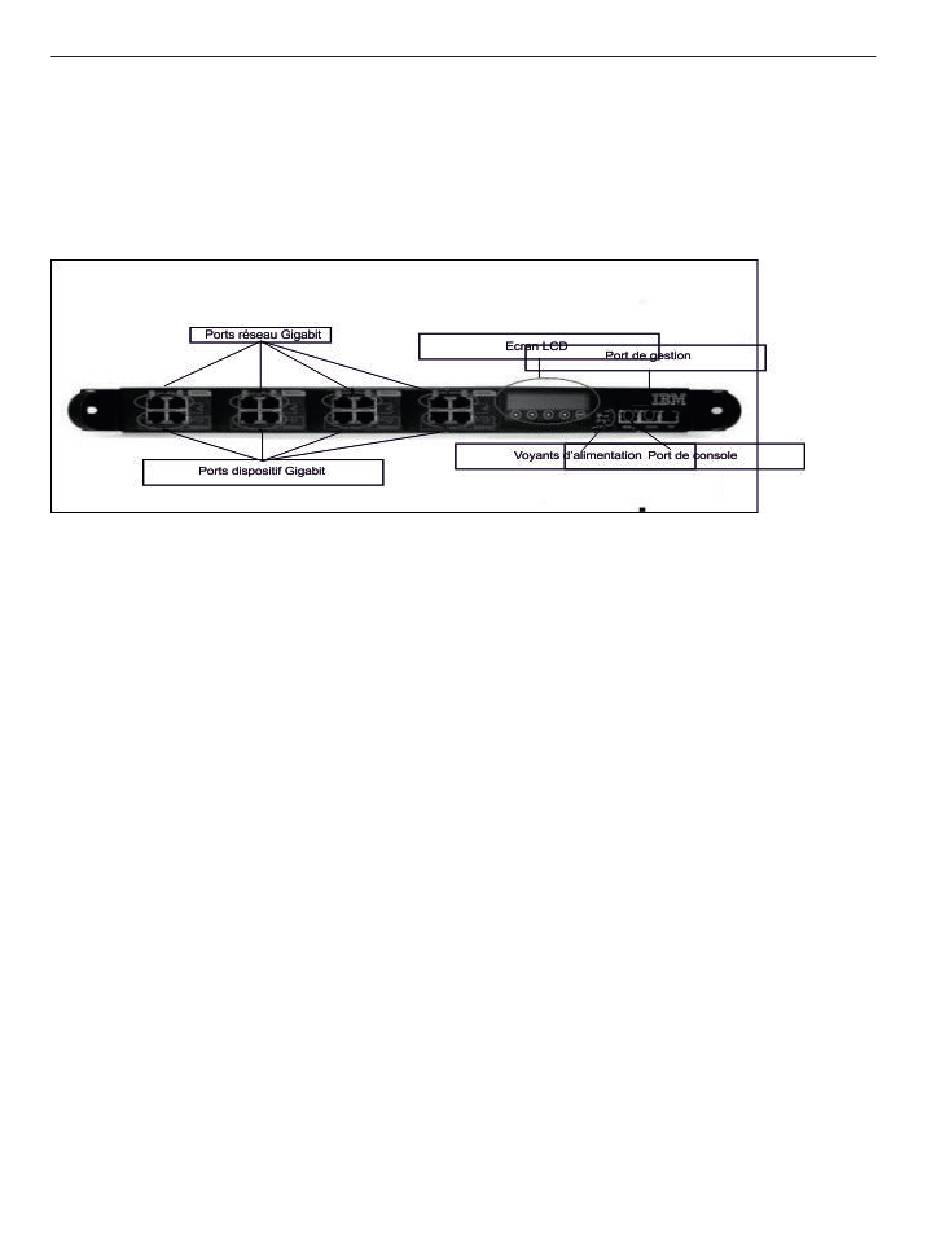

L'illustration suivante représente le panneau frontal de l'unité Network Active Bypass. L'aspect du
panneau frontal de votre unité peut varier selon le modèle :
Remarque : Les segments sont définis de droite à gauche dans l'ordre suivant : Segment 4, Segment 3,
Segment 2, Segment 1.
v Ports réseau : ports 1G (SR, LR ou cuivre), N1 et N2 se connectant à un réseau de départ ou d'arrivée
v Port dispositif : ports 1G (SR, LR ou cuivre), A1 et A2 se connectant à un dispositif IPS
v Ecran LCD
Remarque : Les boutons LCD ne sont pas actifs.
v Voyants lumineux (leur position peut varier selon le modèle)
– Voyants de liaison/d'activité des ports 1 G : les voyants indiquent si la connexion est établie, ainsi
que l'importance globale du trafic
– Connexion existante
- Un voyant vert indique qu'une connexion est établie
- Un voyant orange indique une collision
- L'absence de lumière indique que la connexion n'est pas établie
– Importance du trafic
- Un clignotement rapide indique un trafic chargé
- Un clignotement lent indique un trafic léger
- L'absence de clignotement indique qu'il n'y a aucun trafic
v Port console de série
v Connexion Ethernet du port de gestion
v Port TAP

Adaptateur d'alimentation

Vous devez utiliser un système d'alimentation électrique homologué UL avec une puissance de sortie
nominale de 12 Vcc, 5 A, LPS ou NEC classe 2.
