11 Déroulement d'une mesure
a.Cet écran n'est disponible que pour les images Pentacam® AXL sans mesure de la longueur axiale
44 / 87
Ajustage
Poussez le chariot en direction du patient, jusqu'à ce que la cornée
de l'œil à examiner apparaisse sur l'image Scheimpflug.

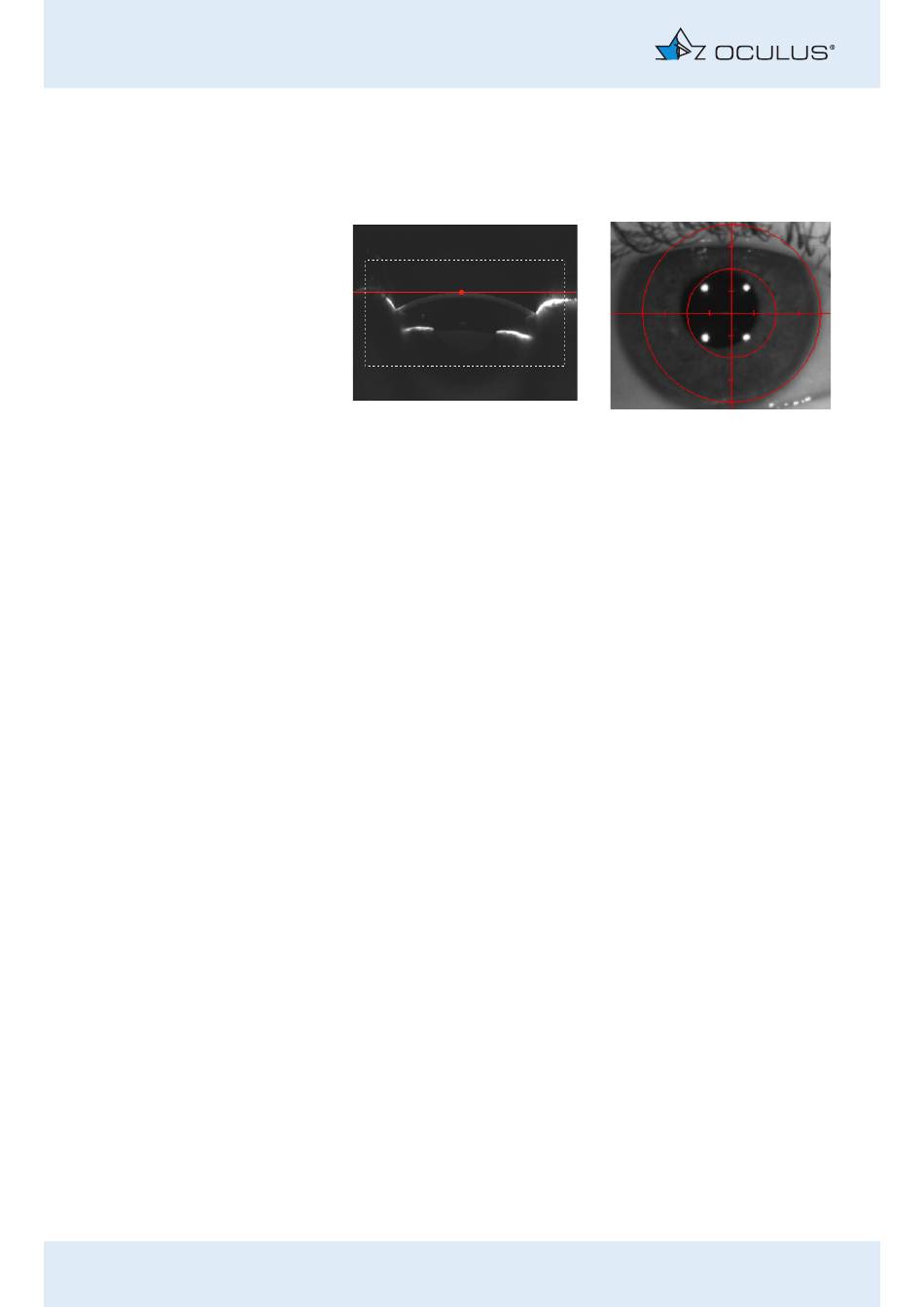

Fig. 11-11: Image Scheimpflug (à gauche)
L'image a la netteté maximale lorsque le point rouge sur l'image
Scheimpflug se trouve sur la ligne rouge (uniquement pour
Pentacam® AXL sans mesure de la longueur axiale).
Réglez la netteté de l'image de la pupille en déplaçant la manette en
direction de la Pentacam® AXL ou en l'éloignant de la
Pentacam® AXL.
Corrigez la position Gauche-Droite de la Pentacam® AXL ainsi que le
réglage de la hauteur. Pour ce faire, déplacez la manette de
commande vers la gauche et la droite et tournez la manette dans le
sens horaire ou anti-horaire.
La position finale de la caméra est atteinte une fois que les quatre
LEDs à infrarouge sont mises au point et que le réticule de la croix
rouge se trouve bien au centre de la pupille.
Priez le patient d'ouvrir grand l'œil et de ne pas cligner des yeux.
La Pentacam® AXL déclenche automatiquement la mesure.
Mode d'emploi Pentacam® AXL (G/70100/FR 1121 Rev04)
aa
et vue d'ensemble (à droite)
