Informations générales
Sommaire
Garantie, Sécurité · · · · · · · · · · 2
Description du brûleur, Colisage · · · 3
Encombrement et dimensions · · · · 4
Courbes de puissance · · · · · · · · 5
Principaux composants· · · · · · · · 5
Montage · · · · · · · · · · · · · · · 6
Raccordement gaz · · · · · · · · · · 6
Raccordement électrique · · · · · · · 6
Raccordement fuel · · · · · · · · · · 7
Contrôles préalables · · · · · · · · · 8
Réglages · · · · · · · · · · · · 9 à 10
Programme du coffret
de commande et de sécurité · · · · 11
Mise à feu fuel· · · · · · · · · · · · 12
Réglages des sécurités · · · · · · · 13
Réglages des sécurités · · · · · · · 14
Entretien · · · · · · · · · · · · · · 15
Maintenance gaz · · · · · · · · · · 16
Maintenance fuel· · · · · · · · · · 17
Notes · · · · · · · · · · · · · 18 à 19
2
Garantie
L'installation ainsi que la mise en
service doivent être réalisées dans les
règles de l'art par un technicien. Les
prescriptions en vigueur ainsi que les
instructions de cette documentation
doivent être respectées. La non
application même partielle de ces
dispositions pourra conduire le
constructeur à dégager sa
responsabilité.Se reporter également :
au certificat de garantie joint au
-
brûleur,
aux conditions générales de vente.
-
Sécurité
Le brûleur est construit pour être
installé sur un générateur raccordé à
des conduits d'évacuation des produits
de combustion en état de service.
Il doit être utilisé dans un local
permettant d'assurer son alimentation
en air comburant et l'évacuation des
produits viciés éventuels.
La cheminée doit être dimensionnée et
adaptée au combustible conformément
aux règlements et normes en vigueur.
Le coffret de commande et de sécurité
et les dispositifs de coupure utilisés
nécessitent une alimentation électrique
+10
±1%
230VAC % 50Hz
avec neutre à la
-15
terre.
0206 / 13 002 575D
Dans le cas contraire, l'alimentation
électrique du brûleur doit être réalisée
avec un transformateur d'isolement
suivi des protections appropriées
(fusible et disjoncteur différentiel
30mA).
Le brûleur doit pouvoir être isolé du
réseau à l'aide d'un dispositif de
sectionnement omnipolaire conforme
aux normes en vigueur.
Le personnel d'intervention doit agir
dans tous les domaines avec la plus
grande prudence, notamment éviter
tout contact direct avec des zones non
calorifugées et les circuits électriques.
Eviter les projections d'eau sur les
parties électriques du brûleur.
En cas d'inondation, d'incendie, de fuite
des combustibles ou de fonctionnement
anormal (odeur, bruits suspects...),
arrêter le brûleur, couper l'alimentation
électrique générale et celle des
combustibles et appeler un technicien.
Il est obligatoire que les foyers, leurs
accessoires, les conduits de fumées,
les tuyaux de raccordements soient
entretenus, nettoyés et ramonés au
moins annuellement et avant la mise en
service du brûleur. Se référer aux
règlements en vigueur.

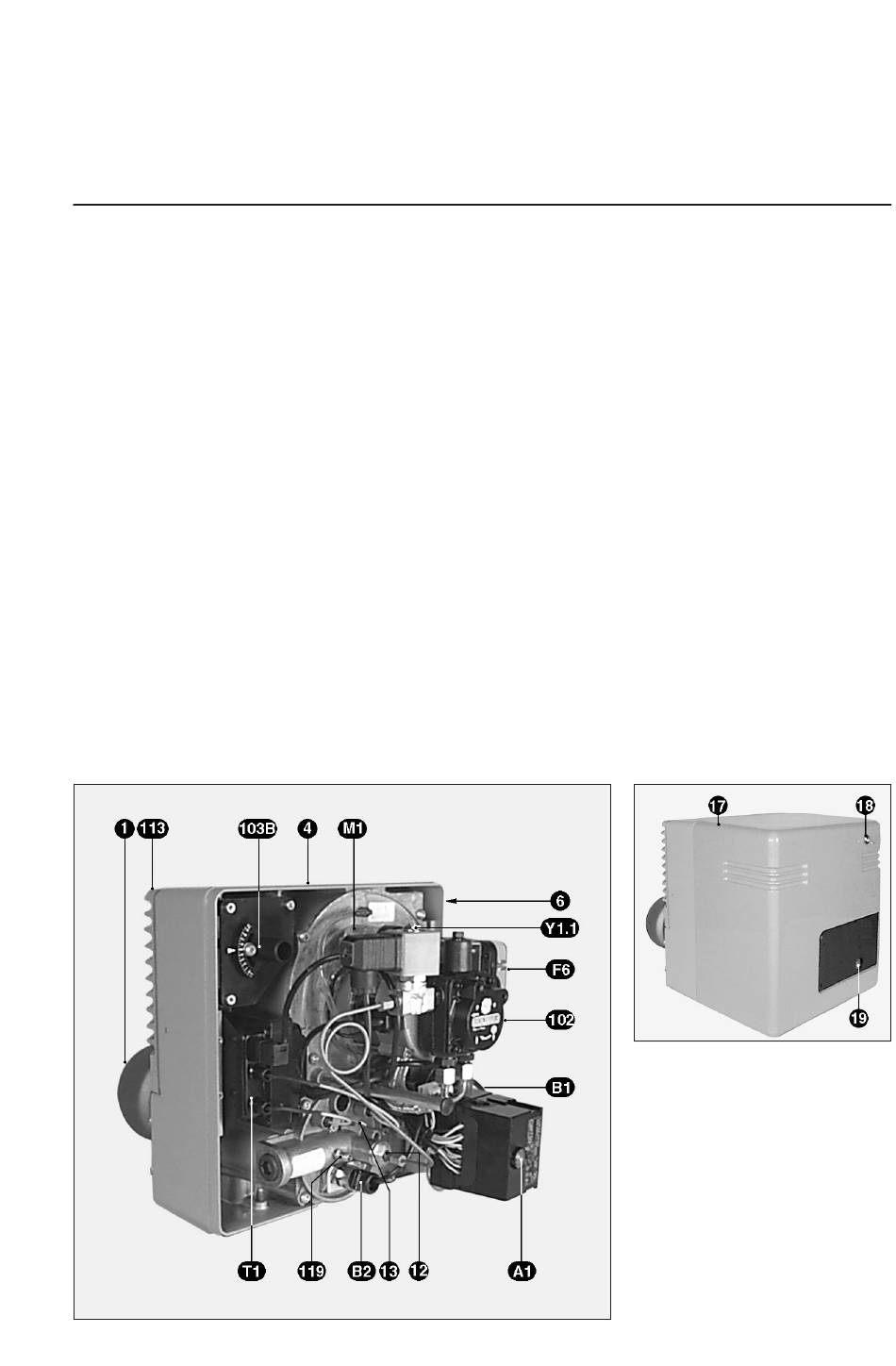

A1
Coffret de commande et de sécurité
B1
Pont d'ionisation
B2
Cellule
F6
Pressostat d'air
M1
Moteur de ventilation et pompe
T1
Transformateur d'allumage
Y1.1 Electrovanne de sécurité
1
Embout
4
Carter
6
Plaque signalétique
12
Ligne de gicleur
13
Réglage air secondaire (cote Y)
17
Capot
18
Interrupteur sélection combustibles
19
Bouton (rouge) de réarmement
du coffret.
102 Pompe fuel avec électrovanne
103B Réglage d'air
113 Boîte à air
119 Prise pression gaz
