4 Visualisation
LED "MAINT" (jaune)
Remarque
La LED "MAINT" s'allume lorsque d'importants messages d'erreur et/ou alarmes de dia-
gnostic sont émis. Le CP continue à fonctionner en mode RUN.
Consultez les entrées du tampon de diagnostic de l'appareil.

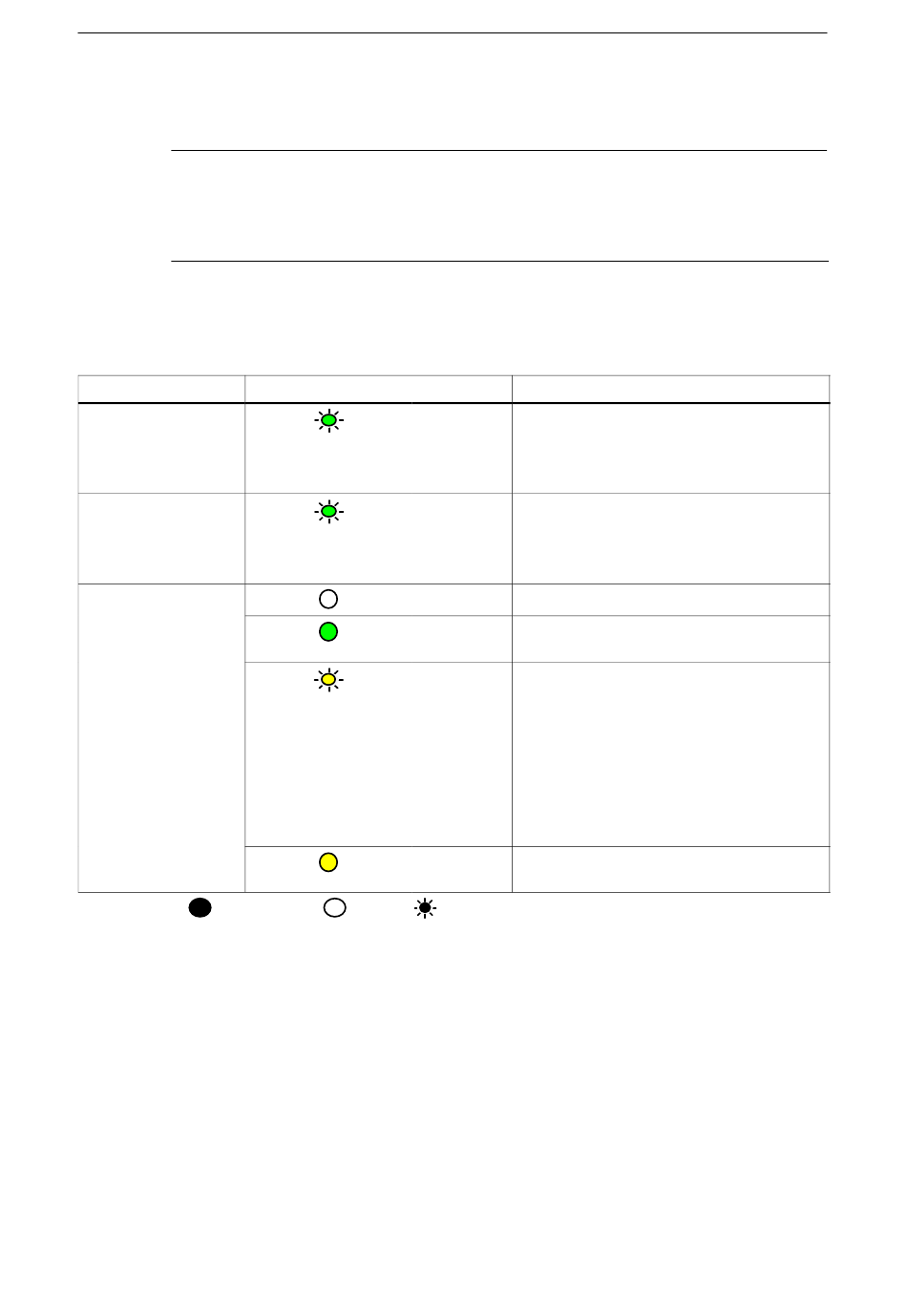

Etat de communication du CP / Schémas d'affichage des LED
LED
TXD (vert)
RXD (vert)
P1 / P2
(verte / jaune) (verte / jaune)
Légende : (couleur) allumée
Identification de module
Le gestionnaire SIMATIC permet de rechercher et d'identifier le module en parcourant le
réseau connecté à l'aide du menu "Système cible" > "Editer partenaire Ethernet". Si vous
sélectionnez dans la boîte de dialogue "Parcourir réseau" le partenaire trouvé et cliquez sur
"Clignoter" toutes les LED de port de l'interface PROFINET se mettent à clignoter.
B−20
Etat
vert
vert
vert
vert / jaune
jaune
éteinte (couleur) clignotante
Signification
Le CP émet via Ethernet.
Nota :
L'émission via PROFINET IO n'est pas
signalée ici.
Le CP reçoit via Ethernet.
Nota :
La réception via PROFINET IO n'est pas
signalée ici.
Le port n'est pas connecté à Ethernet.
Connexion établie via le port à Ethernet (état
LINK).
La LED est jaune lorsqu'elle clignote et verte
allumée au repos :
Le port émet/reçoit via Ethernet ou
PROFINET IO.
Nota :
Signale en fonction des ports tous les
télégrammes reçus/émis donc également
ceux qui transitent simplement par le
commutateur.
Transfert permanent sur le port via Ethernet
(PROFINET IO p .ex.).
