Genius BRAIN 15 Mode D'emploi page 9

6.3.6. P
ArAMèTrES PAr défAUT
Voici les paramètres par défaut:
Anti-vent
Coups de bélier
Soft-touch
Pré-clignotement
Retard de vantail en ouverture
Retard de vantail en fermeture
Temps de pause
7. INSTALLATION DES ACCESSOIRES BUS
Cette platine est munie d'un circuit BUS qui permet de connecter
facilement un grand nombre d'accessoires BUS (par ex. jusqu'à 16
paires de photocellules), opportunément programmés, en n'utilisant
que deux câbles sans polarité.
On décrit ci-après l'adressage et la mémorisation des photocel-
lules BUS.
Pour d'autres accessoires futurs, consulter les instructions
spécifiques.
7.1. Adressaga des photocellules BUS
Il est important de donner la même adresse à l'émetteur
et au récepteur.
S'assurer qu'il n'y a pas deux ou plusieurs paires de
photocellules avec la même adresse.
Si l'on n'utilise aucun accessoire BUS, laisser le con-
necteur BUS libre (J10 - fig. 1).
On peut connecter à la platine jusqu'à un maximum de 16 paires
de photocellules BUS.
Les photocellules sont subdivisées en groupes:
Photocellules en ouverture
Photocellules en fermeture
Photocellules en ouverture/fermeture
Photocellule utilisée comme impulsion OPEN

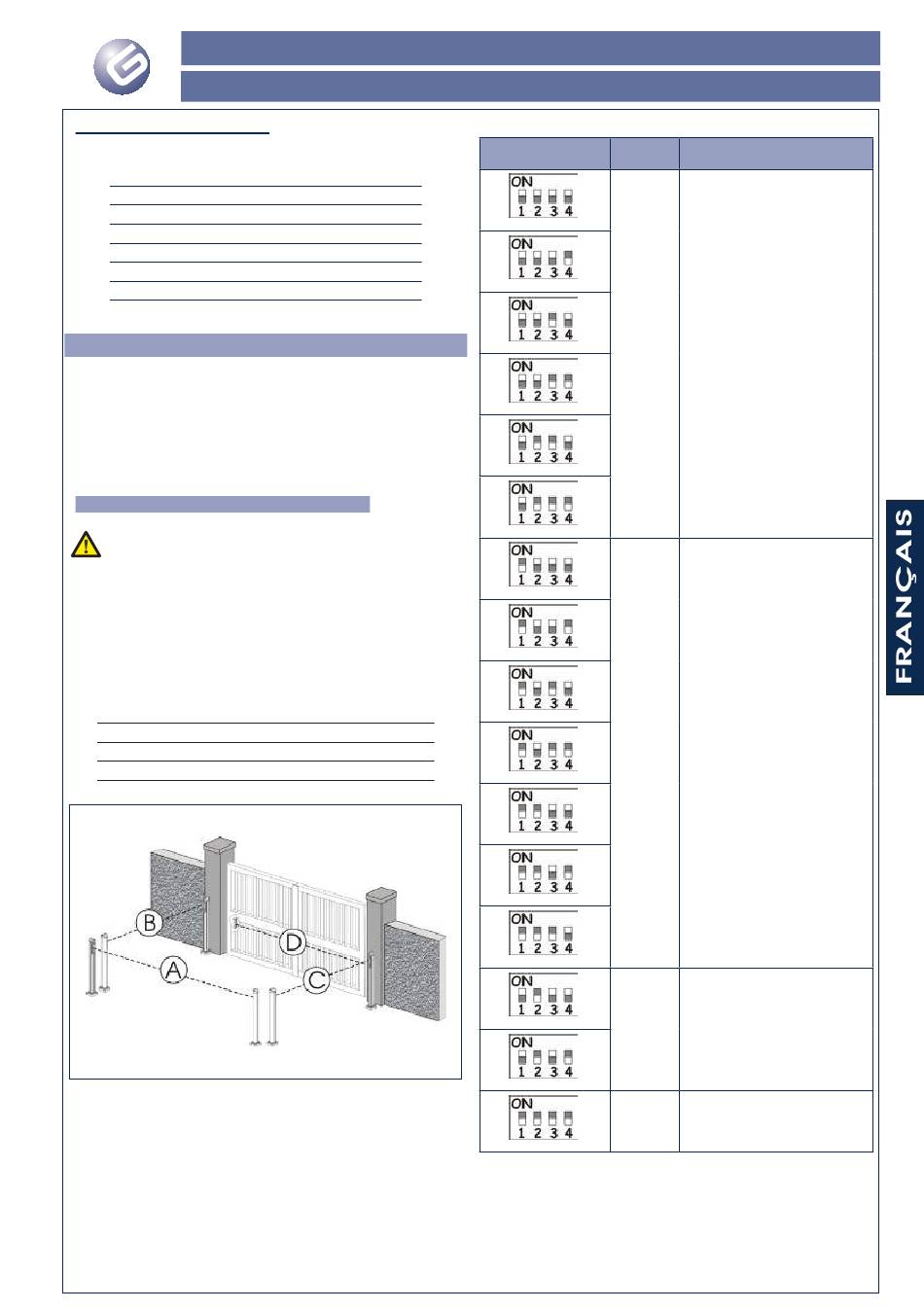

La fig. 2 illustre un automatisme pour portail battant à 2 vantaux
avec les faisceaux de couverture des photocellules:
Photocellules avec intervention en OUVERTURE et
A:
FERMETURE
B: Photocellules avec intervention en OUVERTURE
C: Photocellules avec intervention en OUVERTURE
D: Photocellules avec intervention en FERMETURE
Le tabl. 5 indique les programmations du dip-switche à l'intérieur
de l'émetteur et du récepteur des photocellules BUS.
Tab. 5 - Adressage des photocellules BUS
Dip-switche
NO
NO
NO
NO
SI
10 sec
30 sec.
Max. 6
Max. 7
Max. 2
Max. 1
Fig. 2
BRAIN 15 Page 29
Guide pour l'installateur
Rif. Type
B - C OUVERTURE
D FERMETURE
A OUVERTURE et FERMETURE
/ IMPULSION OPEN
