Sommaire des Matières pour Genius GE-M010

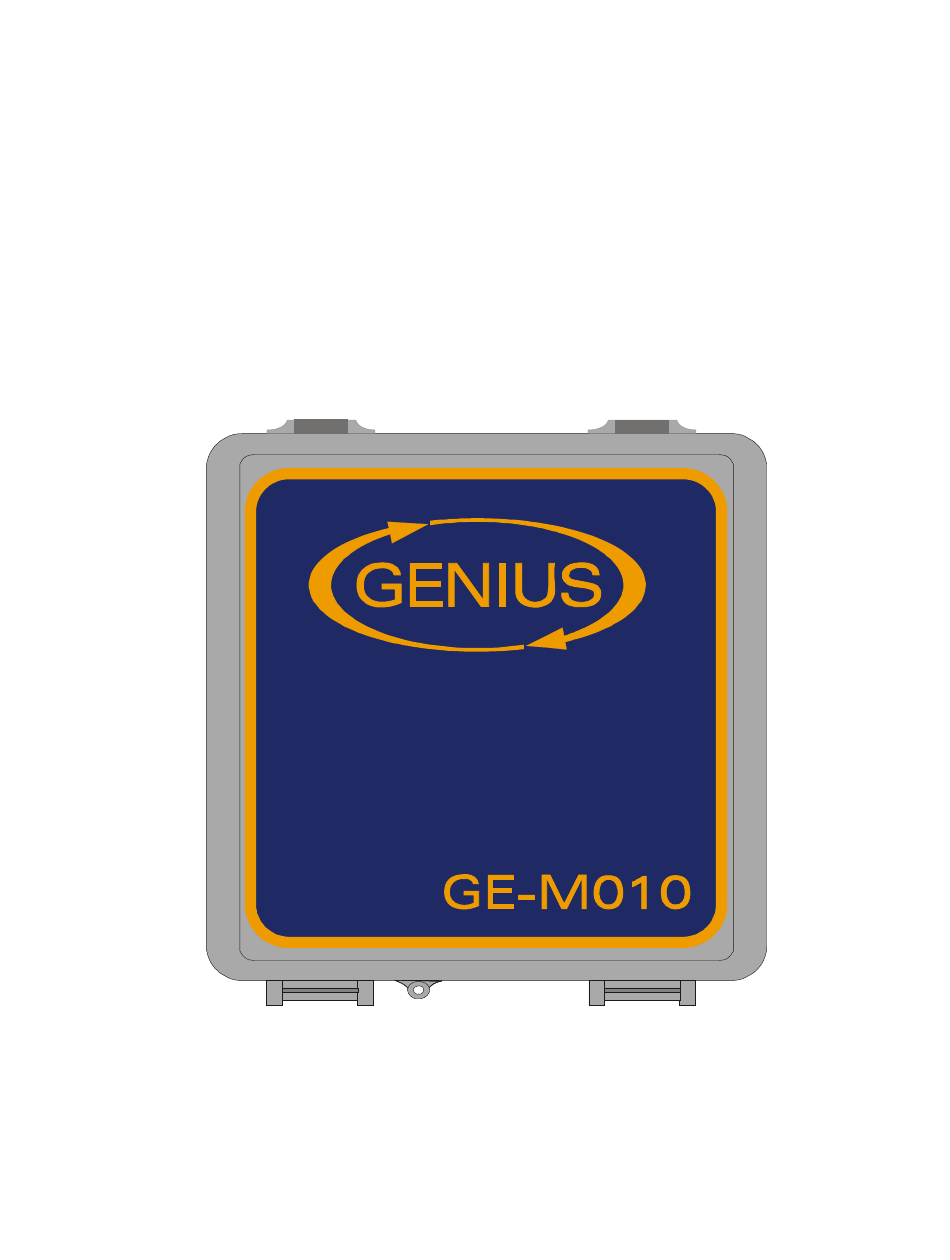

- Page 1 MANUEL GE-M010 2 Modules 0-10 Volts ou 0-20mA Guide d’Installation www.monitrol.com...
- Page 2 équipé d’une sortie MGCB. Le module GE-M010 est livré avec un boîtier en PVC beige non corrosif qui est étanche à l’humidité et à la poussière. Il est couvert par une garantie complète de deux ans.
- Page 3 Si ce n’est pas possible, utilisez des blocs d’espacement pour laisser l’air circuler entre le mur et le module. Le module GE-M010 doit être installé à l’endroit, avec les entrées de câbles vers le bas.
- Page 4 GE-M010 INSTALLATION Assemblage Le boîtier doit être installé dans un endroit qui permettra au couvercle d'être complètement ouvert. Attachez les quatre fixations aux quatre trous de support au dos du boîtier à l'aide des quatre vis incluses avec les fixations.
- Page 5 30 cm (1 pied). Si les câbles de basse et haute tension doivent se croiser, le croisement doit se faire à un angle de 90 degrés. 9. Alimentez le régulateur maitre et le module GE-M010. Vérifiez que le module GE-M010 n’est pas en mode secours (backup).
- Page 6 GE-M010 INSTALLATION Figure 2: Carte Électronique GE-M010 Page 6 www.monitrol.com...
- Page 7 GE-M010 INSTALLATION Figure 3: Connexion avec OUT 1 (même branchement pour OUT 2) POUR PLUS D’INFORMATION, VOIR LE MANUEL DU VARIATEUR DE FRÉQUENCE VARIATEUR DE FRÉQUENCE Figure 4: Connexion avec OUT 1 et REL 1 (même branchement pour OUT 2 et REL 2) POUR PLUS D’INFORMATION, VOIR...
- Page 8 GE-M010 INSTALLATION Figure 5: Connexion avec le Régulateur Maitre RÉGULATEUR MAITRE CARTE DE COMMUNICATION GE-M010 Page 8 www.monitrol.com...
- Page 9 GE-M010 INSTALLATION Spécifications DESCRIPTION VALEUR Température d’entreposage -20°C à 55°C (-4°F à 131°F) Température d’utilisation 0°C à 45°C (32°F à 113°F) Humidité 90% maximum sans condensation Poids 0,6 kg (1,4 lb) Dimensions 15 cm x 15 cm x 10 cm (5 15/16” x 5 15/16” x 3 9/16”)
- Page 10 GE-M010 GARANTIE Garantie Limitée Le produit assemblé et les composantes individuelles sont soumis à une inspection et une vérification rigoureuses afin d'assurer la fiabilité et la qualité maximale du produit. Cependant, la possibilité d'un bris et/ou d'un mauvais fonctionnement peut exister.
- Page 11 GE-M010 VER : 1.1 28 février 2011 www.monitrol.com...
