Saia-Burgess Controls AG
2.2.5
Logiciel

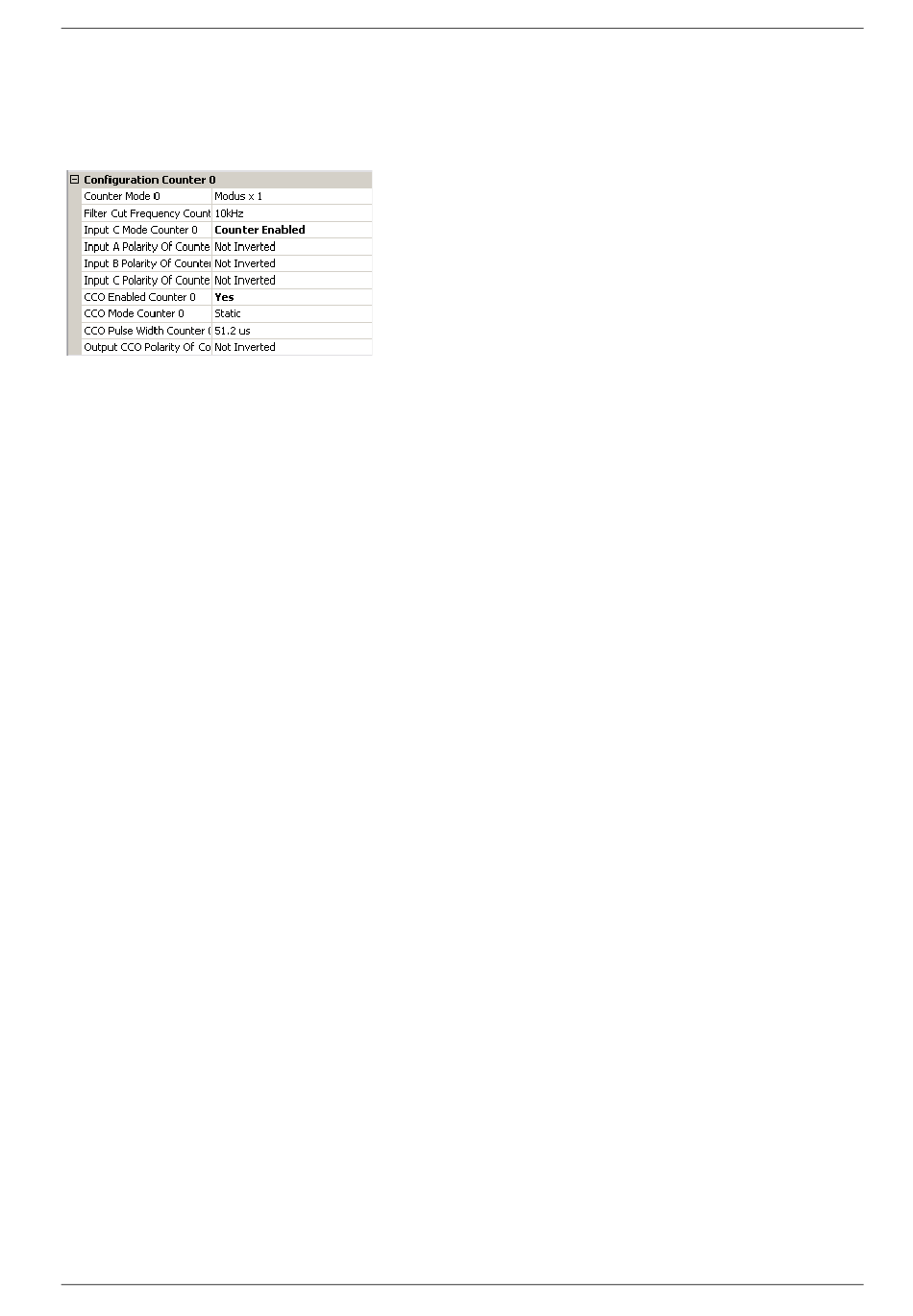

Les réglages initiaux du configurateur de périphériques sont indiqués ci-après :
Le configurateur de périphériques permet de configurer certains paramètres, mais pas tous. Il s'agit
simplement d'une configuration de base. Pour réaliser une configuration complète, il faut écrire les va-
leurs correspondantes dans le « registre de configuration des E/S » et le « registre de mode ». Pour
plus d'informations, veuillez vous reporter au chapitre 5.
2.2.6
Description du programme
Ce programme montre une utilisation simple du module PCD3.H114. Les paramètres de base sont
réglés via le configurateur de périphériques. Seul le compteur 0 est utilisé.
S'il n'y a aucun changement pendant l'exécution du programme, le compteur 0 s'incrémente à chaque
front montant de l'entrée A. Les différents indicateurs permettent de réaliser certaines opérations
comme la remise à 0, le préréglage, etc.
Mettez un indicateur à l'état haut pour voir l'effet. Si vous souhaitez changer n'importe quel paramètre,
vous devez d'abord modifier la valeur du registre, puis positionner l'indicateur correspondant. Les im-
pulsions de l'entrée A sont spécifiées sur la feuille Fupla. Dans cet exemple, les modes X2 et X4 ne
sont pas disponibles, car l'entrée B est toujours à l'état haut ; seule l'entrée A change d'état.
PCD2/3.H112/4 | Document 26-885 | Version FRA02 | 2015-06-02
Le programme retenu pour l'exemple met l'entrée B à l'état haut
et génère des impulsions sur l'entrée A. Dans cette configuration,
le compteur est incrémenté à chaque front montant de l'entrée A.
L'entrée C est configurée en mode « Counter Enable ». Elle est
mise à l'état haut par le programme.
La sortie CCO sera activée une fois la valeur du registre de
comparaison atteinte. Le mode CCO est statique, le paramètre
« CCO Pulse Width Counter 0 » n'a aucun effet ici.
