golmar G2+ NEXA MODULAIRE Manuel D'utilisation page 57

COLONNE 1
ART 4/
ART 7H/
ART 7W/
Habitation 8
Habitation 4
Habitation 3
C
Habitation 2
Habitation 1

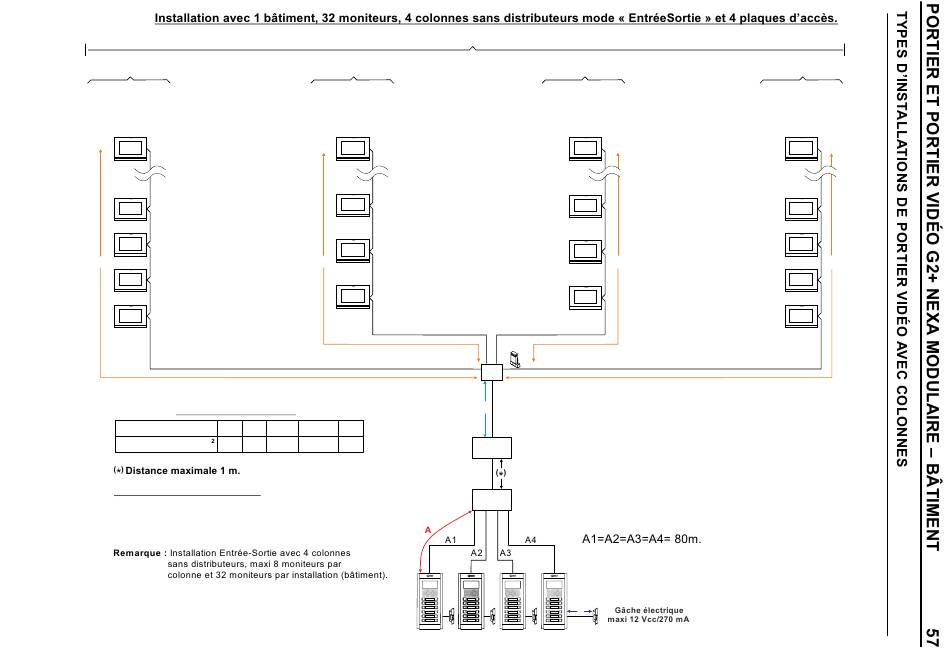

Distances et sections :
Câble flexible A B
80m 80m 80m
RAP-GTWIN/HF 2x1mm
Exemple de type d'installation :
- Avec 32 moniteurs ART 4 G2+/ART 4 G2+ LITE.
- Avec 32 moniteurs ART 7H G2+/ART 7 G2+ LITE.
- Avec 32 moniteurs ART 7W/G2+.
BÂTIMENT 1
COLONNE 2
ART 4/
ART 7H/
ART 7W/
Habitation 16
Habitation 11
Habitation 10
C
Habitation 9
C B+C D
130m 15m
COLONNE 3
ART 4/
ART 7H/
ART 7W/
Habitation 24
Habitation 19
Habitation 18
C
Habitation 17
FINAL LINEA
ON
D 4L -G2 +
B
FA-G2+
DPM-G2+
D
COLONNE 4
ART 4/
ART 7H/
ART 7W/
Habitation 32
Habitation 28
Habitation 27
C
Habitation 26
Habitation 25
