golmar G2+ NEXA MODULAIRE Manuel D'utilisation page 52

PORTIER ET PORTIER VIDÉO G2+ NEXA MODULAIRE – BÂTIMENT
SCHÉMAS D'INSTALLATION

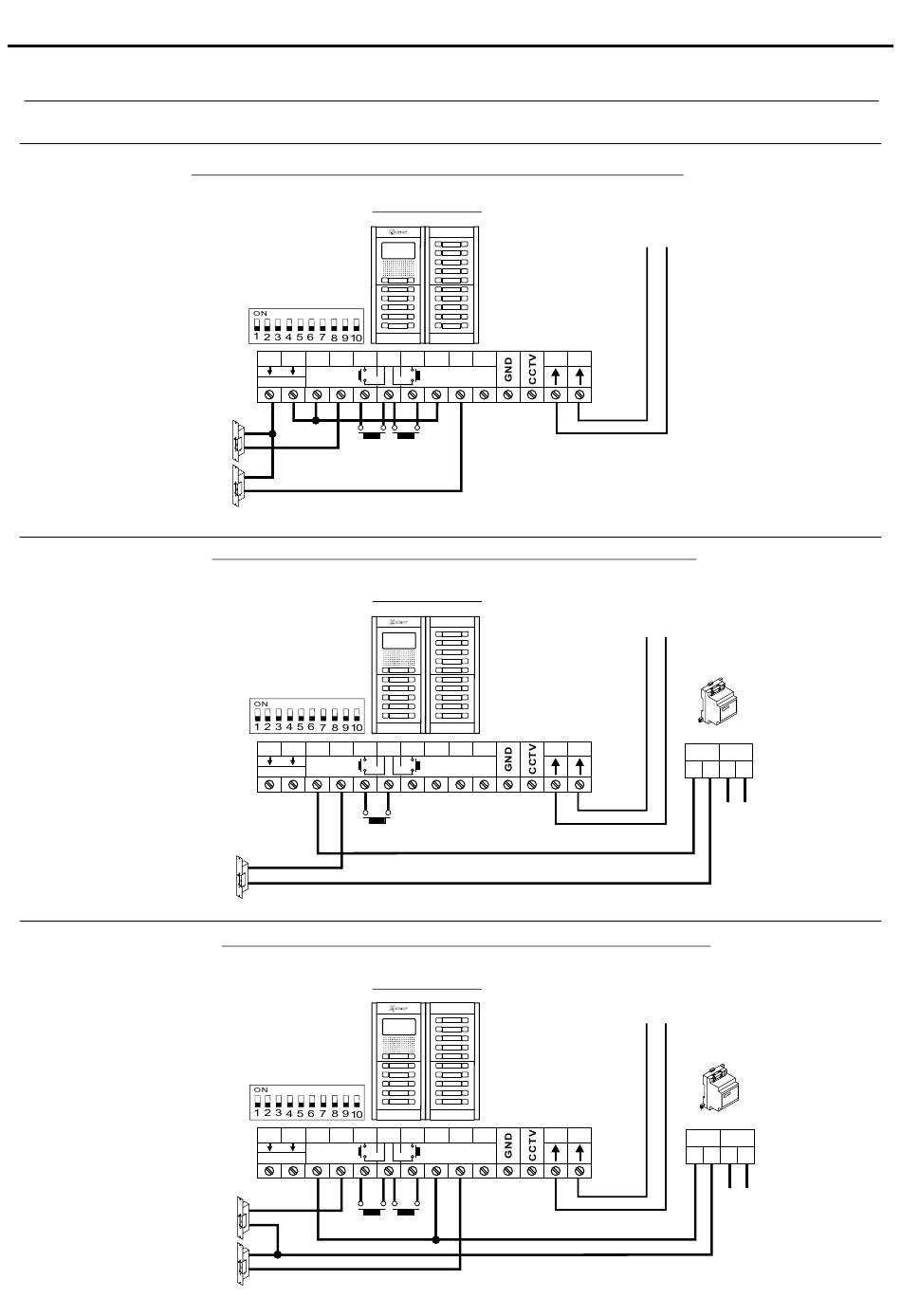

Connexion de gâche électrique de courant continu et alternatif Golmar
Gâche électrique
maxi 12 Vcc/270 mA
(1) Important : Installation avec 1 plaque d'accès et 2 gâches électriques de courant continu Golmar (voir remarque
quant au nombre d'OP à la page 50).
Gâche électrique
maxi 12 Vc /850 mA. a
( ) Important : Installer la varistance fournie avec le groupe phonique directement sur les bornes de gâche électrique.
*
Gâche électrique
maxi 12 Vc /850 mA. a
Important : Installer les varistances fournies avec le groupe phonique directement sur les bornes de gâche électrique.
( )
*
Connexion de 2 gâches électriques de courant continu avec « OP » :
_
+
C1 NA1 AP+
Relais 1
12Vdc
Connexion de 1 gâche électrique de courant alternatif avec « OP » :
_
+
C1 NA1 AP+
Relais 1
12Vdc
( )
*
Connexion de 2 gâche électrique de courant alternatif avec « OP » :
_
+
C1 NA1 AP+
Relais 1
12Vdc
( )
*
( )
*
Plaque d'accès
AP- AP+ C2 NA2 NC2
Relais 2
AP1 AP2
(1)
Plaque d'accès
AP- AP+ C2 NA2 NC2
Relais 2
AP1
Plaque d'accès
AP- AP+ C2 NA2 NC2
Relais 2
AP1 AP2
Alimentateur
FA-G2+
BUSBUS
Alimentateur
FA-G2+
TF-104
BUSBUS
SEC
~ ~
Alimentateur
FA-G2+
TF-104
BUSBUS
SEC
~ ~
52
« IMPORTANT »
PRI
~ ~
Réseau
230Vca
PRI
~ ~
Réseau
230 Vca
