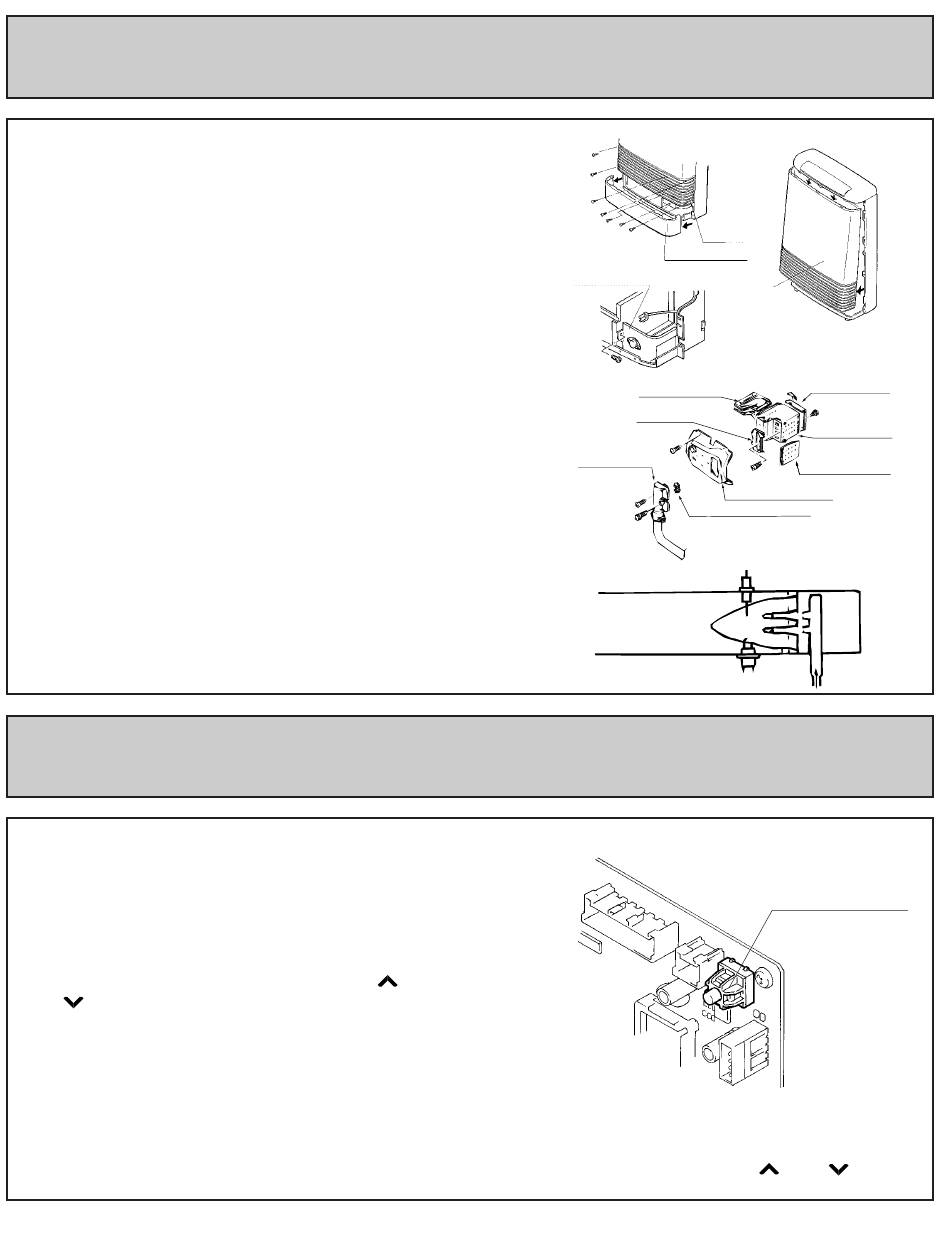

CONVERSION RHFE-201FA
1. Tenez les deux bouts du couvercle inférieur et tirez vers
vous afin d'enlever le couvercle. Le couvercle demeurera
en position (voir fig. 1).
2. Enlevez les 7 vis de la lucarne et les 2 vis au bas du
panneau avant. Relevez le panneau d'à peu près 4" et
passez-le au-dessus des attaches pui le tiennent en place
(voirfig. 2).
3. Enlevez 1 vis de la plaquette d'installation de l'interrupteur
de haute intensité. Placez l'interripteur hors de votre champ
de travail (voir fig. 3).
4. Enlevez le distributeur (2 vis), puis remplacez les 2 orifices
afin qu'ils correspondent au gaz à être utilisé (voir fig. 4 &
5). Vous référer aux donnés techniques à la page 5 afin de
déterminer les grandeurs appropriées des orifices pour le
modèle étant converti.
5. Enlevez le registre du bruuleur (1 vis), puis enlevez le
registre secondarire et remplacez-le avac un registre de
grandeur appropriee (voir fig. 4). Vous référer à la page 5
afin déterminer la grandeur requi se pour le gaz utilisé.
6. La pression de gaz DOIT être réglée de nouveau si l'on
convertit d'un type de gaz à l'autre. Suivre la marche à
suivre indiquée ci-dessous pour le réglage des pressions.
AJUSTAGE ET REGLAGE DE LA PRESSION DE GAZ
1. Eteignez l'appareil.
2. Retirez le taraud de test 1/8 NPT avec une clé à 6 pans de
3/16 et raccordez le manomètre de pression.
3. Une fois que l'appareil est à un arrêt complet, appuyez sur
le bouton de test «SW1» situé sur le haut du tableau PC
jusqu'à ce qu'il émette une signal sonore.
4. Sélectionnez le code de type de gaz correct qui doit apparaître
sur l'affichage LED en utilisant les boutons «
« »(bas). Le code du type de gaz sélectionné présentement
sera affiché. Voir ci-dessous pour les descriptions.
L1 : Unités à gaz propane à altitude normale.
L2 : Unités à gaz propane à haute altitude.
A1 : Unités à gaz naturel à altitude normale.
A2 : Unités à gaz naturel à haute altitude.
5. Après avoir sélectionné le réglage du gaz adéquat mentionné ci-dessus, appuyez sur le bouton de test «SW1»
pour enregistrer le code du type de gaz en mémoire. Le LED affichera alors «F1» pour la fonction correcte
Blocage Conduit. Si ce n'est pas le cas, réglez l'affichage sur «F1» en utilisant les boutons «
(Fig #1)
Interrupteur
de haute intensité
(Fig #3)
Distributeur
»(haut) et
– 6 –
Lucarne
Couvercle inférieur
Panneau
avant
Brûleur
Registre primaire
Plaquette d'installation
du boitier du brûleur
Orifices du brûleur principal
Flame Rod
Main Heat
Exchanger
Electrode
ESSAI INTERRUPTEUR
(Fig #2)
Support du brûleur
Boîtier du brûleur
Registre secondaire
(Fig. #4)
(Fig. #5)
» et « ».
