l'adresse DMX 1 où vous le
désirez dans la chaîne DMX : au début, à la fin, au milieu... Si un appareil s'est vu affecter l'adres-
se DMX 1, le contrôleur "sait" qu'il
doit lui envoyer toutes les données destinées à l'adresse 1, quelle que soit la position dudit appa-
reil dans la chaîne DMX.
CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS
1. Reliez la fiche XLR mâle (3 ou 5 points) du câble DMX à la sortie DMX (embase XLR femelle) du
premier appareil DMX
(par exemple, un contrôleur DMX).
2. Reliez le connecteur XLR femelle du câble DMX relié au premier projecteur à l'entrée DMX
(connecteur XLR mâle) de l'appareil
DMX suivant. Reliez la sortie DMX de cet appareil, selon le même méthode, à l'entrée DMX de
l'appareil DMX suivant, et ainsi de suite. Veillez à ce que tous les appareils DMX soient reliés en
série, et n'oubliez pas que les liaisons ne peuvent être partagées
sans utiliser de splitter actif. Ne pas dépasser le nombre maximal d'appareils par chaîne DMX,
soit 32.
Vous trouverez un choix complet de câbles compatibles DMX dans les gammes Adam Hall 3 STAR,
4 STAR et 5 STAR.
Si vous fabriquez vous-mêmes vos câbles, respectez les modalités de câblage DMX. En particulier
: Ne reliez jamais le blindage du câble
à la masse du connecteur, et vérifiez bien qu'en aucun cas le blindage du câble n'entre en contact
avec le corps du connecteur XLR.
Si le blindage entre en contact avec la masse, cela peut provoquer des courts-circuits et des
défaillances système.

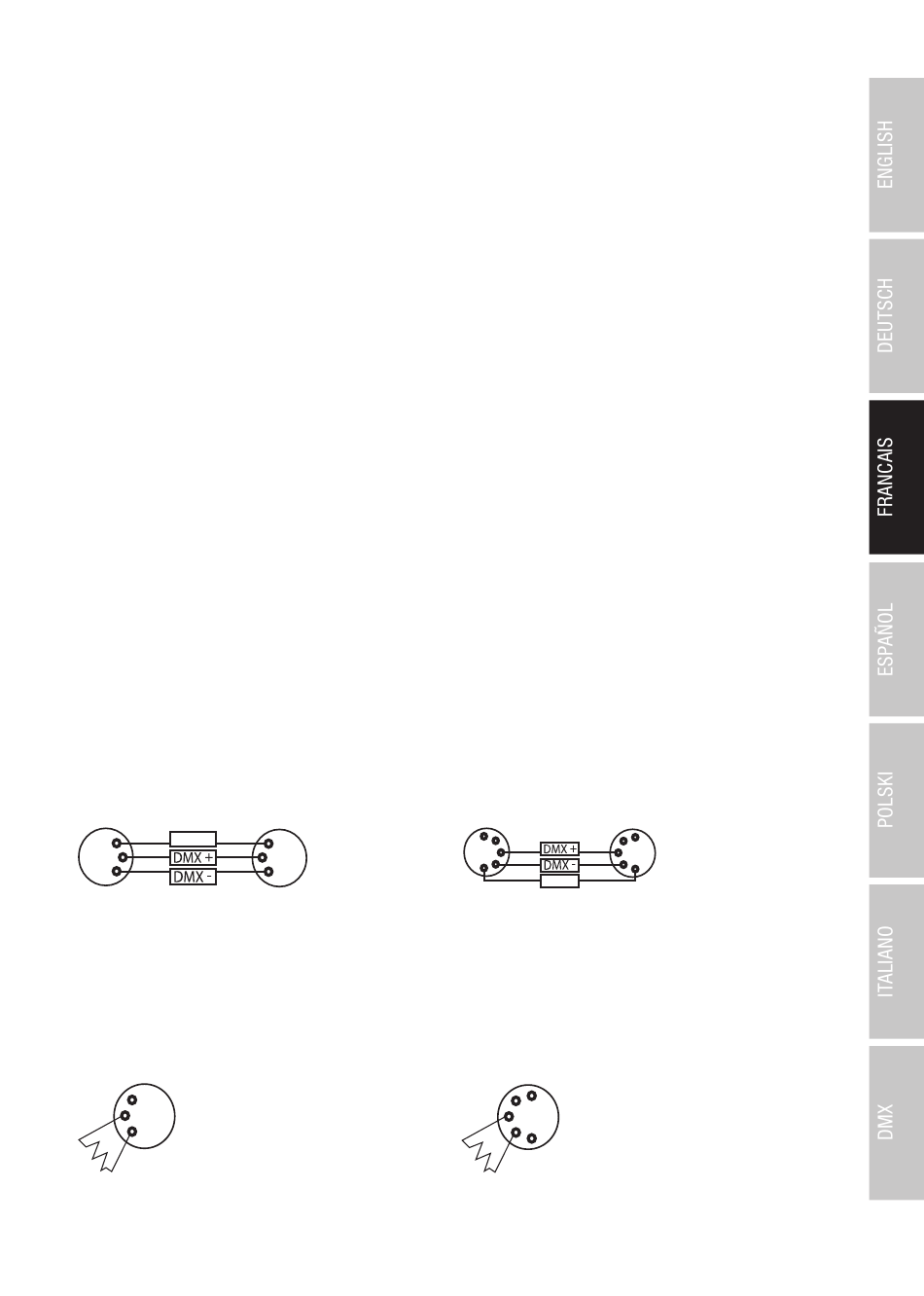

ASSIGNATION DES CONTACTS

Câble DMX avec connecteurs XLR 3 points :
points 4 et 5 ne sont pas câblés):
Shield
1
3
2
Pour éviter tout dysfonctionnement, le dernier appareil d'une chaîne DMX doit être équipé d'une
résistance de terminaison (120 Ohms, 1/4 Watt).
Connecteur XLR 3 points avec résistance de terminaison : K3DMXT3
Connecteur XLR 5 points avec résistance de terminaison : K3DMXT5
ASSIGNATION DES CONTACTS
Connecteur XLR 3 points
1
3
2
1
3
2
Câble DMX avec connecteurs XLR 5 points (les
5
4
4
3 3
2
2
1
Shield
Connecteur XLR 5 points
5
4
3
2
1
5
1
