6.2

DIAGNOSTICS

Dans les Diagnostics, l'écran de connexion s'affiche, où on doit indiquer le type d'interface à utiliser pour la lecture des paramètres : RS485 (l'interface
RS485 de l'appareil doit être sélectionnée en tant qu'esclave), USB ou Ethernet (l'interface Ethernet de l'appareil et le protocole Modbus TCP doivent
être actives).
La lecture des paramètres est alors effectuée et la fenêtre avec les paramètres généraux s'ouvre. Cette fenêtre indique le nom de l'appareil (tag),
son numéro de série (serial number), sa version de micrologiciel (firmware version) et son modèle (model). Elle indique également l'heure de l'horloge
de l'appareil (clock) par rapport à l'horloge de l'ordinateur (PC clock). Dans cette fenêtre, on peut voir divers paramètres de configuration de l'interface
RS485. À partir de l'interface Ethernet, l'état actuel (connecté ou non), le numéro IP et le numéro MAC sont affichés. Sur le Cloud, l'état actuel de la
connexion est affiché (normalement déconnecté, se connectant de temps en temps pour l'envoi et, après quelques secondes, se déconnectant à
nouveau) et le temps écoulé depuis le dernier envoi réussi (last push). Sur le côté droit de la fenêtre, il y a une indication de l'état de connexion de
l'IHM et de la clé USB, ainsi que de la capacité et de l'espace disponible de la mémoire flash interne et de la carte SD (une fois connectée). Enfin,
l'état actuel des enregistrements est indiqué et, lorsque le début et/ou la fin des registres avec commandes Modbus est active, il y a des boutons
permettent d'exécuter les actions respectives de fin et début des enregistrements.

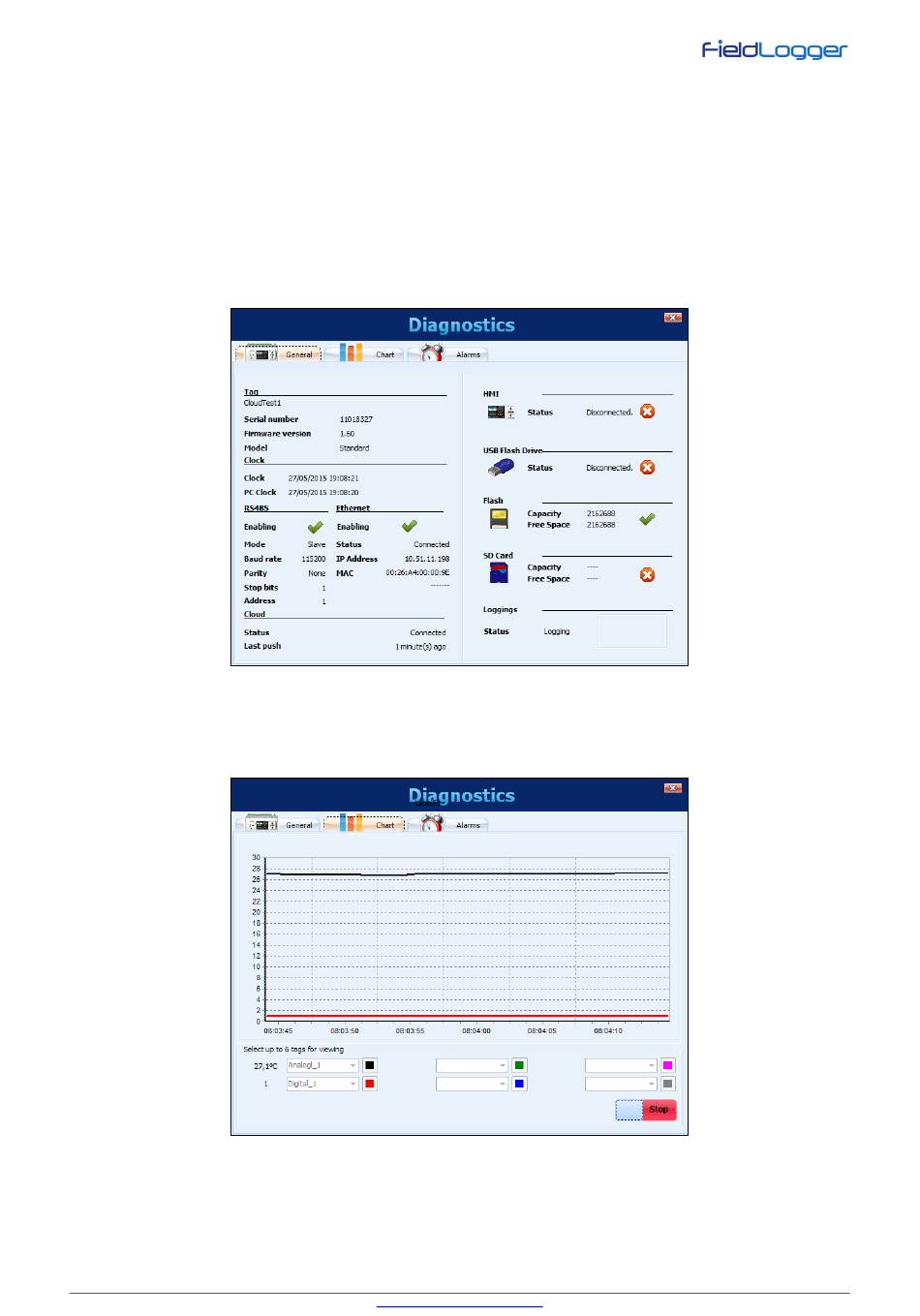

Figure 71 Diagnostics – état général
Dans l'onglet Chart, on peut sélectionner jusqu'à 6 canaux pour l'affichage sous graphique. Dans la partie inférieure, on peut sélectionner les canaux
à afficher et quelle couleur lui sera attribuée. Lorsque tous les canaux souhaités sont sélectionnés, cliquer sur le bouton « Start » et les valeurs des
canaux seront lues toutes les 2 secondes (environ) et seront tracées sur le graphique. Si un canal est dans un état d'erreur, la sélection du canal
sera affichée en rouge.
Figure 72 Diagnostics – surveillance des canaux
