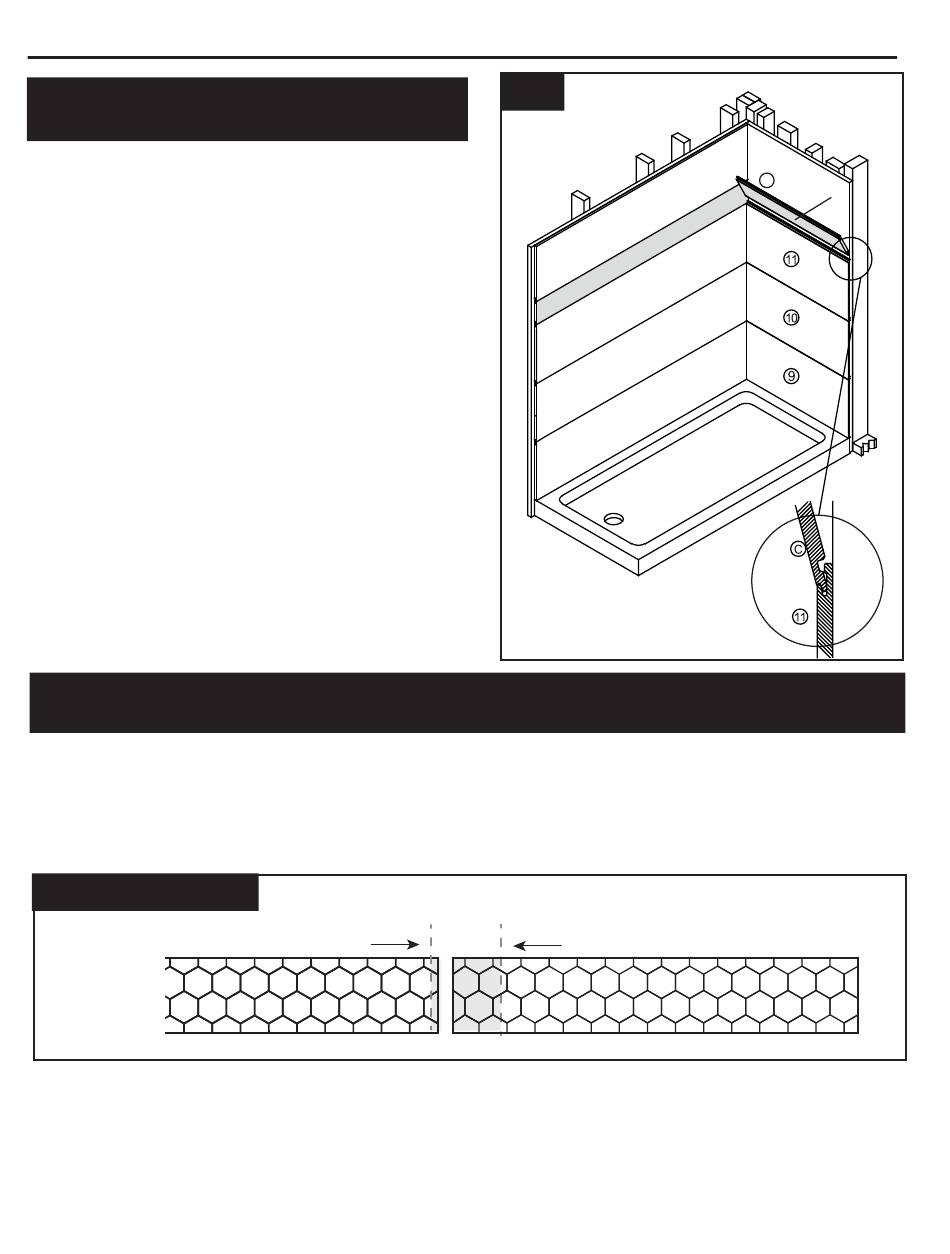

INSTRUCTIONS D'INSTALLATION DES PANNEAUX D'APPOINT LATÉRAUX GAUCHES/ÉTAPE 17
INSTALLATION POUR MODÈLE Nº
RFL603696-SSS / RFL603696-CSS
ÉTAPE 17.1: INSTALLER UN PANNEAU
D'APPOINT LATÉRAL DROIT (C)
17.1a. Repérez le panneau d'appoint latéral
droit (C) et placez-le sur une surface plane.
17.1b. En fonction de vos prises de mesure à
l'étape 1 (Prise de mesures), effectuez
toutes les découpes de plomberie requises,
conformément aux instructions de l'étape
2 (Découpes).
Remarque: Si vous n'utilisez pas la largeur
complète des panneaux latéraux gauches,
recoupez l'extrémité gauche ou intérieure
des panneaux; le coin arrière sera calfeutré
plus tard au cours de l'installation et tout
défaut de coupe peut être caché lors de
ce processus.
(Ne recoupez pas l'élément qui
s'emboîte, ajustez seulement la largeur.)
17.1c. Répétez les étapes 4c à 4e.
INSTALLATION POUR LE MODÈLE Nº
RFL603696-SMH (APPOINT HEXAGONAL)
ÉTAPE 17.2: INSTALLATION DU PANNEAU D'APPOINT LATÉRAL DROIT (C) HEXAGONAL
REMARQUE: L'ensemble comprend : (1) panneau d'appoint arrière hexagonal de 1,52 m (60
po) et (2) panneaux latéraux hexagonaux de 1,06 m (42 po) – Avec un supplément de longueur
du panneau pour permettre les recoupes d'ajustements. Les panneaux d'appoint hexagonaux
(A), (B) et (C) s'installent selon un modèle horizontal continu.
17.2 EXEMPLE
Panneau D'appoint
CENTRAL ARRIÈRE (A)
17.2a. Repérez le Panneau D'appoint Latéral Droit (C) et placez-le sur une surface plane.
17.2b. En fonction de vos prises de mesure à l'étape 1 (Prise de Mesures), recoupez comme
nécessaire depuis le bord gauche ou intérieur du panneau (C). La quantité recoupée
correspondra exactement au motif hexagonal sur le panneau central arrière (A).
(Ne recoupez pas l'élément qui s'emboîte, ajustez seulement la largeur.)
17.2c.
Répétez les étapes 4c à 4e.
17.1
COUPER
COUPER
17
Panneau D'appoint
LATÉRAL DROIT (C)
42"
Panneau
C
D'appoint
