3. INSTALLATION

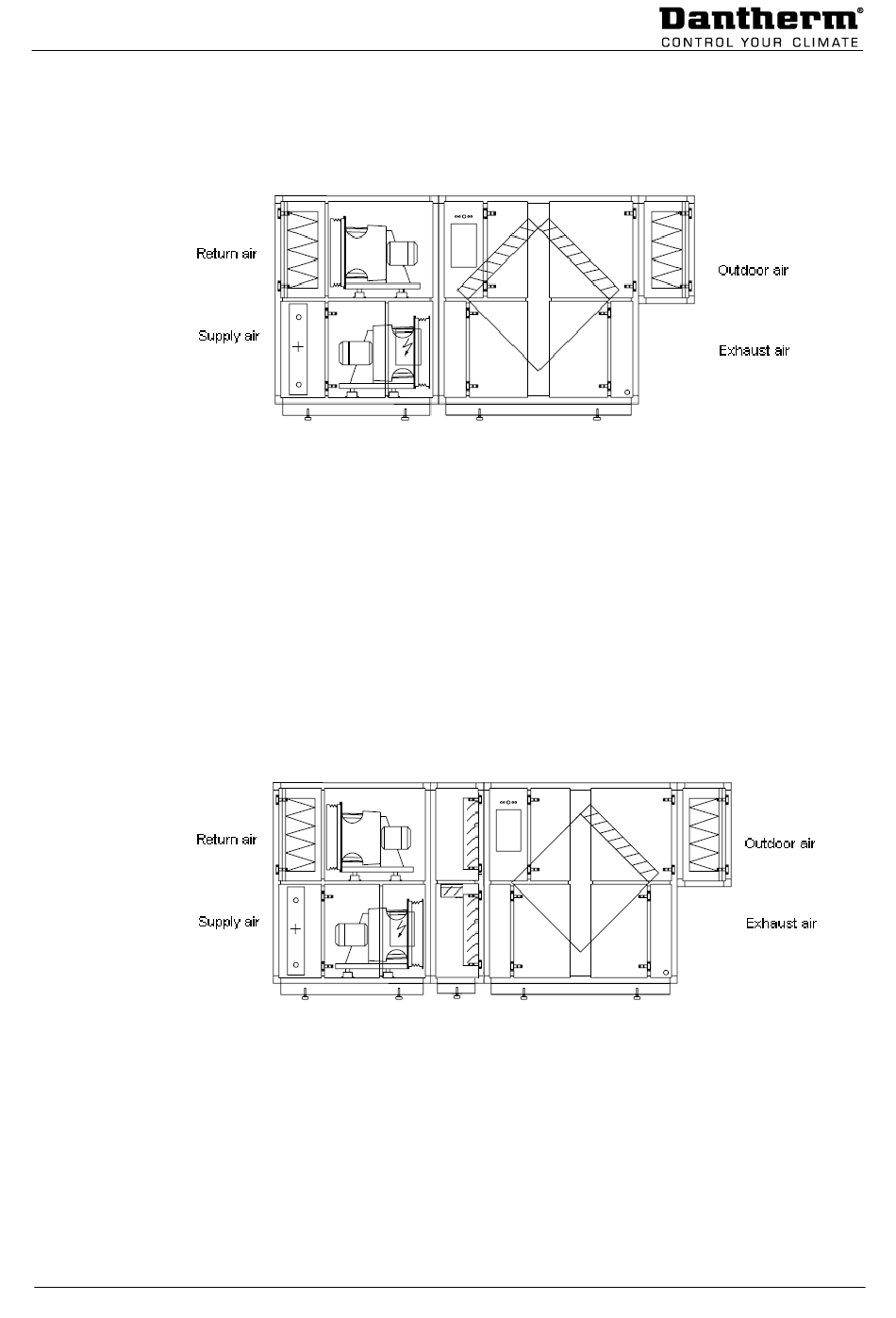

3.1.2 Conception de l'unité DanX — XKS avec une chambre de mélange intégrée
DanX – XKS consiste en un échangeur thermique à flux croisés et d'une chambre de
mélange intégrée.
De gauche à droite, l'unité est faite des différents composants / modules qui suivent :
1)
2)
3)
4)
*Si l'unité est équipée avec des ventilateurs centrifuges à la place d'un ventilateur encastré,
la batterie de chauffage du LPHW est située avant le ventilateur d'air extérieur !
3.1.3 Conception de l'unité DanX — XK avec un module de mélange séparé
DanX – XK consiste en un échangeur thermique à flux croisés et d'une chambre de
mélange séparée.
De gauche à droite, l'unité est faite des différents composants / modules qui suivent :
1)
2)
3)
4)
5)
*Si l'unité est équipée avec des ventilateurs centrifuges à la place d'un ventilateur encastré,
la batterie de chauffage du LPHW est située avant le ventilateur d'air extérieur !
Une batterie de chauffage avec un ventilateur d'air extérieur en dessous*.
Un ventilateur et un filtre d'air repris au-dessus.
Échangeur thermique à flux croisés.
Filtre d'air extérieur au-dessus.
Une batterie de chauffage avec un ventilateur d'air extérieur en dessous*.
Un ventilateur et un filtre d'air repris au-dessus.
Module de mélange.
Échangeur thermique à flux croisés.
Filtre d'air extérieur au-dessus.
