3. INSTALLATION
3.2 Installations des modules
Avant de placer les modules selon l'ordre prescrit, les poutres en bois croisées ou les
palettes doivent être retirées (voir le chapitre 3,1) et les pieds livrés séparément doivent être
montés sur le support. Pour ce faire, il faut suivre les étapes suivantes:
•
Déballez le module, ouvrez la porte d'inspection et sortez la boîte contenant les pieds
et les rails d'assemblage de l'unité.
•

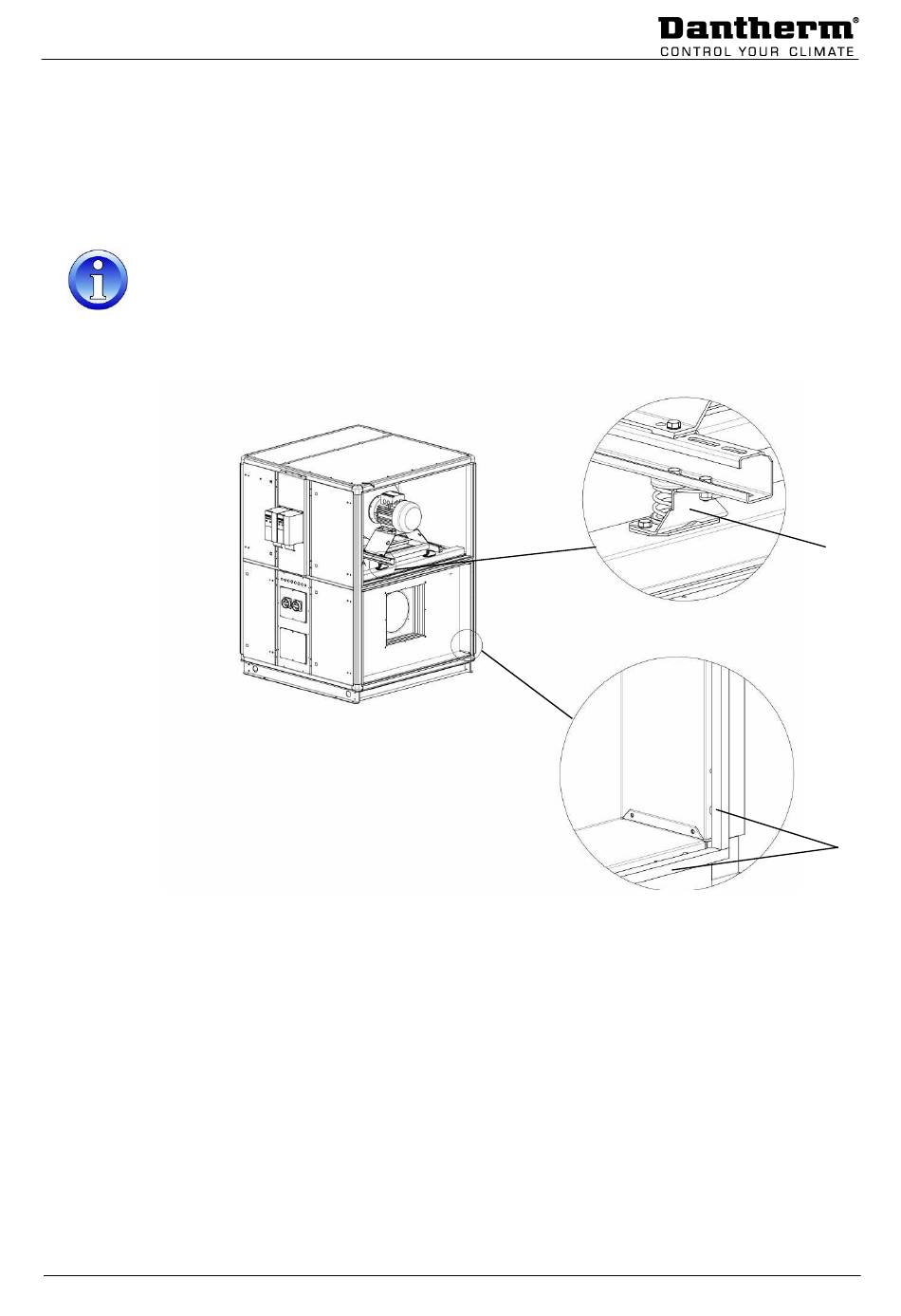

Sur les modules de ventilation, retirez les supports de transport (1) qui tiennent le
ventilateur en place (seulement les registres à ressort vibrant), car il est plus simple
de le faire maintenant qu'une fois que l'unité a été assemblée (voir le schéma).
•
Examinez les joints en caoutchouc (2) au bout de chaque module afin de s'assurer
qu'ils ne sont ni endommagés ni lâches. Ceci est très important, car il est impossible
de remplacer les joints une fois que les modules ont été assemblés.
•
Soulevez l'unité avec un monte-charge ou une monte-palette et dévissez les poutres
en bois croisées.
•
Vissez les pieds au support (voir le schéma) et placez le module aussi près que
possible de là où il devrait être installé. Une fois les pieds montés, on ne peut bouger
les modules que de quelques millimètres, sinon les pieds risquent de se plier ou
même de casser. Si vous devez déplacer les modules plus loin que cela, utilisez un
chariot élévateur ou un monte-palette.
8
1
2
