3. INSTALLATION
3.2.2 Disposer les modules les uns sur les autres
Une fois l'installation des modules inférieurs terminée (voir le chapitre 3.2.1), les modules à
mi-hauteur peuvent être placés sur les modules inférieurs de la manière suivante.
•
Soulevez le module avec un chariot élévateur, séparez-le de sa palette et placez-le
sur le module inférieur.
•
Utilisez une sangle pour placer les modules aussi prêts que possible les uns des
autres. Les sangles ne devraient être montées qu'en dessous et/ou au-dessus des
modules.
•
Utilisez les rails d'assemblage tel que décrit dans le chapitre 3.2.1, pas seulement
verticalement, mais aussi horizontalement, pour connecter un module supérieur au
module cité en-dessous.
3.2.3 Modules de filtre à suspendus à mi-hauteur

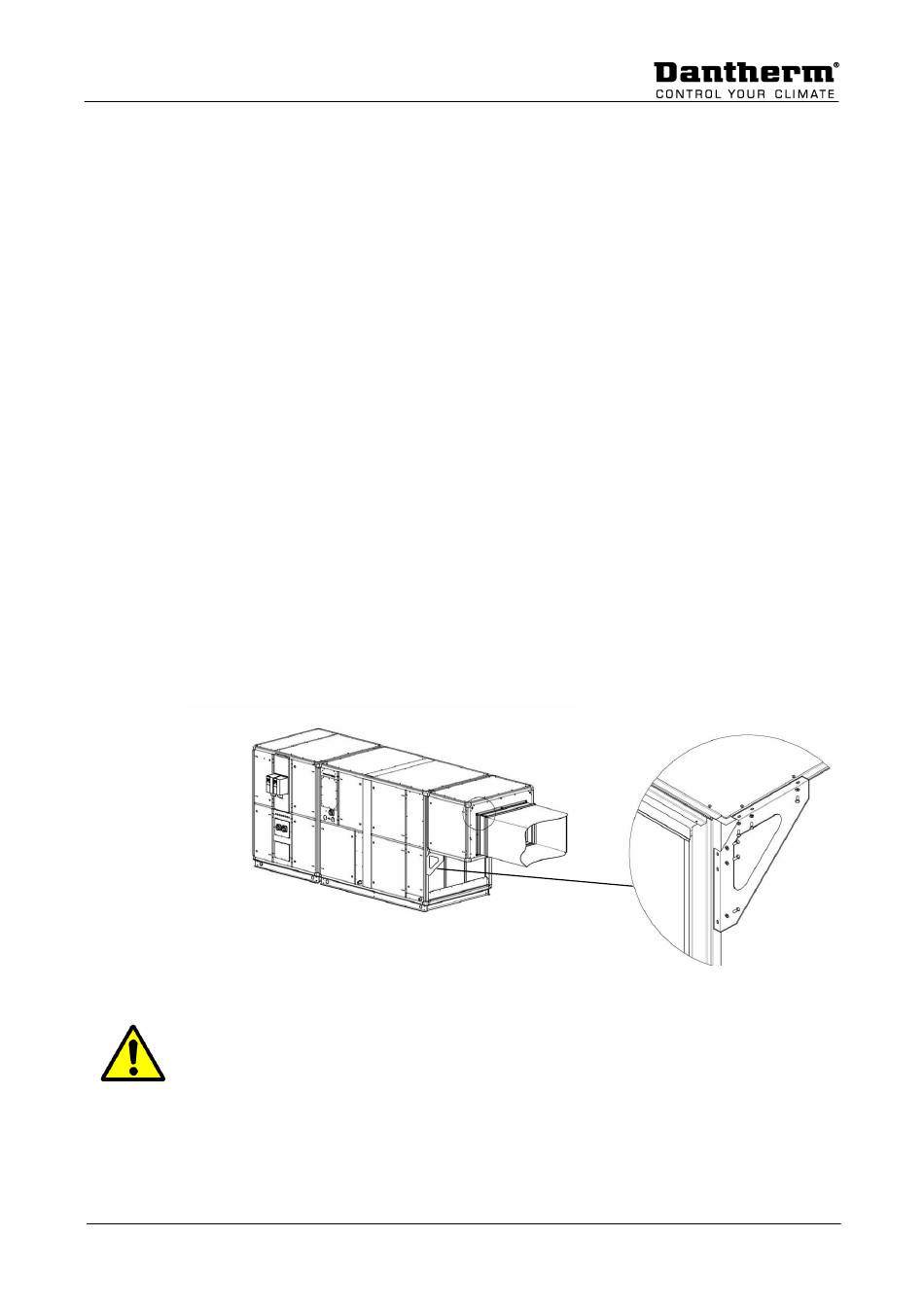

Les modules de filtre suspendus à mi-hauteur sont montés sur un ensemble de crochets de
support (vous les trouverez dans une boîte située à l'intérieur du module).
Suivez les étapes suivantes pour assembler les modules :
•
Vissez les deux crochets à l'extrémité du châssis de l'unité DanX à l'aide des boulons
fournis avec les crochets.
•
Soulevez le module de filtre et placez-le sur les crochets.
•
Fixez le module de filtre avec les rails d'assemblage sur le dessus et les côtés de
l'unité DanX. Les rails d'assemblage ne peuvent être utilisés que sur trois côtés et pas
en dessous du module.
•
Utilisez les vis auto-perforantes pour fixer le module de filtre aux crochets de support.
Important :
Si la longueur du module dépasse 880 mm ou comporte d'autres fonctionnalités que la
filtration, le module doit être soutenu à son extrémité libre, afin d'éviter que le module ne
penche.
Ce support n'est pas fourni dans l'ensemble.
