3. INSTALLATION
3. Inst allation
3.1 Introduction
Il existe trois modèles d'unité DanX de base pour la ventilation des piscines. Votre unité
DanX pourrait être légèrement différente de ces modèles. Si vous avez des doutes sur la
manière d'assembler les différents modules, veuillez demander à votre distributeur les
schémas techniques exacts de l'unité. Veuillez vous référer à la plaque de type sur le côté
inspection de l'unité pour savoir si vous allez installer une unité XWPS ou XK(S).
Les unités présentées dans les schémas de ce manuel sont toujours de type main gauche,
avec l'air extérieur qui arrive du côté main droite. Si vous avez une unité de type main droite,
tous les composants de l'unité se trouvent de l'autre côté.
L'assemblage des modules DanX ne devrait être effectué que par des spécialistes formés
ou par des personnes supervisées par du personnel autorisé.Il est de la responsabilité de
l'installateur de lire et comprendre ce guide ainsi que les autres informations fournies.

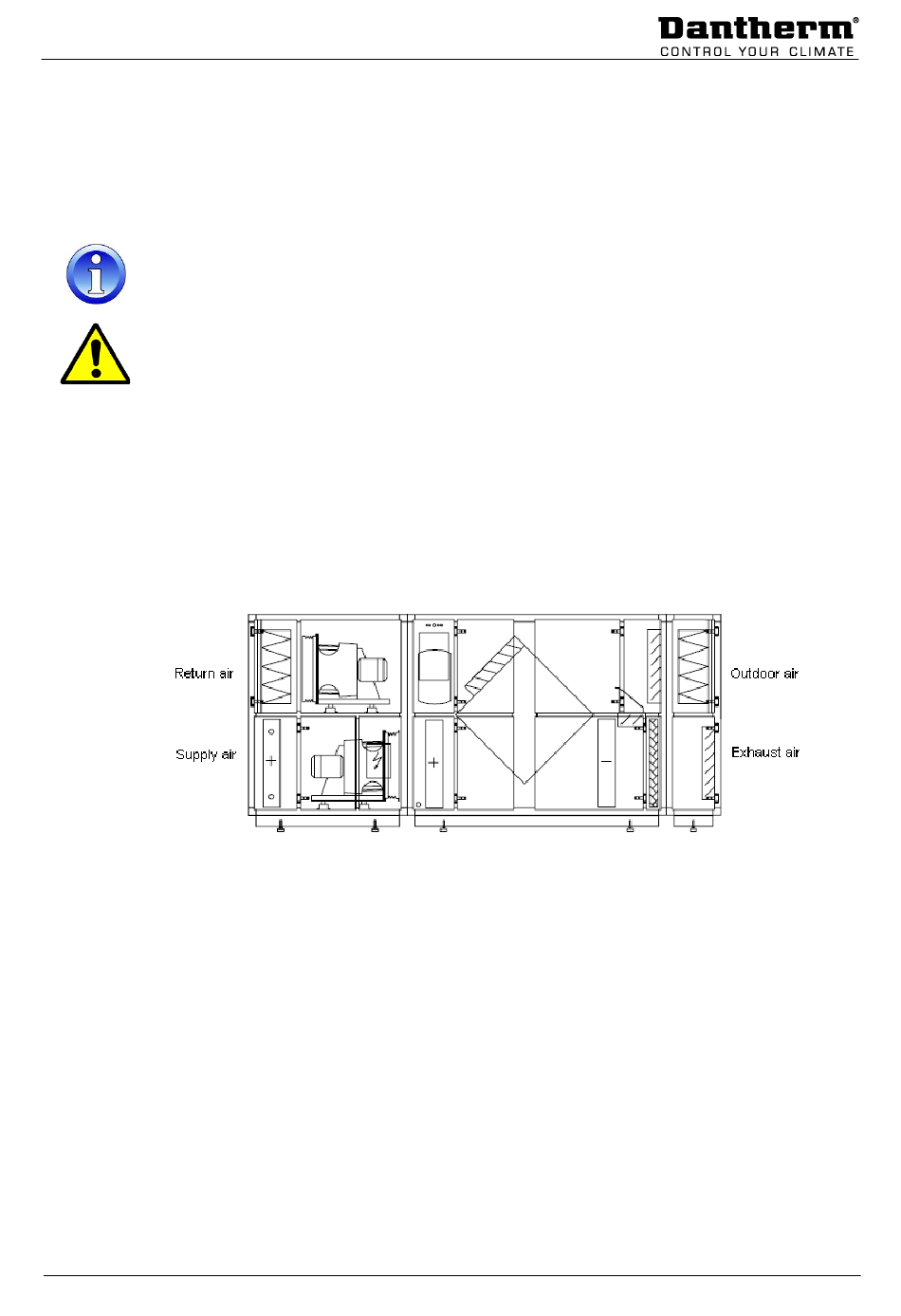

3.1.1 Conception de l'unité DanX – XWPS
L'unité DanX – XWPS consiste en un échangeur thermique à flux croisés combiné avec une
pompe à chaleur actionnée par un compresseur dans le même module. Le circuit de
refroidissement est monté dans le module XWPS et rempli avec du réfrigérant. Il ne requiert
pas d'installation supplémentaire.
De gauche à droite, l'unité est faite des différents composants / modules qui suivent :
1)
Une batterie de chauffage avec un ventilateur d'air extérieur en dessous*.
2)
Un ventilateur et un filtre d'air repris au-dessus.
3)
Un échangeur thermique à flux croisés avec une pompe thermique.
4)
Un registre d'air rejeté avec un filtre d'extérieur au-dessus.
*Si l'unité est équipée avec des ventilateurs centrifuges à la place d'un ventilateur encastré,
la batterie de chauffage du LPHW est située avant le ventilateur d'air extérieur !
6
