83315304 1/2023-12 Ch
Notice de montage et de mise en service
Unité intérieure pompe à chaleur Biblock® WBB 12 ... WBB 20
4 Montage
4.1 Conditions de mise en œuvre
Local d'installation
Avant le montage, s'assurer :
que les cotes d'écartement sont respectées [chap. 4.2]
que la place disponible permet également la mise en œuvre des conduites de
fluide frigorigène
que le local d'implantation respecte le volume minimum indiqué
que les accès sont libérés et que leur capacité de charge est assurée
[chap. 3.4.13]
de la capacité de la surface de pose à résister à la charge ainsi que la planéi-
té du sol
que la place disponible permet également la mise en œuvre des raccorde-
ments hydrauliques
que le local est sec et protégé contre le gel
Volume minimal du local d'implantation selon EN 378-1 : 2016+A1 : 2020
Conduites de fluide frigorigène
≥ 5 m ... ≤ 15 m
4.2 Installation

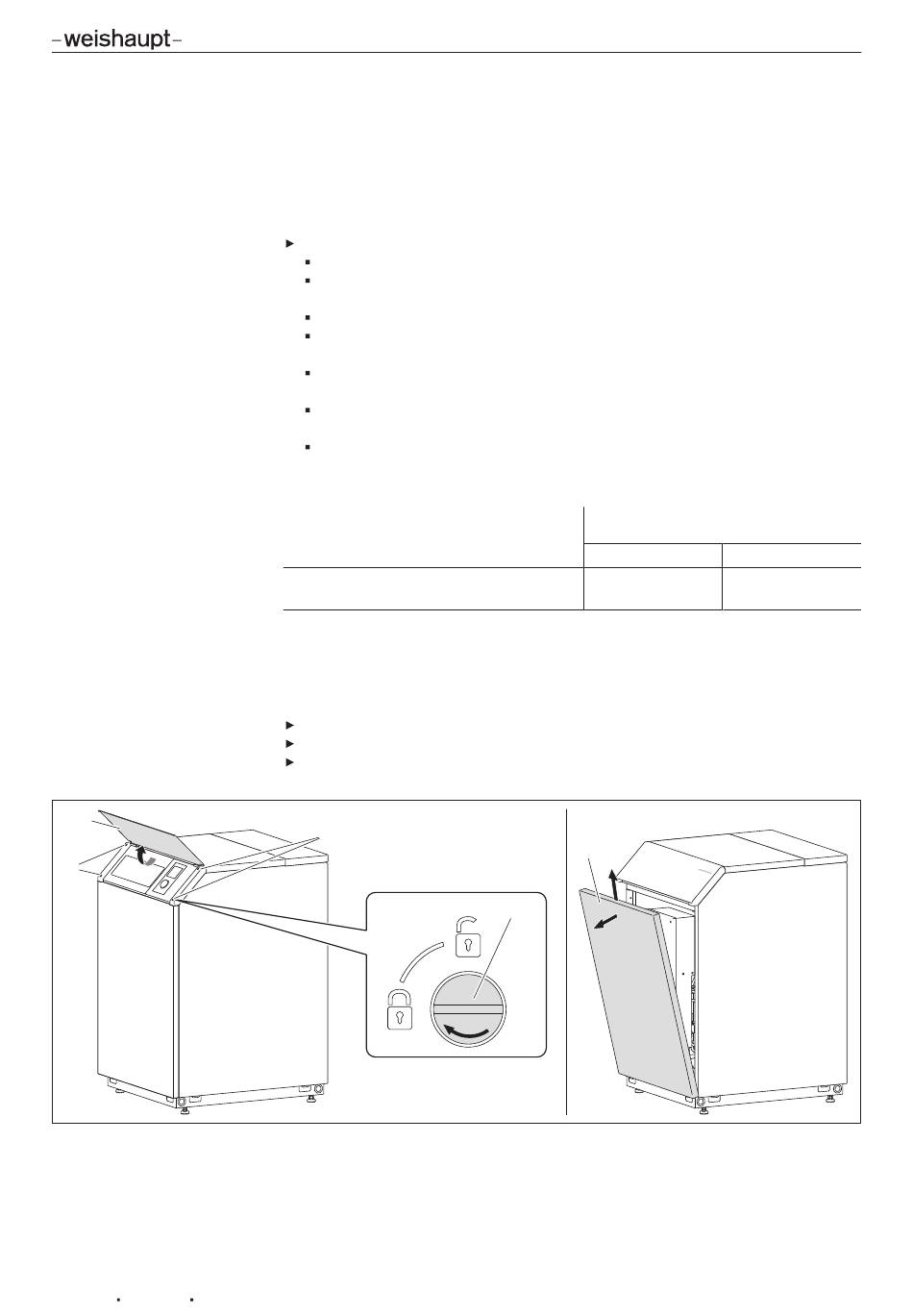

Dépose de l'habillage
Ouvrir le capot de l'unité électronique 1.
Tourner les vis 2 de 90°.
Tirer l'habillage 3 vers l'avant, puis procéder à sa dépose dans un mouvement
vers le haut.
2
29-184
Volume minimal du local d'implanta-
tion
WBB 12
15 m³
3
2
4 Montage
WBB 20
18,5 m³
