INSTALLATION
Travaux préparatoires

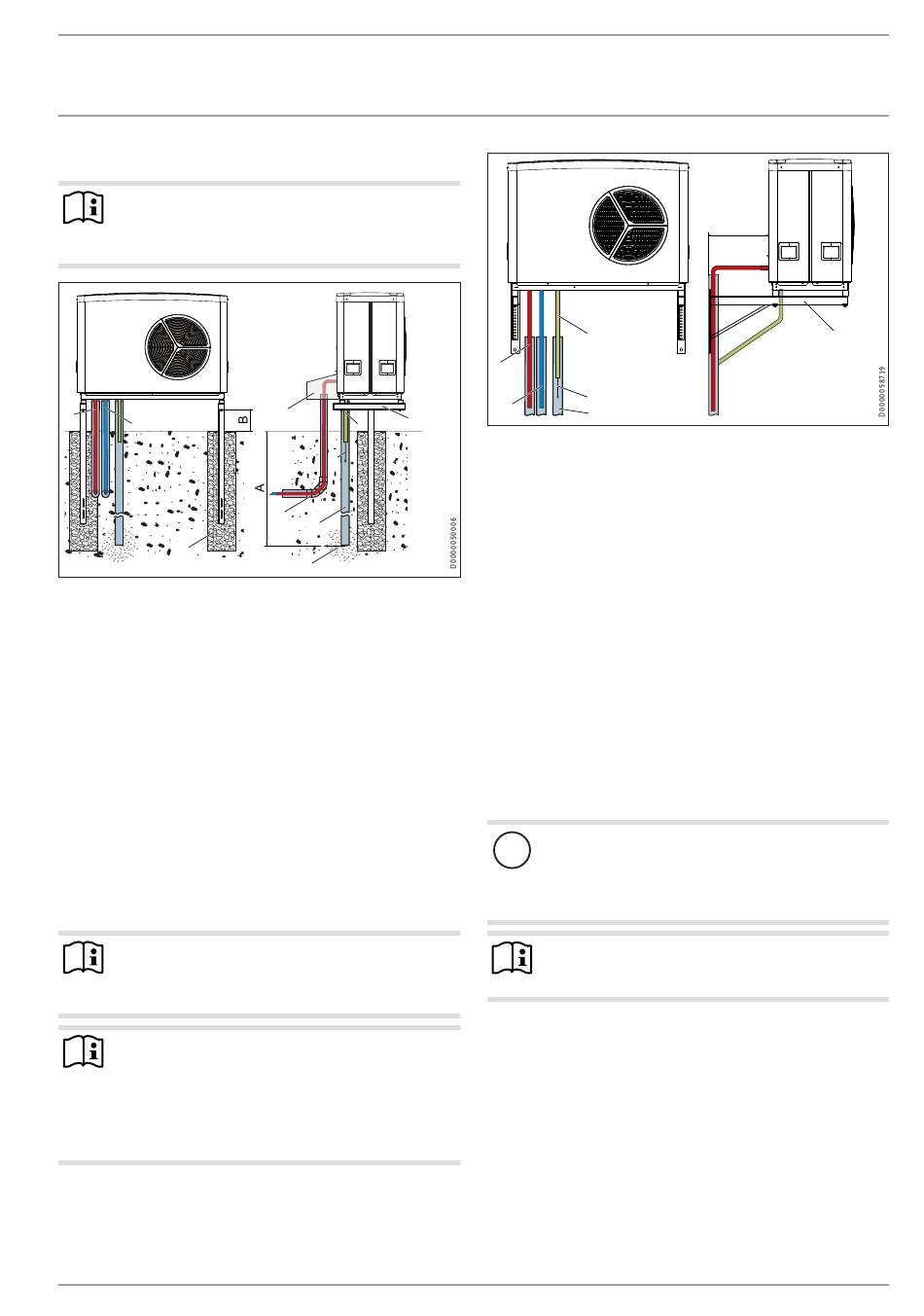

9.5.2 Console-socle SK 1
Remarque
f Installez une résistante traçante lors du montage sur
f
la console murale ou la console-socle (voir chapitre
« Raccordement électrique / Résistance traçante »).
1
2
4
A Profondeur hors gel
B 300
1 Départ chauffage
2 Retour chauffage
3 Tube d'installation pour conduite d'alimentation
4 Fondation
5 Console-socle
6 Lit de gravier
7 Tuyau d'écoulement des condensats
8 Écoulement des condensats
9 Résistance traçante
10 Capot de protection
f Veillez à vérifier les limites de résistance statique de la
f
console-socle utilisée.
f Relevez les entraxes des trous de fixation sur le schéma des
f
cotes et des raccordements (voir chapitre « Données tech-
niques / Cotes et raccordements »).
9.5.3 Console murale WK 2
Remarque
f Installez une résistante traçante lors du montage sur
f
la console murale ou la console-socle (voir chapitre
« Raccordement électrique / Résistance traçante »).
Remarque
Pour éviter tout désagrément provoqué par la transmis-
sion de bruits solidiens, n'installez pas la console murale
sur les murs extérieurs de pièces à vivre ou de chambres
à coucher.
f Posez la console murale sur un mur de garage par
f
exemple.
www.stiebel-eltron.com
10
5
8
9
3
7
6
3
1
4
2
5
1 Départ chauffage
2 Retour chauffage
3 Écoulement des condensats
4 Résistance traçante
5 Tuyau d'écoulement des condensats
6 Console murale
f Veillez à vérifier la tenue mécanique de la console murale
f
mise en place.
f Relevez les entraxes des trous de fixation sur le schéma des
f
cotes et des raccordements (voir chapitre « Données tech-
niques / Cotes et raccordements »).
9.6
Gestionnaire de pompe à chaleur WPM
Le gestionnaire de pompe à chaleur WPM est requis pour le fonc-
tionnement de l'appareil. Il régule l'intégralité de l'installation de
chauffage.
f Lors de l'installation, observez les instructions d'installation
f
du WPM.
9.7
Ballon tampon
Dommages matériels
!
Pour le mode de rafraîchissement par ventilo-convec-
teurs, un ballon tampon isolé empêchant la condensation
est absolument nécessaire. La résistance électrique de
secours / d'appoint doit être raccordée.
Remarque
Pour le mode de rafraîchissement par le chauffage au
sol, le ballon tampon n'est pas absolument nécessaire.
Afin de garantir un fonctionnement fiable de l'appareil, nous re-
commandons d'utiliser un ballon tampon.
Le ballon tampon sert au découplage hydraulique des débits des
circuits de la pompe à chaleur et du chauffage ainsi que de source
d'énergie pour le dégivrage.
f En cas de fonctionnement sans ballon tampon, veuillez res-
f
pecter les indications figurant au chapitre « Débit minimal
avec régulation pièce par pièce par télécommande pour les
installations sans ballon tampon ».
WPL A | WPL AC | WPL AS | WPL ACS |
≥300
6
11
