UTILISATION
Compatibilité de l'appareil
AVERTISSEMENT Blessure
!
L'appareil peut être utilisé par des enfants de 8 ans et
plus ainsi que par des personnes aux facultés physiques,
sensorielles ou mentales réduites ou par des personnes
sans expérience sous surveillance ou après formation à
l'utilisation en toute sécurité de l'appareil si les dangers
potentiels ont été compris. Ne laissez pas des enfants
jouer avec l'appareil. Ni le nettoyage ni la maintenance
relevant de l'utilisateur ne doivent être effectués par des
enfants sans surveillance.
AVERTISSEMENT Blessure
!
f Pour des raisons de sécurité, n'utiliser l'appareil
f
que si le boitier est fermé.
2.3
Label de conformité
Voir la plaque signalétique sur l'appareil.
3.
Compatibilité de l'appareil
La tour hydraulique peut être utilisée en association avec les
pompes à chaleur air/eau suivantes :
- HPA-O 3-8 CS Plus
- HPA-O 7-13 (C)(S) Premium
- WPL 13/18 E, WPL 13/18 cool
- WPL 15-25 A(C)(S)
- WPL 33 HT(S)
- WPL 07-17 ACS classic
- WPL 19-24 I, A
4.
Description de l'appareil
L'appareil est un module hydraulique pour les pompes à chaleur
AIR / EAU implantées en extérieur et est installé en montage
mural dans l'enveloppe thermique du bâtiment. Le raccordement
hydraulique de l'appareil s'effectue par le bas. Des raccords sont
prévus sur l'appareil pour le départ de la pompe à chaleur, de
l'installation de chauffage et de l'échangeur de chaleur pour la
production d'eau chaude sanitaire ainsi que pour un tuyau d'éva-
cuation à partir de la soupape de sécurité.
L'appareil intègre un vase d'expansion à membrane d'une capacité
de 24 l, un circulateur de chauffage haute efficacité dimensionné
conformément à la puissance de chauffe, un chauffage d'appoint /
de secours électrique et le gestionnaire de pompe à chaleur WPM.
Particularité du module hydraulique HM avec barrette de
raccordement ASL-HM
Sur la barrette de raccordement ASL-HM, des raccords sont en plus
disponibles pour le retour de la pompe à chaleur, de l'installation
de chauffage et de l'échangeur de chaleur pour la production ECS.
De plus les raccords sont pourvus de vannes d'arrêt à bille pour
simplifier l'installation.
4.1
Gestionnaire de pompe à chaleur WPM
Le gestionnaire de pompe à chaleur prend en charge les processus
de commande et de régulation.
4
| HM(S) | HM(S) Trend
5.
Maintenance et entretien
Dommages matériels
!
Les travaux de maintenance, comme le contrôle de la
sécurité électrique, ne doivent être effectués que par un
installateur.
Un chiffon humide suffit pour l'entretien des pièces en plastique.
N'utilisez aucun produit de nettoyage abrasif ou corrosif.
Nous recommandons de demander à votre installateur d'effectuer
une inspection régulière (détermination de l'état effectif) et, si
nécessaire, de procéder à une maintenance (rétablissement de
l'état de consigne).
6.
Aide au dépannage
Appelez l'installateur si vous ne réussissez pas à éliminer la cause
du problème. Communiquez-lui le numéro indiqué sur la plaque
signalétique pour qu'il puisse vous aider plus rapidement et plus
efficacement. La plaque signalétique se trouve en haut à l'avant,
sur le côté droit ou gauche de l'appareil.

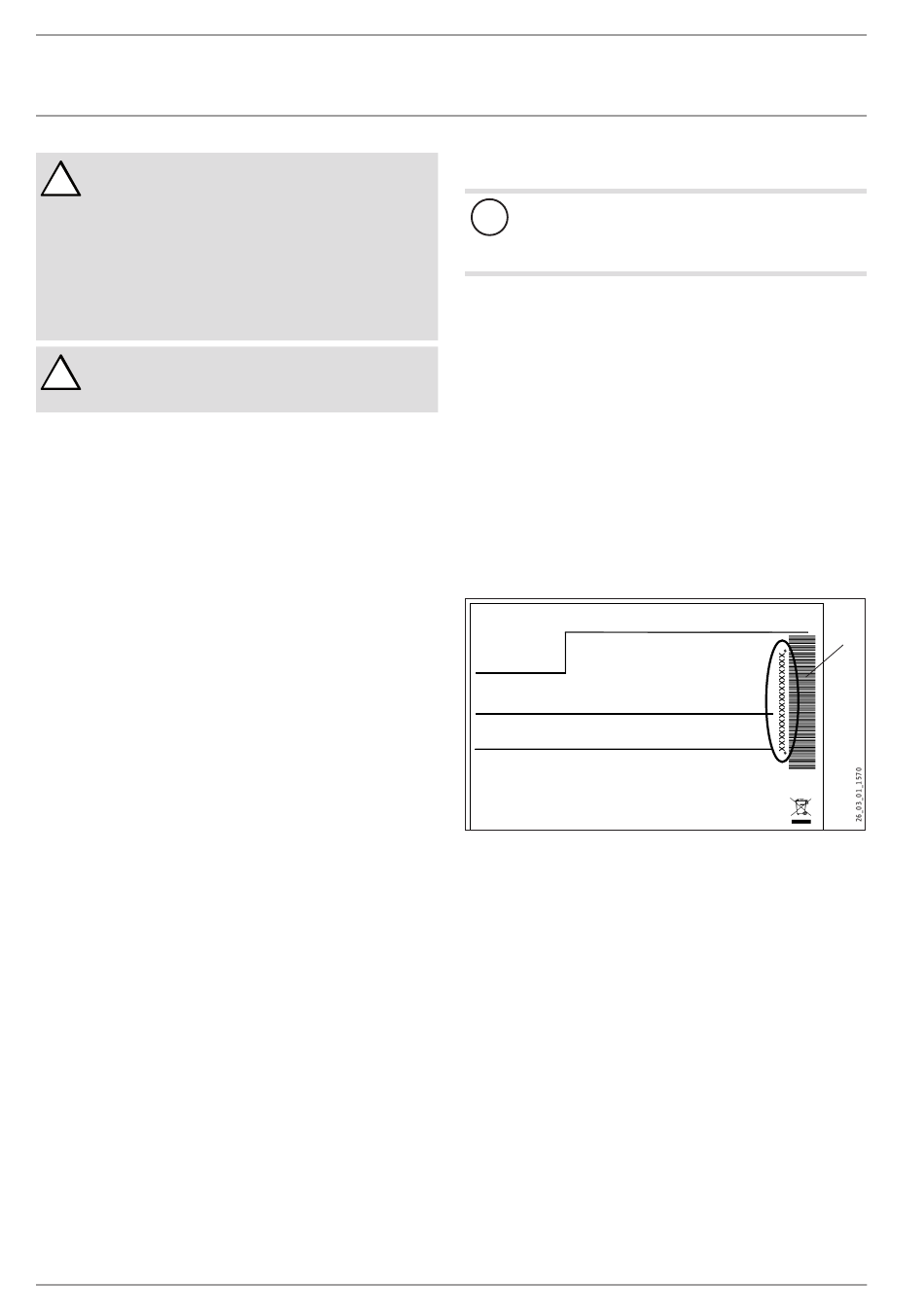

Exemple de plaque signalétique
Montageanweisung beachten! Dichtheit geprüft!
1 Numéro sur la plaque signalétique
Made in Germany
www.stiebel-eltron.com
1
