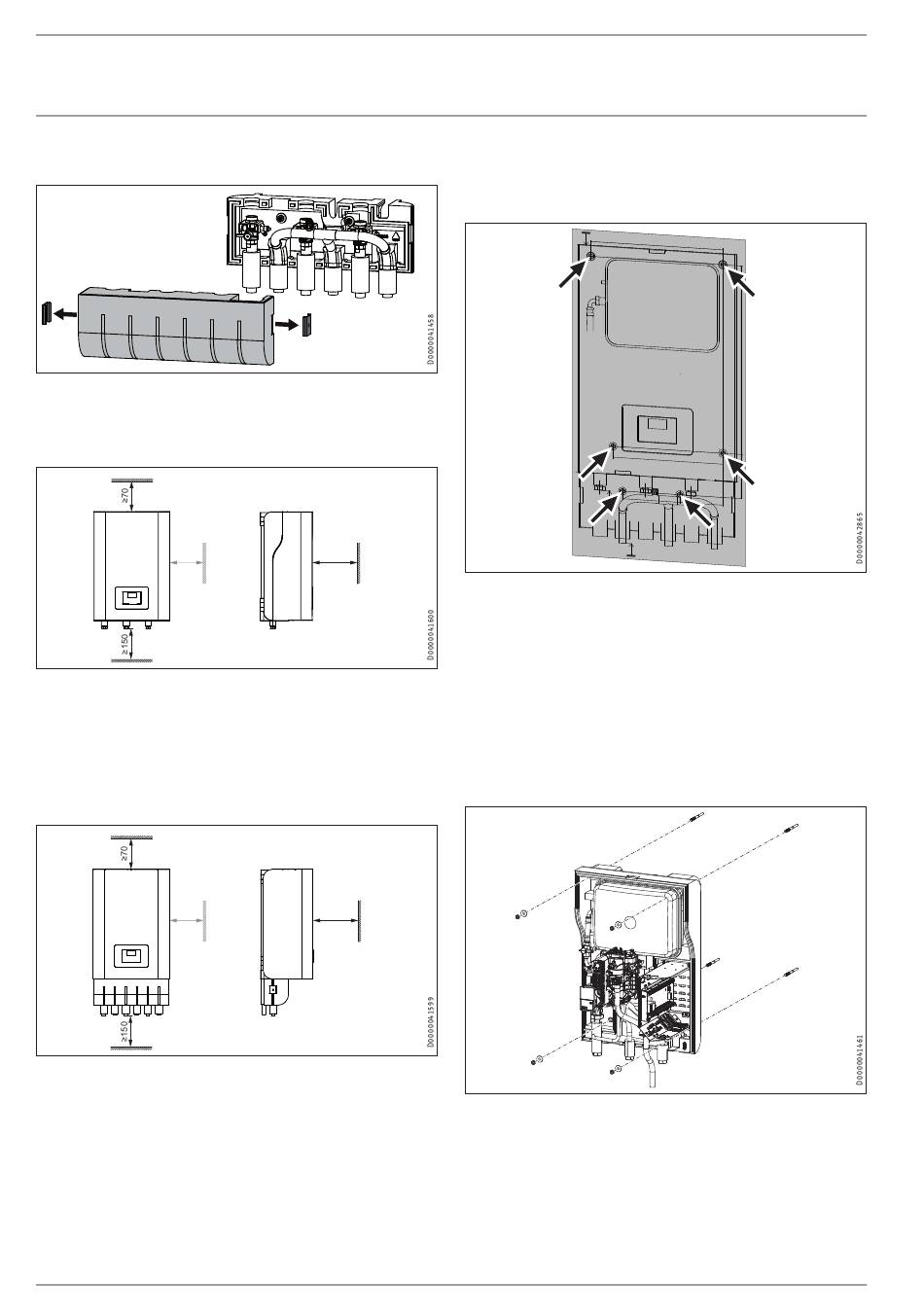

INSTALLATION
Montage
ASL-HM
9.3
Distances minimales
HM (S) | HM(S) Trend sans ASL-HM
≥400
f Respectez les distances minimales pour permettre les tra-
f
vaux d'entretien sur l'appareil.
Si l'appareil n'est pas installé dans une niche, nous conseillons de
laisser à droite un dégagement de 400 mm pour le raccordement
électrique.
HM(S) | HM(S) Trend avec ASL-HM
≥400
f Respectez les distances minimales pour permettre les tra-
f
vaux d'entretien sur l'appareil.
Si l'appareil n'est pas installé dans une niche, nous conseillons de
laisser à droite un dégagement de 400 mm pour le raccordement
électrique.
6
| HM(S) | HM(S) Trend
9.4
Généralités
≥1000
f Positionnez le gabarit de montage horizontalement à l'em-
f
placement souhaité. Le gabarit de montage se trouve dans le
carton d'emballage.
f Tracez les trous de perçage sur le mur. Notez que les deux
f
trous inférieurs ne sont nécessaires qu'en association avec le
ASL-HM.
f Percez les trous.
f
f Introduisez-y les chevilles adaptées.
f
f Vissez les goujons dans les chevilles.
f
HM(S) | HM(S) Trend sans ASL-HM
≥1000
f Enfichez l'appareil sur les goujons et placez les ron-
f
delles fournies. Immobilisez l'appareil avec les écrous
correspondants.
Montage mural
