Rea®Clematis® E-Tilt, E-Tilt Plus

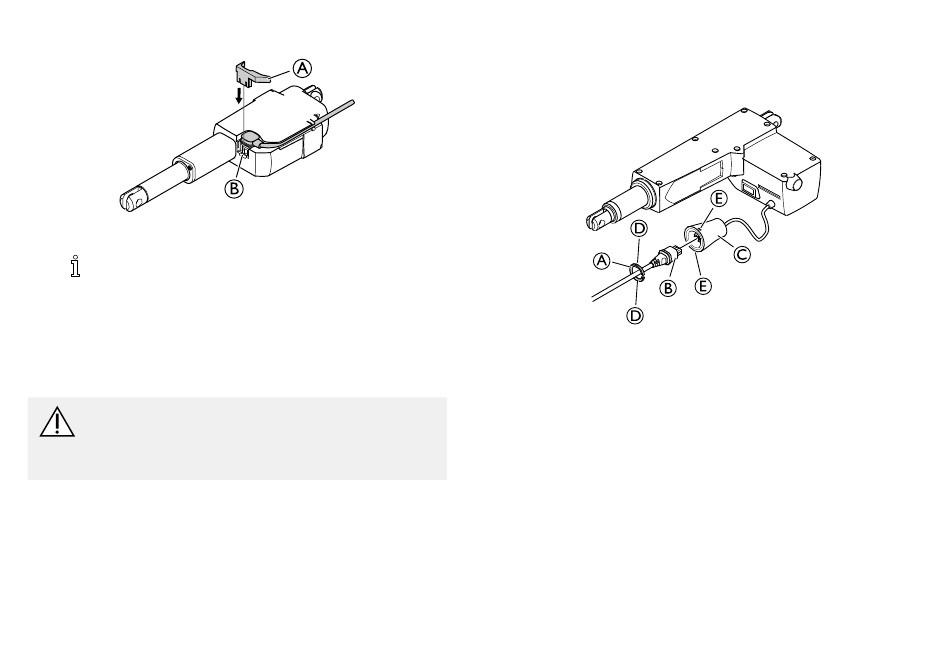

Montage du câble et du verrou de câble
1. Raccordez le câble au vérin du dossier B.
Vérifiez que le câble est complètement enfoncé
dans la prise avant d'ajouter le verrou de
câble A.
2. Fixez le verrou de câble A en le poussant complètement
dans le vérin du dossier.
3. Placez le câble dans le logement sur le côté du vérin
du dossier.
ATTENTION !
Risque d'endommagement du produit
– Le verrou de câble doit toujours être monté
sur le vérin.
16
A
B
5.5 Verrou de câble — vérin d'inclinaison du
siège
Fixation du câble et du verrou de câble
D
A
B
D
1. Branchez le câble du vérin d'inclinaison du siège B dans
la prise C.
2. Insérez la bague de verrouillage A dans la prise C.
3. Les clips de fixation D doivent s'enclencher dans les
trous de verrouillage E pour fixer le câble.
Retrait du câble et du verrou de câble
1. Appuyez sur les clips de fixation D et, tout en les
maintenant, retirez la bague de verrouillage A.
2. Débranchez le câble B de la prise C.
E
C
E
1605757-B
