FD-Next18

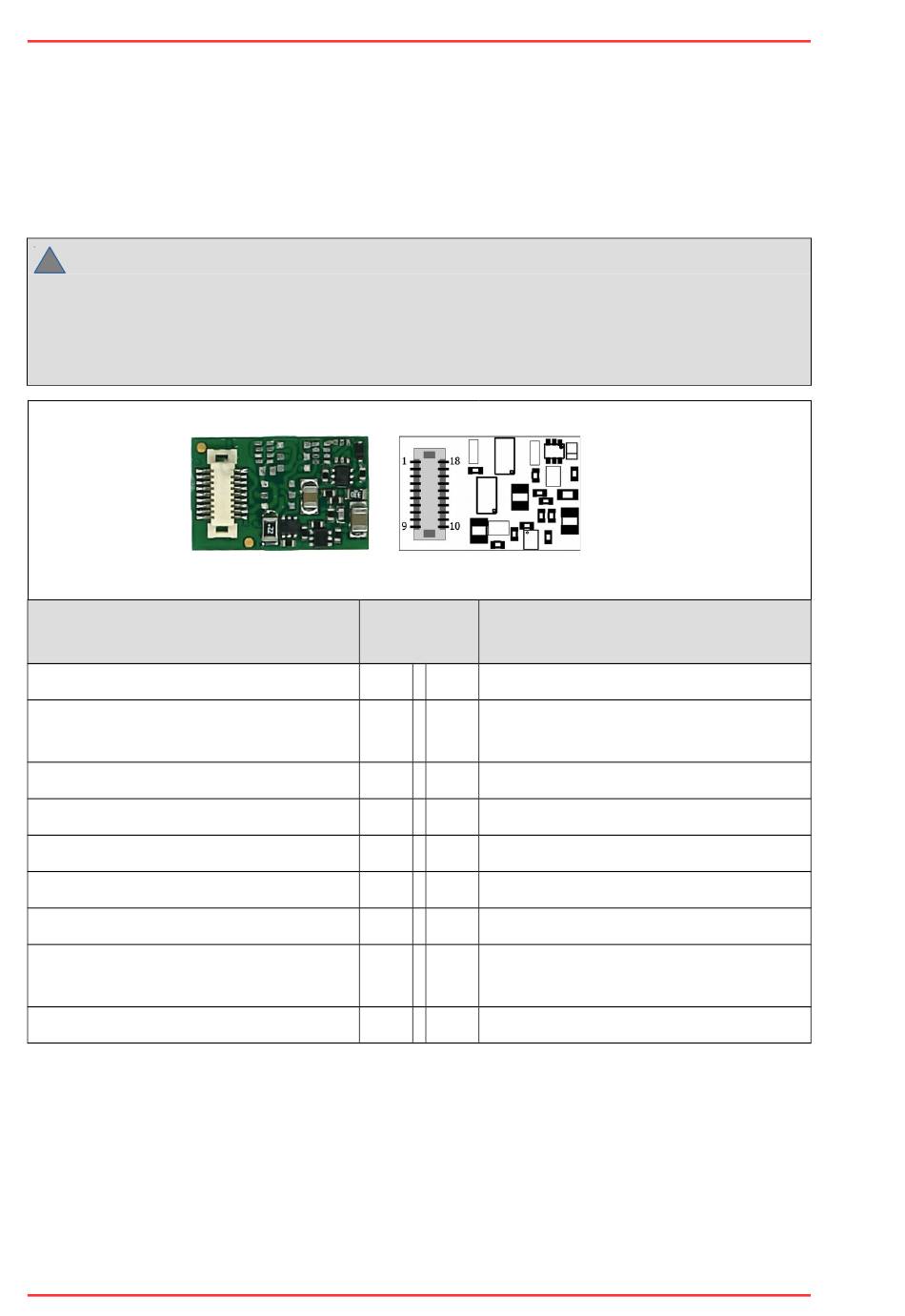

3.4. Affectation des connexions FD-Next18 | Face avant
Le décodeur de fonctions FD-Next18 possède une interface Next18 correspondant à RCN-118
pour le raccordement aux véhicules équipés en usine d'une interface correspondante. Vous
pouvez utiliser le décodeur dans des véhicules sans interface Next18 si vous connectez une
platine d'adaptation supplémentaire (par ex. article n° 70-01050 ou 70-01051).
A noter :
!
En principe, il est possible d'utiliser le FD-Next18 dans des véhicules qui ne sont pas équipés
en usine d'une interface Next18. Dans ce cas, tenez compte des caractéristiques électriques
des connexions et veillez à ne pas dépasser les valeurs autorisées. Dans le cas contraire, le
décodeur pourrait être endommagé (le cas échéant de manière irréparable).
FD-Next18
Face avant
Interface Next18
Affectation selon RCN-118
Roues droites
non affecté
AUX1 (fonction F1)
AUX3 (fonction F5) ou SUSI CLOCK
GND
U+
AUX6 (fonction F8)
F0f = Lumière marche avant
(fonction F0)
Roues gauches
18 | Connexions
Connexion Interface Next18
Affectation selon RCN-118
1
18 Roues droites
2
17 F0r = Lumière marche arrière
(fonction F0)
3
16 AUX5 (fonction F7)
4
15 U+
5
14 GND
6
13 AUX4 (fonction F6) ou SUSI DATA
7
12 AUX2 (fonction F2)
8
11 non affecté
9
10 Roues gauches
tams elektronik
