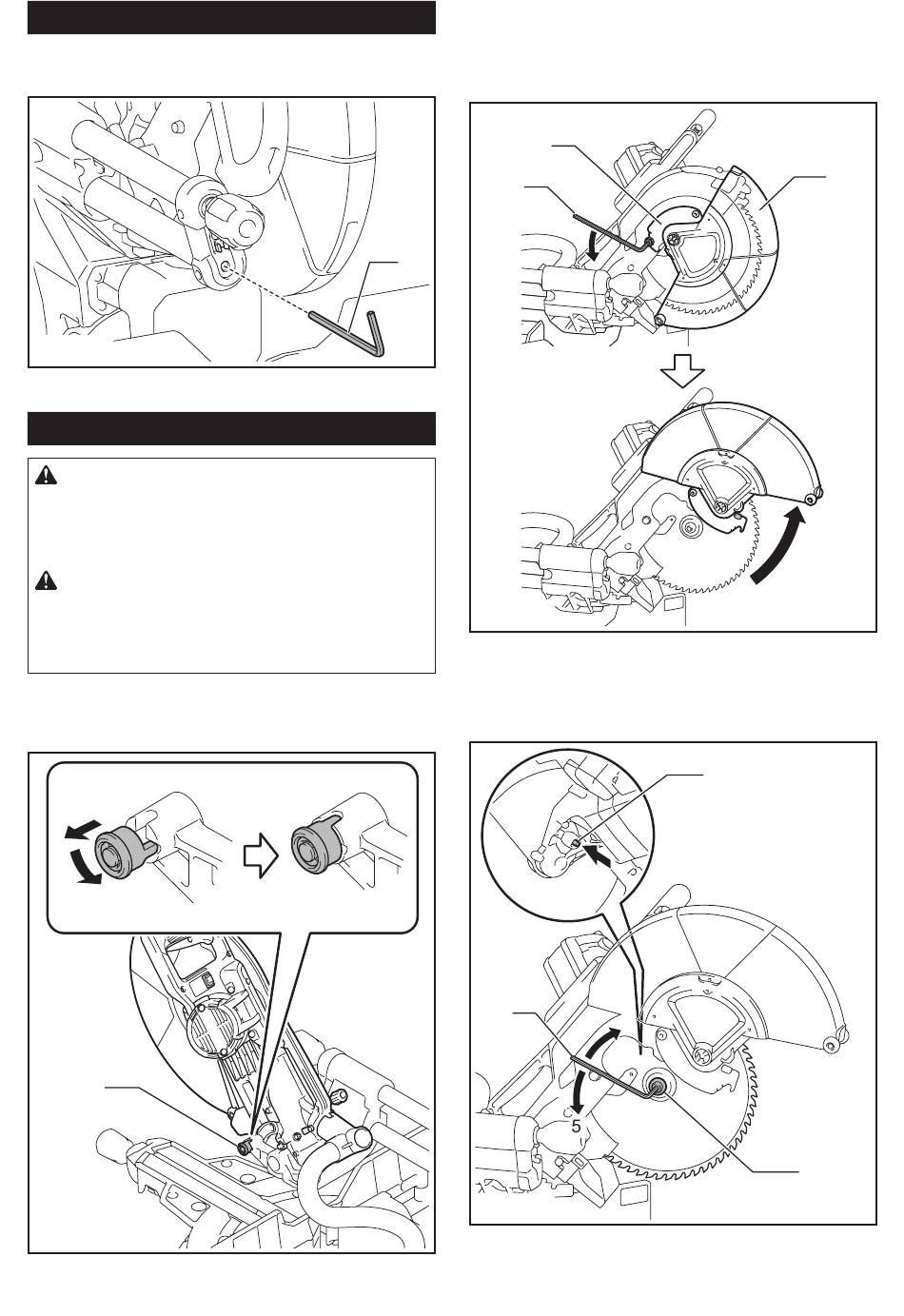

Almacenamiento de la llave Allen (hexagonal)
Cuando no la utilice, guarde la llave hexagonal como se
muestra en la figura para evitar que se pierda.
► 1. Llave Allen (hexagonal)
Extracción e instalación del disco de la sierra
ADVERTENCIA:
la herramienta haya sido apagada y desconectada
antes de instalar o extraer el disco. El encendido
accidental de la herramienta puede resultar en lesio-
nes personales graves.
ADVERTENCIA:
suministrada por Makita para instalar o extraer
el disco. El no utilizar la llave podría ocasionar un
apriete excesivo o insuficiente del perno de cabeza
hexagonal y provocar lesiones personales graves.
Bloquee siempre el carro con la posición levantada
cuando extraiga e instale el disco. Jale la clavija de
retención y gírela 90° con el carro levantado.
1
3
► 1. Posición desbloqueada 2. Posición bloqueada
3. Clavija de retención
Siempre asegúrese de que
Utilice únicamente la llave
2
Extracción del disco
Afloje el perno de cabeza hexagonal que sujeta la
cubierta central usando la llave hexagonal. Levante el
protector del disco y la cubierta central.
1
2
1
► 1. Cubierta central 2. Llave hexagonal 3. Protector del disco
Presione el bloqueo del eje para bloquear el eje y use la llave
hexagonal para aflojar el perno de cabeza hexagonal. Luego
retire el perno de cabeza hexagonal, la brida exterior y el disco.
2
► 1. Bloqueo del eje 2. Llave hexagonal 3. Perno
de cabeza hexagonal (rosca hacia la izquierda)
4. Aflojar 5. Apretar
86 ESPAÑOL
1
4
3
3
