Entretien - Vasco D60 Manuel D'utilisation Et D'installation

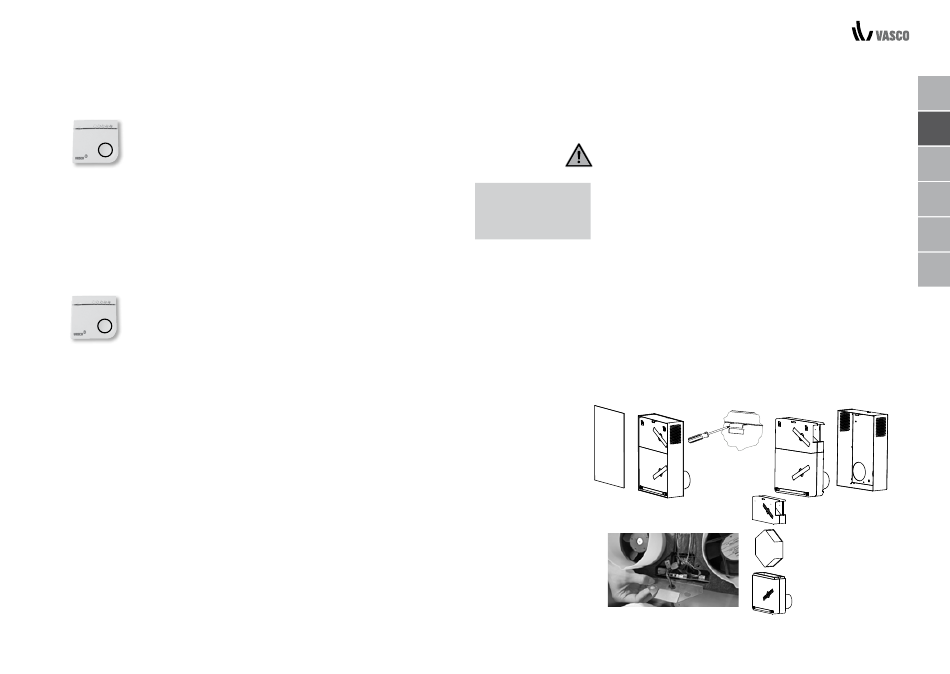

Connexion et déconnexion d'un sélecteur RF HR optionnel
supplémentaire (11VE20014) :
Connexion :
Éteignez l'unité de ventilation, puis rallumez la mise sous tension. Ensuite, l'unité
de ventilation va rechercher de nouveaux sélecteurs durant 10 minutes. Puis,
retirez les piles du capteur et remettez-les en place (voir remplacement des piles
du sélecteur RF HR).
Touchez la zone de commande dans le coin inférieur droit pendant au moins
3 secondes. Lorsque toutes les LED clignotent, vous devez relâcher la zone
de commande. Si la connexion a réussi, la LED dans le coin supérieur gauche
clignote 2 x en vert et une LED s'allume à droite pour indiquer la position dans
laquelle se trouve le sélecteur RF HR.
Conseil : Vous pouvez connecter un même sélecteur à maximum 3 unités.
Déconnexion :
Mettez brièvement le sélecteur hors tension en retirant les piles du capteur et
en les remettant en place (voir remplacement des piles du sélecteur RF HR).
Le sélecteur peut déconnecter des unités de ventilation durant 10 minutes.
Touchez la zone de commande dans le coin inférieur droit pendant au moins
10 secondes. Lorsque toutes les LED clignotent pour la seconde fois, vous
devez relâcher la zone de commande. Si plusieurs unités de ventilation sont
connectées, elles vont toutes être déconnectées. La LED du sélecteur clignote
4 x en rouge pour indiquer que les unités sont déconnectées.
14 MISE EN SERVICE ET RÉGLAGE

5 ENTRETIEN

L'utilisateur doit veiller à ce que l'installation complète soit entretenue
périodiquement par l'installateur.
Débranchez l'appareil avant de commencer tout travail de maintenance.
1x tous les quatre ans
• Mettez l'unité hors tension.
INSPECTION/
• Retirez le panneau avant de l'unité.
NETTOYAGE DE
• Retirez l'unité de l'encadrement en tirant sur la bande de l'unité et en
L'ÉCHANGEUR DE
poussant la plaque située au-dessus de l'unité vers le haut.
CHALEUR
Ne retirez jamais la bande !
• Retirez la plaque située à l'arrière de l'unité.
• Débranchez le câble d'alimentation de l'unité.
• Retirez les 2 capteurs de température de la partie supérieure de l'unité.
• Retirez le couvercle supérieur de l'unité.
• L'échangeur de chaleur peut à présent être extrait de l'unité.
• Si nécessaire, nettoyez l'échangeur de chaleur en frottant les quatre pans
avec un chiffon humide.
• N'utilisez pas de détergents agressifs ni de solvants.
1 2 3
• Réinsérez avec précaution l'échangeur de chaleur dans l'appareil sans
endommager les languettes d'étanchéité.
A
• Remontez l'ensemble dans l'ordre inverse.
Étape 1:
retirez le panneau avant.
B
C
A
Étape 3 :
D
débranchez le câble d'alimentation.
B
C
PROJECT
207 D60
D
BENAMING
Decentrale ventilatie unit
Tel. +32 (089) 79.04.11
ISO B 3650 DILSEN
Fax. +32 (089) 79.05.00
INSPECTION / NETTOYAGE DE L'ÉCHANGEUR DE CHALEUR 15
4
1 2 3
A
Étape 2:
retirez l'unité de son boîtier.
B
1 2 3 4
C
Étape 4:
retirez le couvercle et le changeur.
D
MACHINE NR.
DATUM
GET.
1/08/2017 SHO
TEKENING NR.
207.00.00.00 PROJECT
SCHAAL
A4 207 D60
(1:2)
BENAMING
Decentrale ventilatie unit
Tel. +32 (089) 79.04.11
ISO B 3650 DILSEN
Fax. +32 (089) 79.05.00
