6.1.2 Support de levage (Fig.6-2)
Le support de levage monte et descend en douceur le long de la rainure du mât intérieur
avec des galets principaux. Les galets principaux sont fixés sur leur axe par un circlip. Les
axes des galets principaux sont soudés sur le support de levage. En revanche, les galets
latéraux sont montés sur le support de levage avec des boulons. Les galets principaux
soutiennent les charges longitudinales. Les galets latéraux soutiennent les charges
transversales. Lorsque la fourche atteint sa hauteur maximum, la paire supérieure de galets
principaux sort du sommet du mât intérieur.
' 3
0
❑
Cales
Bras de
1
fourche

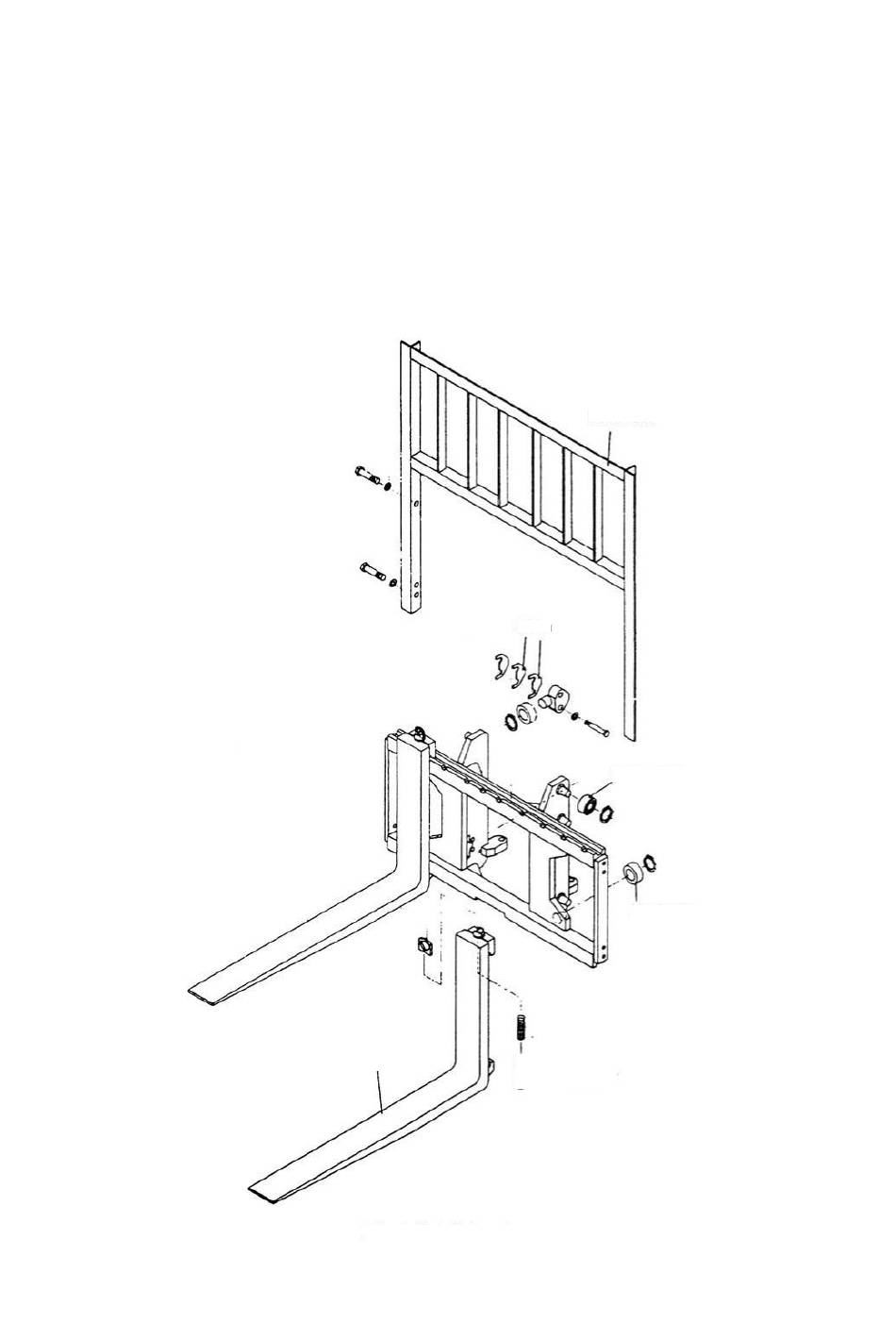

Fig.6-2 Support de levage
- 9 5 -
Dossier
Galet principal
Galet latéral
-- Butée
