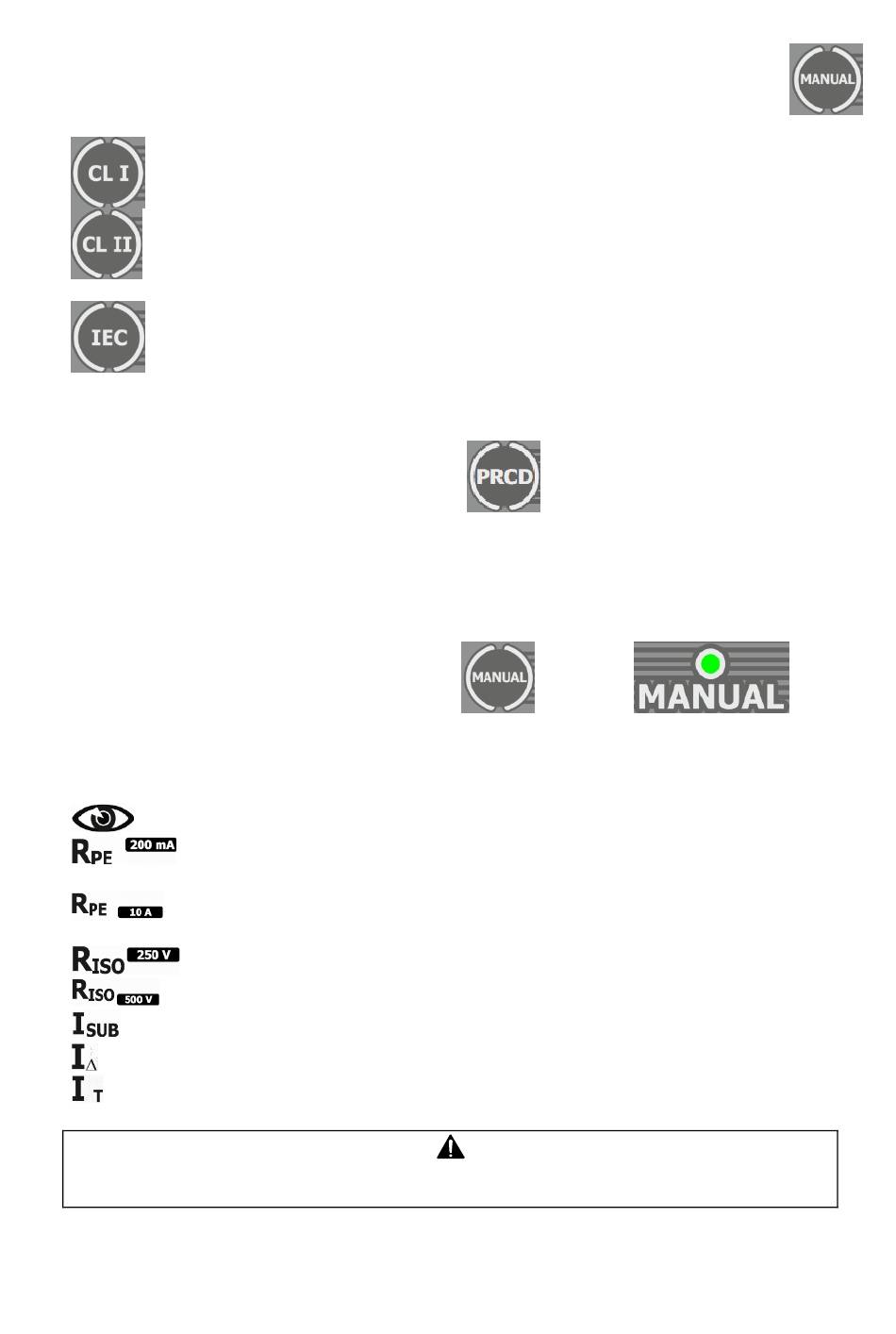

L'appareil de mesure de la série PAT permet d'effectuer des mesures en mode de mesure unique
d'un type particulier ou en mode d'autotests - procédures consistant en plusieurs mesures de types
différents prises en séquence. Les mesures manuelles sont disponibles sous le bouton :
autotests sont disponibles sous les boutons :
•
– procédure de mesure pour les équipements de classe I,
•
– procédure de mesure pour les équipements de classe II (peut s'appliquer à la
plupart des équipements de classe III),
•
– procédure de mesure pour les fils IEC, les rallonges et les autres câbles
d'alimentation.
En outre, l'appareil permet de mesurer les disjoncteurs différentiels portatifs PRCD (disjoncteurs
portatifs indépendants ou installés dans des rallonges, des appareillages de commutation portatifs,
etc.). Ces mesures sont disponibles sous le bouton :
La configuration des mesures est possible via le menu SET ou à l'aide d'un logiciel PC.
4.2 Mesures manuelles
En mode de mesures manuelles, les mesures peuvent être effectuées à l'aide de toutes les méthodes
disponibles sur l'appareil. En cliquant sur le bouton
vous parcourez successivement toutes les mesures disponibles dans l'appareil (à l'exception du
PRCD et de la polarité des câbles IEC qui se trouvent sous des boutons séparés) ; l'appui successif
sur le bouton entraîne un changement du type de mesure sélectionné, ce qui est signalé par
l'affichage de l'icône appropriée. Les mesures disponibles :
•
– examen préliminaire – inspection visuelle,
•
200 mA,
•
(PAT-10 uniquement),
•
•
– mesure de la résistance de l'isolement avec une tension de 500 V,
•
– mesure du courant de fuite équivalent,
•
– mesure du courant de fuite différentiel (PAT-2E et PAT-10 uniquement),
•
– mesure du courant de fuite de contact (PAT-2E et PAT-10 uniquement).
L'équipement testé doit être sous tension pendant les mesures.
20
– mesure de la résistance du conducteur de protection avec un courant de
– mesure de la résistance du conducteur de protection avec un courant de 10 A
– mesure de la résistance de l'isolement avec une tension de 250 V,
PAT-2 ● PAT-2E ● PAT-10 – MANUEL D'UTILISATION
(PAT-2E et PAT-10 uniquement)
(le voyant
, les
est allumé),
